直列四缸内燃发动机曲柄连杆总成

　　在乘用车动力总成开发、小型通用机械动力匹配以及教学实训台架搭建中，直列四缸发动机的曲柄连杆机构始终是核心验证对象。这套三维数模完整还原了直列四缸动力单元的内部运动关系，缸体采用半透明示意处理，便于直接观察活塞往复、曲轴旋转与连杆摆动的耦合过程。

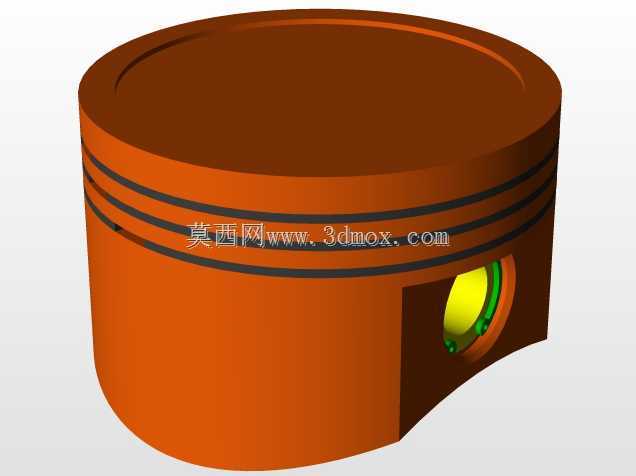

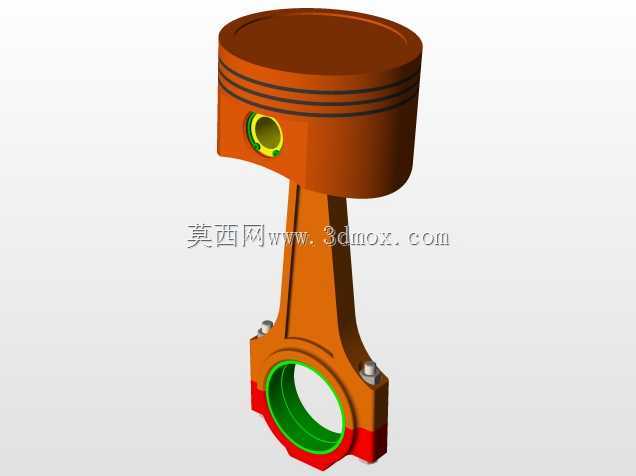

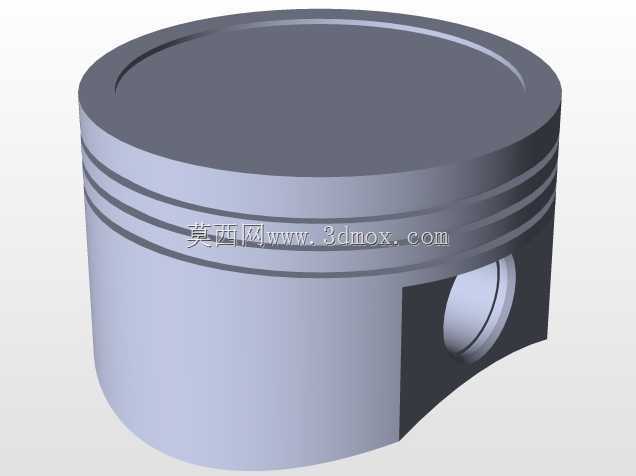

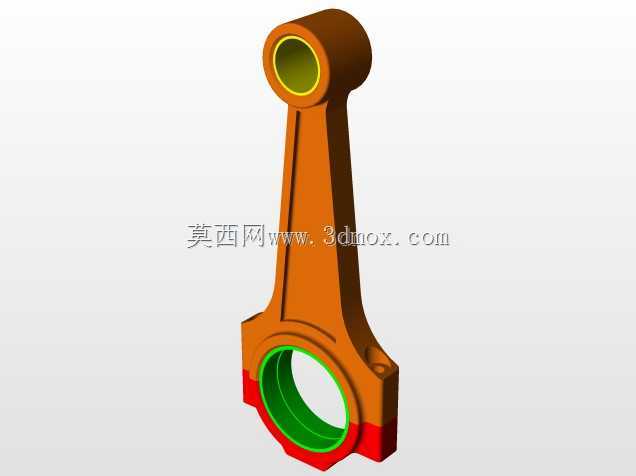

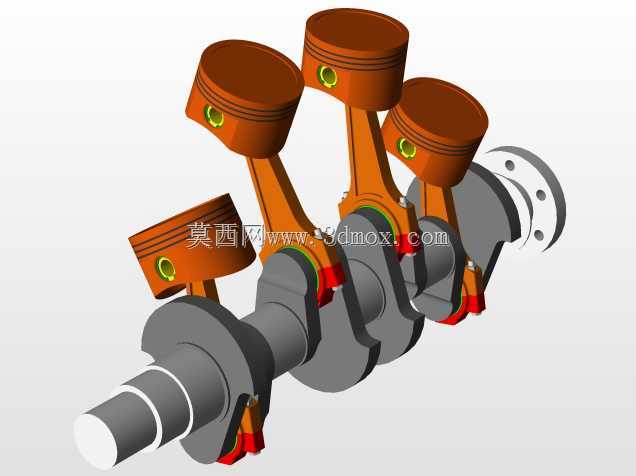

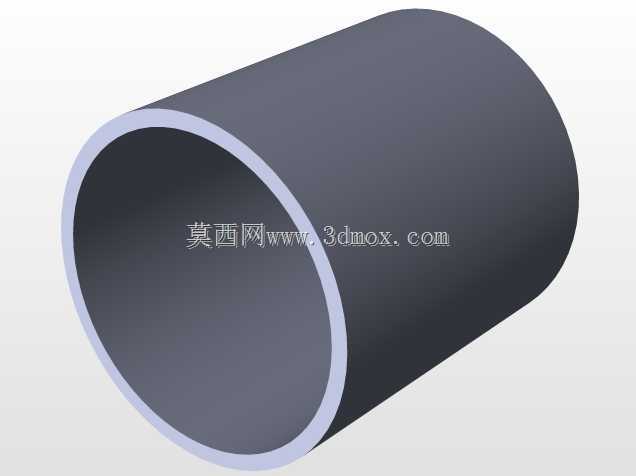

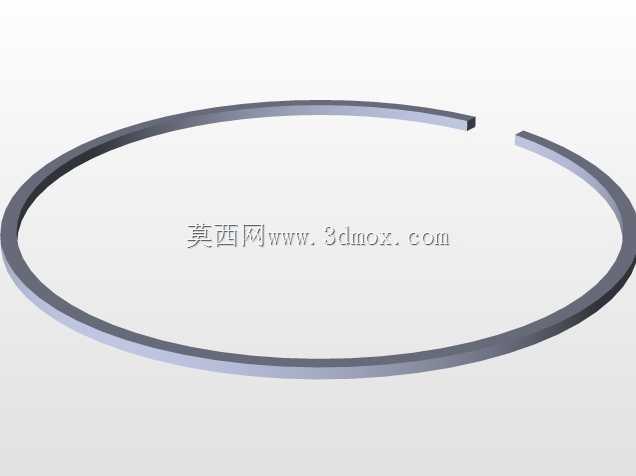

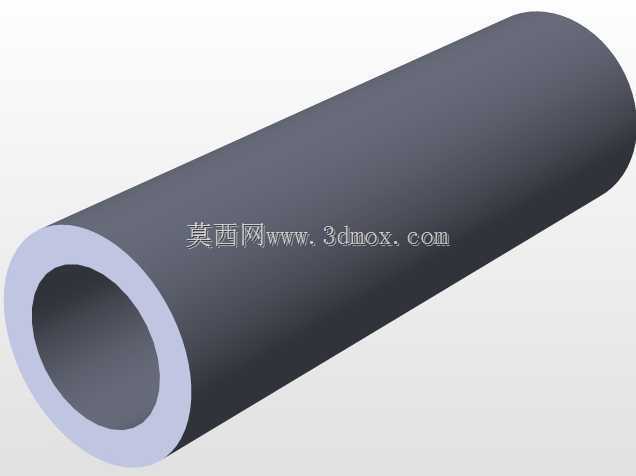

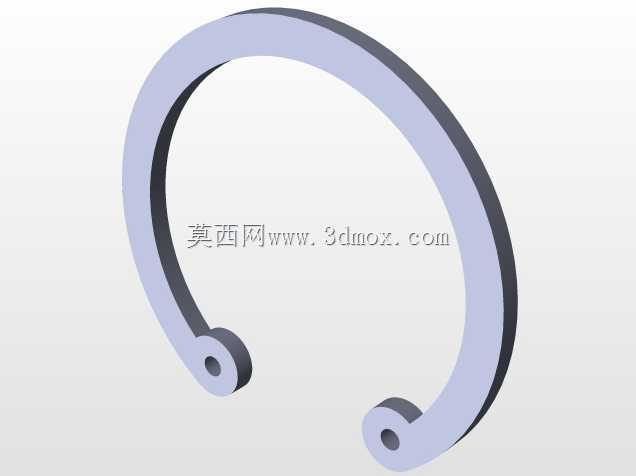

　　从实际用途看，该结构主要用于将燃烧做功产生的气体压力转化为曲轴旋转扭矩，对外输出动力。四个活塞沿缸筒中心线等距排布，对应曲轴上相位错开的连杆轴颈，可保证做功间隔均匀、运转平顺。模型中活塞顶部设有燃烧室凹坑，裙部预留活塞销座孔，连杆通过活塞销与活塞连接，大端抱合在曲轴连杆轴颈上，各配合面均按真实装配关系建立。

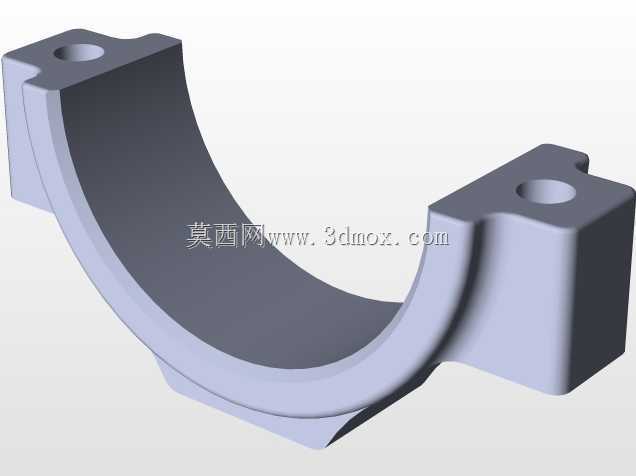

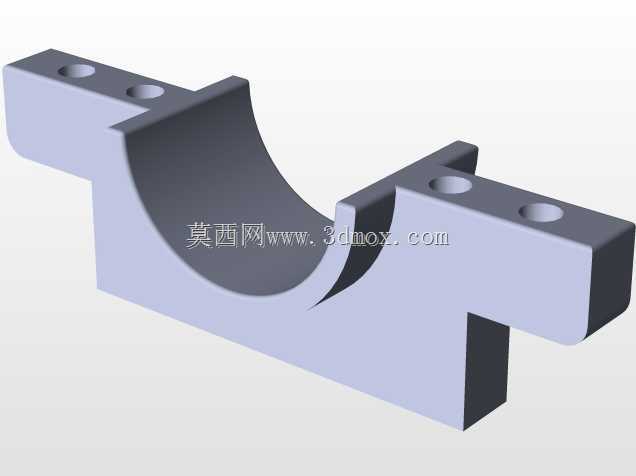

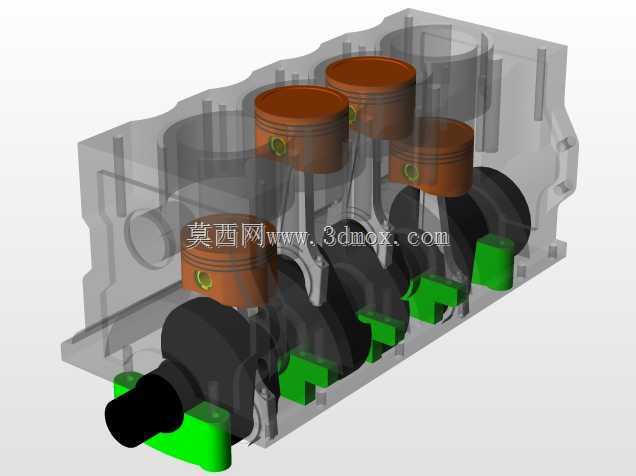

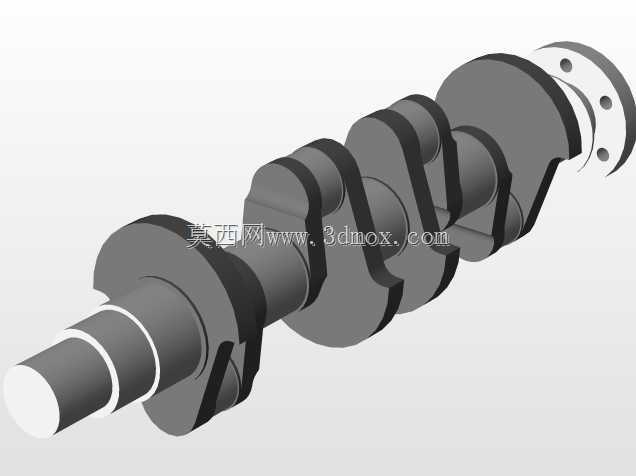

　　设计思路上，数模优先保证运动干涉检查与机构原理展示。曲轴主轴颈被布置在缸体主轴承座内，绿色部分示意主轴承盖及其安装定位面，用于约束曲轴径向跳动并传递爆发压力。连杆大端采用剖分式结构，便于装配时从缸体下方装入；曲轴平衡块与曲柄一体成型，用于抵消活塞连杆组往复惯性力及旋转离心力，降低整机振动。

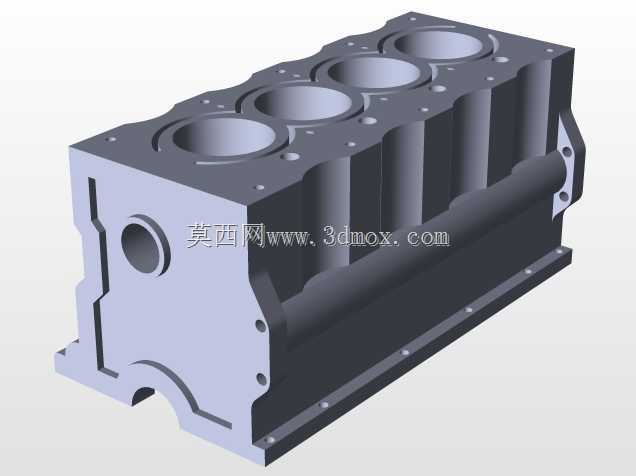

　　外形与安装边界方面，直列四缸布局沿曲轴轴向具有明显长度方向延伸，缸体侧面预留有与变速器、机油盘、正时罩盖等部件对接的结合面。建模时需重点控制缸心距、活塞行程、连杆长度以及曲轴回转半径之间的比例关系，这些参数直接决定发动机的高度、宽度和侧向轮廓。活塞在上止点与下止点之间的运动范围不能与气门、缸盖底面发生干涉，连杆在最大摆角位置也需与缸筒下沿及曲轴平衡块保留安全间隙。

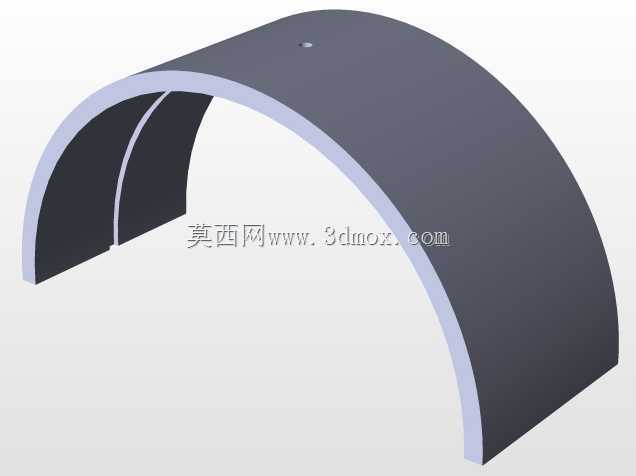

　　在结构设计评审中，这类模型可用于校核运动包络、装配顺序和支撑刚度。主轴承盖的螺栓分布需要兼顾压紧力均匀性，曲轴轴向定位通常设置在中间主轴承或端部主轴承处，以控制热膨胀后的窜动量。活塞销与销座、连杆小头衬套之间的配合，以及轴瓦与轴颈的间隙，都会影响摩擦损耗与疲劳寿命。

　　对于三维建模从业者而言，该数模的价值不只在外观还原，更在于通过装配约束体现真实工程逻辑：活塞只能沿缸筒轴线平移，曲轴绕主轴承轴线旋转，连杆两端分别随活塞销和连杆轴颈完成复合运动。通过运动仿真可以直观看到四缸依次做功的相位关系，也能检查高速运转条件下惯性力平衡是否合理。

　　在设备选型或教学演示场景中，该模型能够帮助工程师快速说明缸体、活塞、连杆、曲轴之间的传力路径，也可为外围附件布置、润滑管路走向和正时系统设计提供基础参考。整体结构紧凑、运动关系清晰，适合作为内燃机原理验证、动力总成方案讨论以及装配工艺分析的数字化样件。
