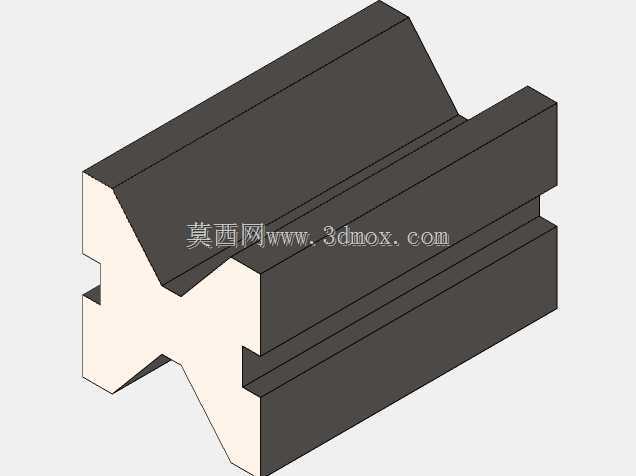

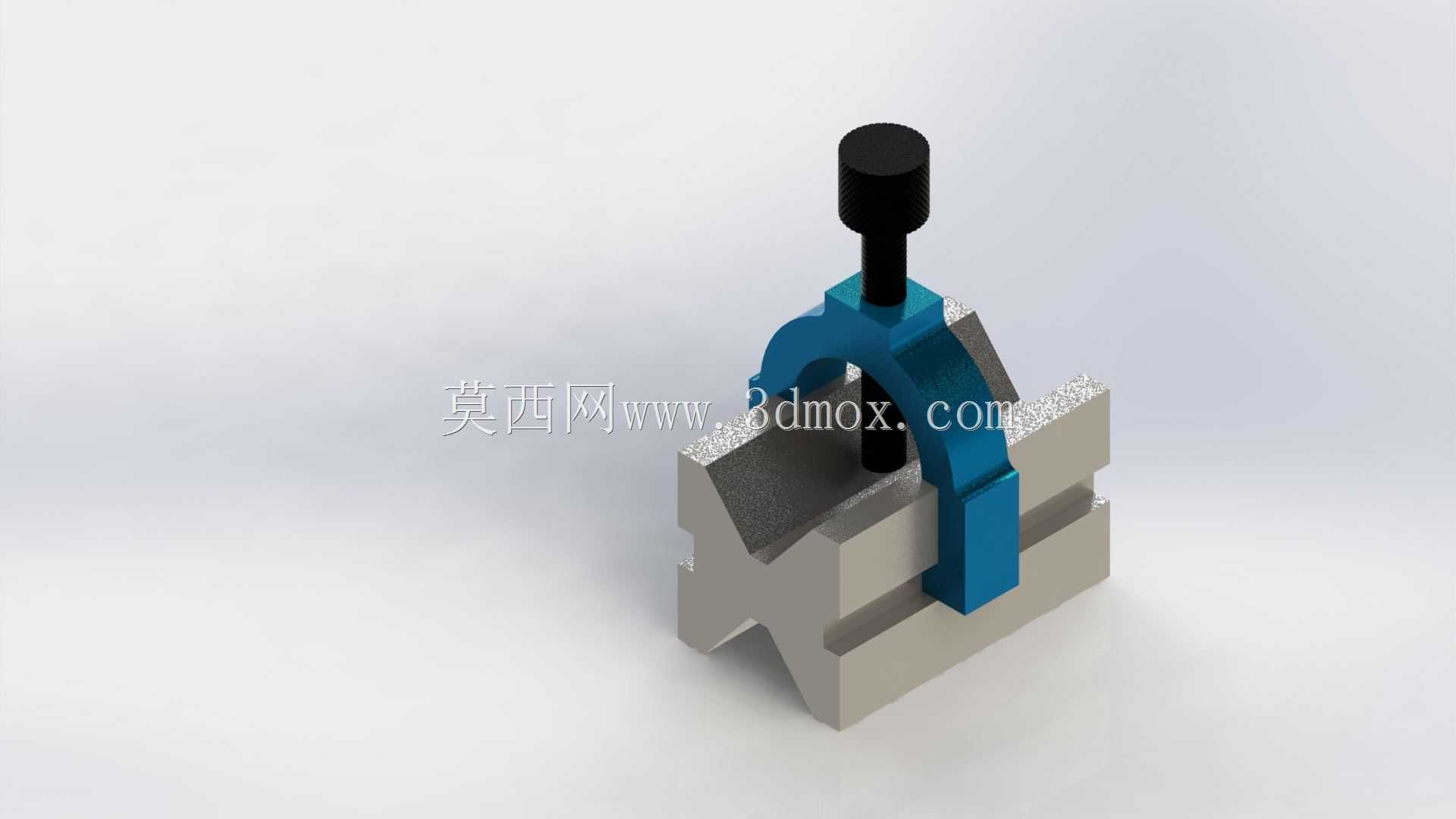

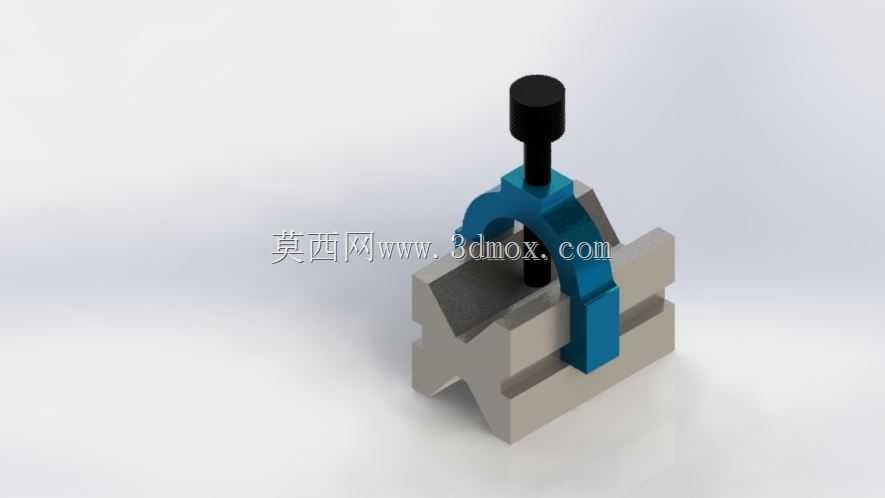

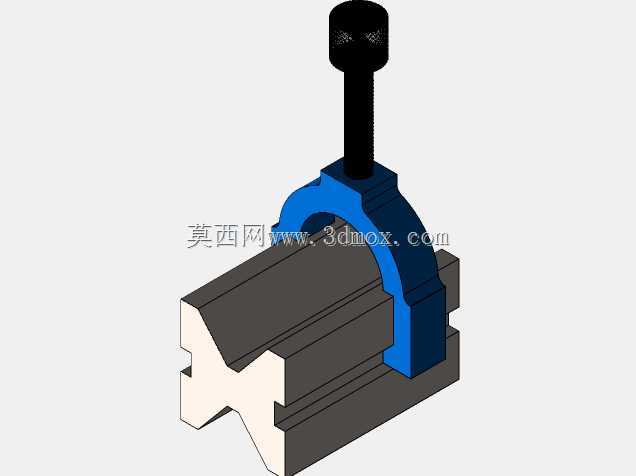

这套装夹结构的核心思路,是用V型定位面解决圆柱类工件的径向定心问题,再通过上方的弓形压架与竖向螺杆提供稳定的轴向压紧力,常见于机加工工序里的圆管、轴类零件划线、钻孔、修配或检测场景。在车间实际使用中,这类工装不需要复杂的液压或气动源,纯机械结构即可完成装夹,对单件小批量的维修工位、教学实训以及轻型加工任务尤其适配。底座采用带V形开口的块状结构,两侧斜面形成90度支承,工件放入后可自动对中,避免圆柱面在水平方向发生偏移。压架跨在V型槽上方,两端落在底座平面上,中间穿过的调节螺杆下端可直接抵压工件表面,旋转顶部的圆柱捏手即可逐步施加夹紧力,操作空间集中在工装正上方,符合人工单手施力的作业习惯。从结构边界看,底座为实体块状,

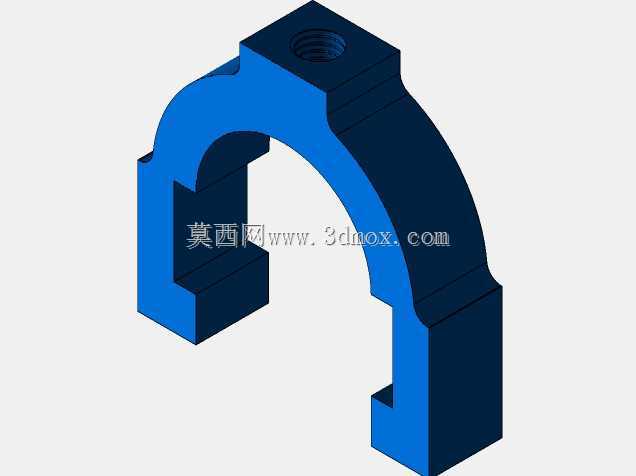

占用台面面积较小,可直接放置在划线平台、钳工台或机床工作台上,必要时也可通过底座上的工艺孔用压板固定;压架的拱形内空决定了可容纳工件的最大直径,螺杆行程则决定了装夹的直径范围,设计时需保证压架在最大开口状态下仍有足够的刚性,避免夹紧时两侧外张。竖向螺杆与压架之间采用螺纹配合,螺杆下端建议做平端或铜垫保护,防止压伤已加工表面;顶部捏手采用圆柱头形式,增大旋转力臂,在无扳手辅助时也能获得足够的预紧力。建模过程中需要重点处理三处配合关系:一是V型面的角度与对称度,直接影响工件定心精度;二是压架与底座的贴合面,需保证压紧时受力均匀,不出现翘动;三是螺杆与压架的螺纹同轴度,避免螺杆倾斜造成局部应力集中。对于不同管径的适配,
可通过更换不同高度的压架或在V型槽内增加调整垫片实现,底座侧面也可预留定位键槽,方便在机床工作台上快速找正。这类工装虽然结构简单,但在管道预制、轴类维修、样件划线等环节能显著减少找正时间,降低工件在加工过程中的转动和振动风险。实体建模时应将底座、压架、螺杆、捏手等分别建立零件并按实际装配关系约束,检查螺杆运动行程与压架内腔的干涉情况,同时验证工件在最小和最大直径下的接触状态,确保V型面两点接触与压块一点压紧形成稳定的三点定位。
