槽轮间歇传动组件结构设计

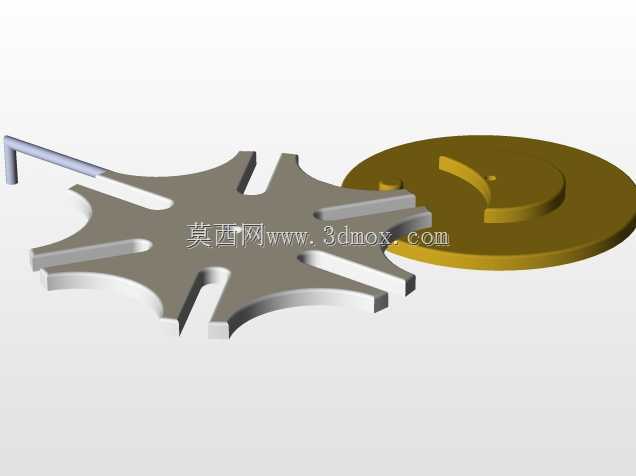

　　这套槽轮间歇传动组件主要由带径向槽的星轮与配套拨盘组成，是自动化设备中实现步进送料、工位转位的核心执行结构，常见于包装机械、轻工装配线、分度回转工作台以及小型检测设备的传动链路中。实际选型时，这类结构多用于需要将连续回转输入转化为周期性间歇输出的场合，相比凸轮分度器，槽轮机构结构更简单、加工与维护成本更低，适合中低速、节拍固定的分度工况。

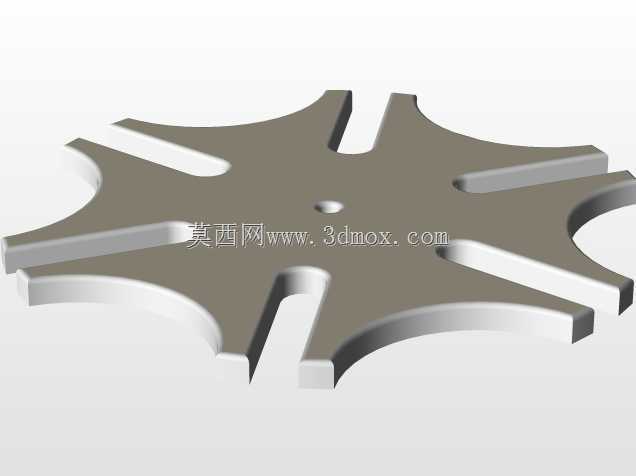

　　从结构功能来看，星轮外缘均匀开设若干径向开口槽，拨盘上的圆柱销在回转过程中进入槽内，拨动星轮转过固定角度；当圆柱销脱离槽口后，拨盘上的锁止弧与星轮的凹弧面贴合，使星轮在停歇阶段保持位置锁定，避免负载惯性造成工位偏移。模型中星轮与拨盘的配合间隙、槽口导入圆角以及锁止弧的贴合范围，都是建模时需要重点控制的细节：间隙过小会出现运动卡滞，间隙过大则会在启停瞬间产生冲击，直接影响定位精度与零件寿命。

　　设计思路上，首先要根据工位数确定星轮槽数，槽数越多，单次转位角度越小、运动冲击越平缓，但整体外形尺寸也会相应增大。拨盘的回转中心与星轮中心距属于关键安装边界，直接决定圆柱销的回转半径和槽轮的有效工作半径；建模时需保证圆柱销中心轨迹与径向槽中心线相切，否则会出现运动干涉或传力死角。星轮的槽口端部通常做圆弧或倒角处理，用于引导圆柱销平稳进入，降低切入瞬间的刚性碰撞；拨盘锁止弧的半径则要与星轮停歇段的外圆弧精确匹配，保证锁止可靠且不发生蹭擦。

　　外形尺寸方面，星轮的最大外径由槽数、中心距和槽深共同决定，拨盘厚度与星轮厚度需保持一致或略小，以保证圆柱销在整个啮合行程中完全处于槽宽范围内。安装时，两轴的平行度误差必须控制在允许范围内，否则会导致圆柱销与槽壁单侧受力加剧，出现异常磨损。这类零件一般采用中碳钢或合金钢加工，关键配合面需进行淬火处理以提高耐磨性；三维建模阶段完成装配干涉检查后，还可通过运动仿真验证角位移、角速度曲线，评估启停阶段的动载荷，为后续轴承选型和机架刚度设计提供依据。
