双孔弯臂连接固定支座零件设计

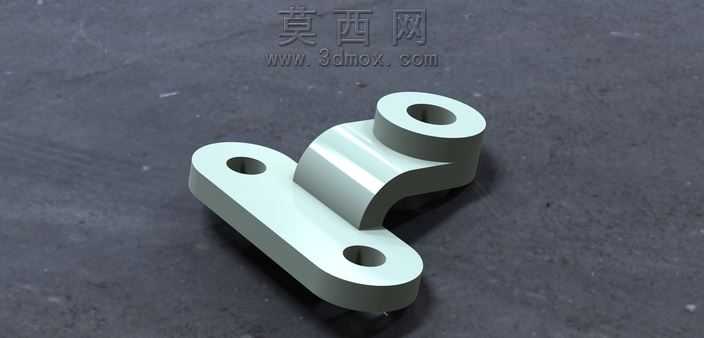

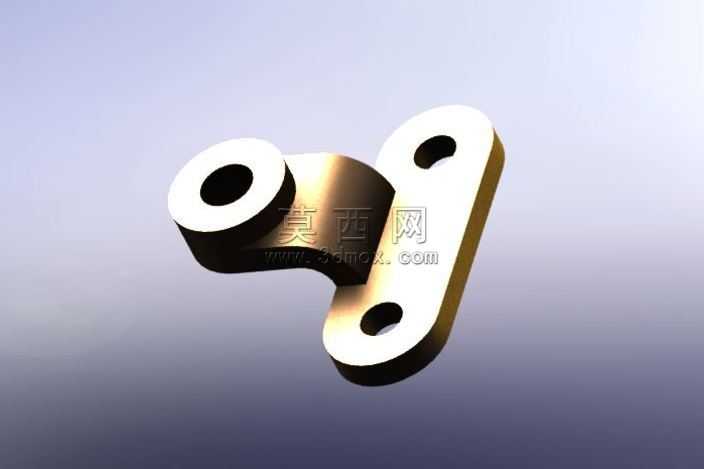

本零件为双孔弯臂式连接固定支座，整体采用一体化建模思路完成结构设计，建模过程中优先保证结构的力学合理性与安装适配性，先通过草图绘制确定底部长圆形安装板的轮廓，底部安装板设置两个同轴通孔，用于穿装紧固件完成支座与安装基面的固定，安装板边缘做圆角过渡处理，避免应力集中同时提升零件外观质感。中部采用弧形弯臂结构衔接底部安装板与顶部的圆筒状连接端，弯臂的曲面过渡经过曲率连续优化，既保证了两个安装面的高度差与角度偏移适配需求，也让整体结构的受力传递更加均匀，避免直角衔接带来的应力断裂风险。顶部圆筒结构设置单处轴向通孔，用于对接配套的轴类或连杆类零件，圆筒与弯臂的衔接处做加厚处理，提升连接部位的结构强度。建模过程中对所有孔位的同轴度、安装面的平面度都做了参数化约束，方便后续根据实际装配需求调整尺寸参数。材质渲染阶段选用哑光浅灰金属质感材质，模拟常用的铸铝或镀锌钢五金件表面效果，通过环境光遮蔽效果突出结构的层次关系，清晰展现弯臂的曲面弧度、各孔位的位置关系以及零件整体的轮廓特征。整体结构无冗余设计，在满足连接固定、角度转接功能的前提下尽可能精简了零件体积，兼顾了轻量化与结构强度要求，适合作为小型机械设备的连接件、支撑固定件使用，所有棱边均做了倒角处理，去除加工毛刺的同时也避免安装过程中划伤操作人员。
