硬质合金四刃切削铣刀三维建模

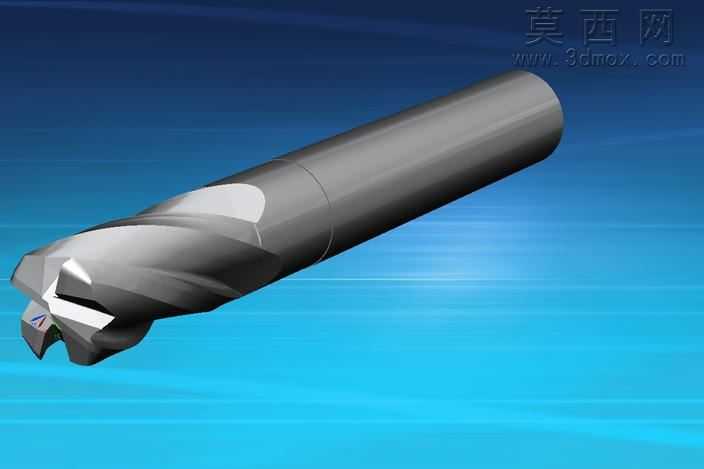

本模型为硬质合金四刃立铣刀的三维数字化建模成果，建模过程围绕金属切削刀具的实际生产结构展开，首先通过旋转凸台特征构建刀具的圆柱柄部与刀体主体结构，保证柄部圆柱度与刀体同轴度符合加工刀具的装配基准要求。针对切削刃部分，采用螺旋扫描切除特征构建等螺旋角排屑槽，螺旋升角参数参考通用硬质合金铣刀的切削设计标准，确保排屑槽的容屑空间与切屑导出路径合理，避免切削过程中出现堵屑问题。在刃口建模环节，对端刃与周刃的过渡区域做了精细化处理，通过多段放样曲面构建刃口的倒棱与后角结构，还原实际刀具的切削角度设计，保证刃口既有足够的切削锋利度，又兼顾硬质合金材质的抗崩损强度。材质渲染阶段，为刀体整体赋予硬质合金金属材质，调整材质的粗糙度与反射参数，还原硬质合金经精密磨削后的亚光金属质感，对刃口切削区域做局部高光处理，突出刃口的精密加工特征；背景采用渐变蓝调渲染环境，添加柔和的环境光与定向补光，清晰呈现刀具表面的磨削纹理与结构转折，让模型的结构细节可直观辨识。结构设计上，模型还原了刀具的端齿分屑结构、周刃刃带、柄部装夹定位面等细节，各部分尺寸比例参考标准四刃立铣刀的规格参数，刀体与切削刃的衔接处做了应力过渡处理，符合实际刀具的力学设计逻辑。整个建模过程严格遵循切削刀具的工程设计逻辑，所有结构特征均服务于金属切削加工的实际功能需求，既保证了三维模型的视觉还原度，也让模型具备对应的工程参考价值，可用于刀具结构展示、切削加工教学演示、加工工艺仿真等场景。
