机床用膜片式联轴器三维结构设计

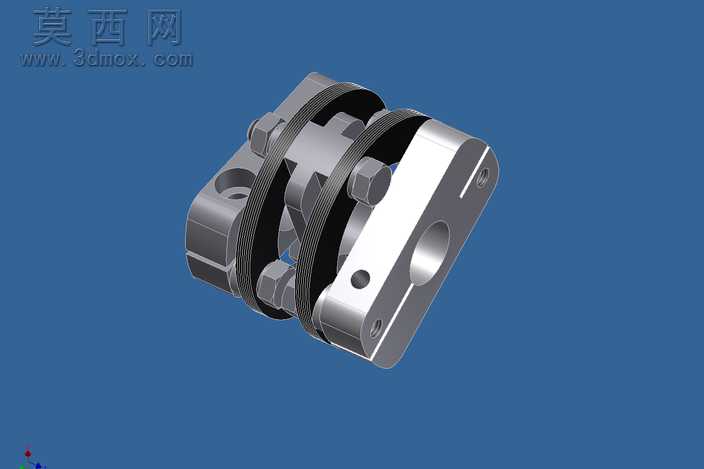

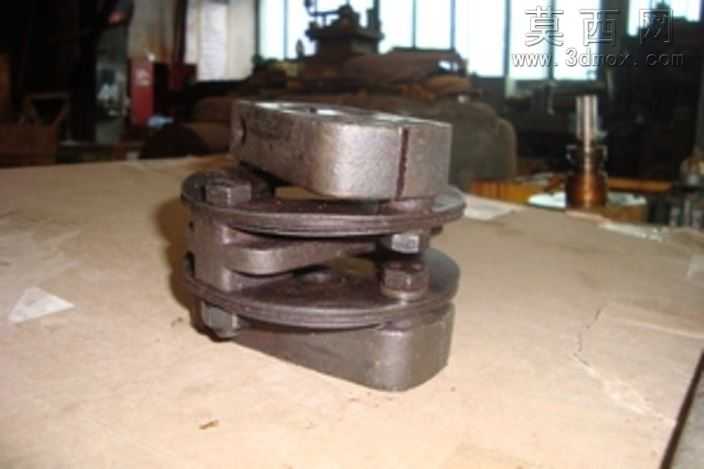

本模型为机床配套使用的膜片式联轴器，采用Autodesk Inventor完成全参数化三维建模，建模过程严格遵循机械设计手册中膜片联轴器的尺寸规范，对各组成零件进行独立建模后完成虚拟装配，完整还原了该类联轴器的真实装配关系与结构细节。模型整体采用金属材质渲染方案，主体金属部件赋予哑光合金钢材质，表面设置细微的磨砂纹理与均匀的金属反光特性，膜片部分采用高弹性弹簧钢材质，通过调整材质的粗糙度与反射参数，区分出膜片与主体结构的材质差异，紧固件螺栓、螺母部分采用镀锌钢材质，添加轻微的倒角高光效果，还原标准紧固件的外观特征。结构设计上，该联轴器为双膜片结构，两端分别设置带安装孔的轮毂，轮毂上预留的轴孔与键槽严格对应16B16型机床的输出轴安装尺寸，中间通过两组叠层金属膜片与中间节连接，膜片与轮毂、中间节之间通过精密螺栓副实现紧固，建模时完整还原了膜片的叠层结构、螺栓的预紧结构细节，同时对各零件的配合面进行了公差模拟，确保装配后无干涉问题。设计思路围绕膜片联轴器的补偿特性展开，通过膜片的弹性变形来补偿两轴之间的径向、角向与轴向偏差，建模过程中对膜片的厚度、叠层数量、螺栓分布圆直径等关键参数进行了合理设置，既保证了联轴器的传动扭矩承载能力，也兼顾了其偏差补偿性能，装配完成后通过软件的干涉检查功能验证了各运动部件无干涉，可直接用于机床传动系统的虚拟装配验证、运动仿真演示，也可作为机械传动部件教学的三维演示素材，帮助学习者直观理解膜片联轴器的工作原理与结构组成。
