立式火山喷发口烟气换热处理装置

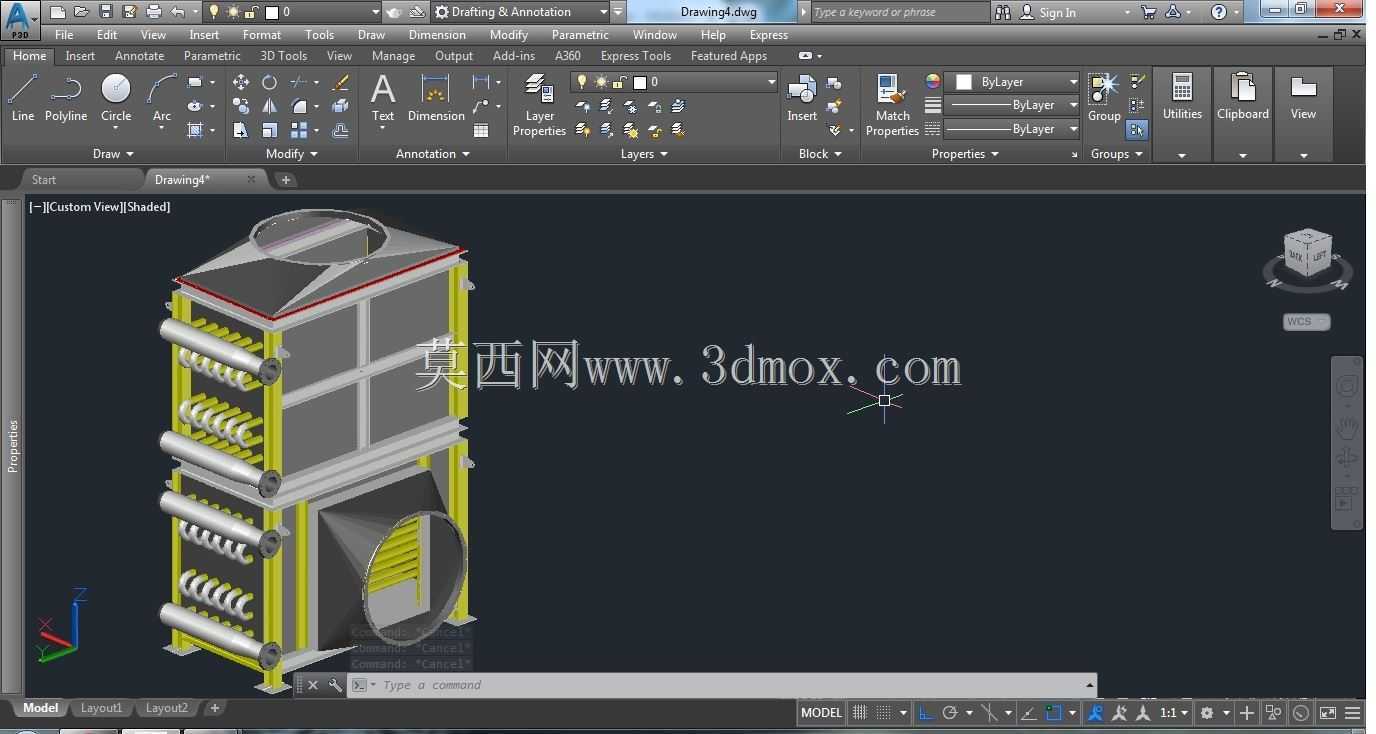

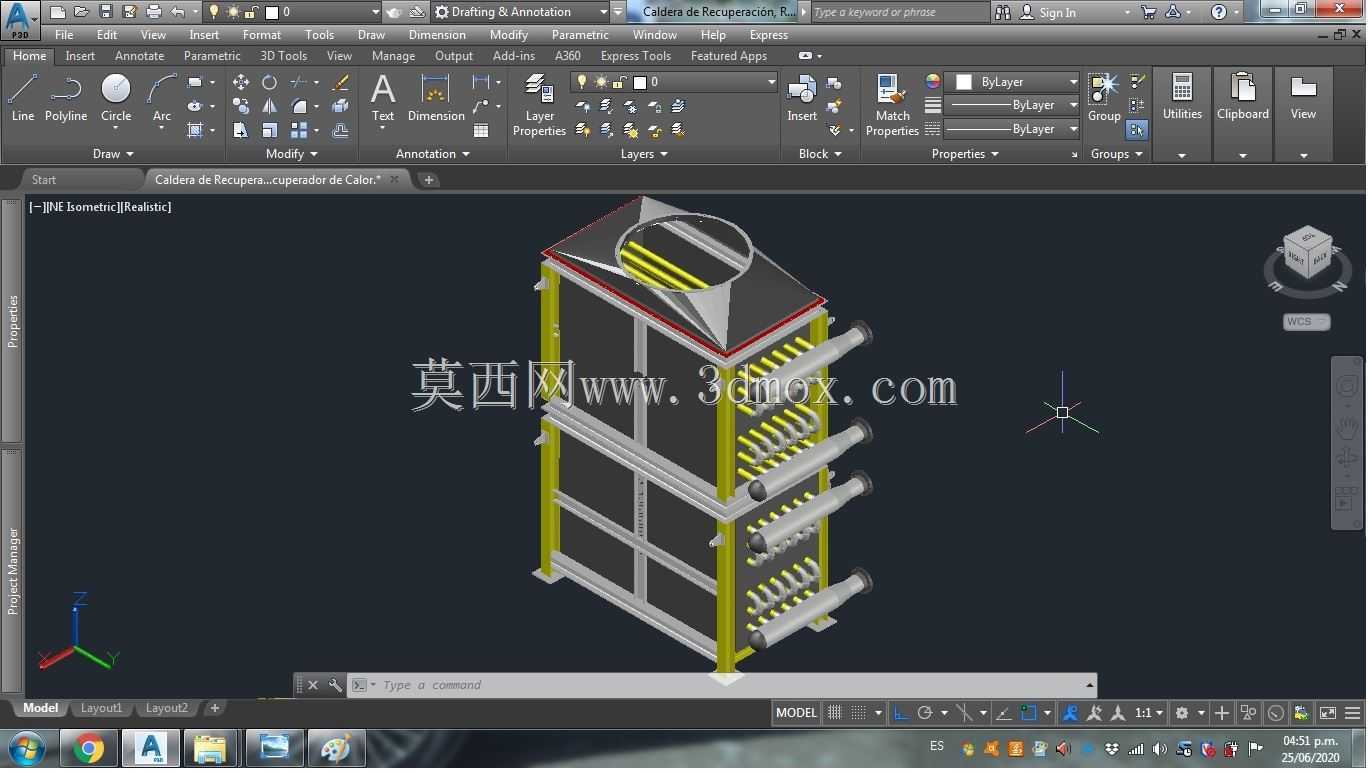

　　这套立式装置的三维结构，核心围绕火山口高温含尘烟气的导出与余热回收展开，整体采用方箱立式叠层布局，没有采用常规卧式换热器的长筒壳体，而是把换热管束沿竖直方向分多层排布在箱体内，既压缩了设备的水平占地，也适配火山口周边地形局促、安装平面有限的现场条件。从模型可见，设备底部设置大口径斜向进气接口，可直接对接火山口烟气引出烟道，高温烟气从下部进入箱体后，沿竖直腔室向上折返，横向冲刷多层水平布置的换热管束，管束两端通过管板固定，管程走冷却介质，可根据现场工况接入水、蒸汽或空气，完成烟气余热的置换回收。设备顶部设置收口式排气结构，经过换热降温的烟气从顶部接口排出，后续可衔接除尘或废气处理工序。结构设计上，箱体外部采用型钢框架做整体加强，

　　多层管束外侧预留检修操作空间，侧面的爬梯与平台结构对应管束维护、管口检测的操作位置，框架立柱的底部设置安装脚板，可直接与现场混凝土基础或钢制支座锚固，安装边界清晰，地脚孔位在模型中已按常规载荷预留余量。管束分层布置的思路，一方面降低了单根换热管的长度，减少高温工况下管子热胀冷缩产生的应力集中，另一方面也方便单组管束单独抽换，不用整体拆解设备外壳，适配火山区域运维条件有限、备件运输难度大的特点。箱体侧壁的大尺寸检修门对应每层管束的安装位置，日常检查管壁磨损、清理积灰时，人员可直接进入对应层位作业。进气口采用斜切变径结构，可降低烟气进入箱体时的局部阻力，减少火山灰在接口位置的沉积，避免入口段过早出现磨损失效。整套模型的管口方位、框架尺寸、管束间距都按工程实际比例搭建，结构设计人员可直接参考其布局思路，调整换热面积与接口尺寸，适配不同烟气流量的火山口尾气处理场景，也可将其结构形式迁移到其他高温工业炉窑的尾气余热回收工况中。
