双腔式工业加热炉结构设计方案

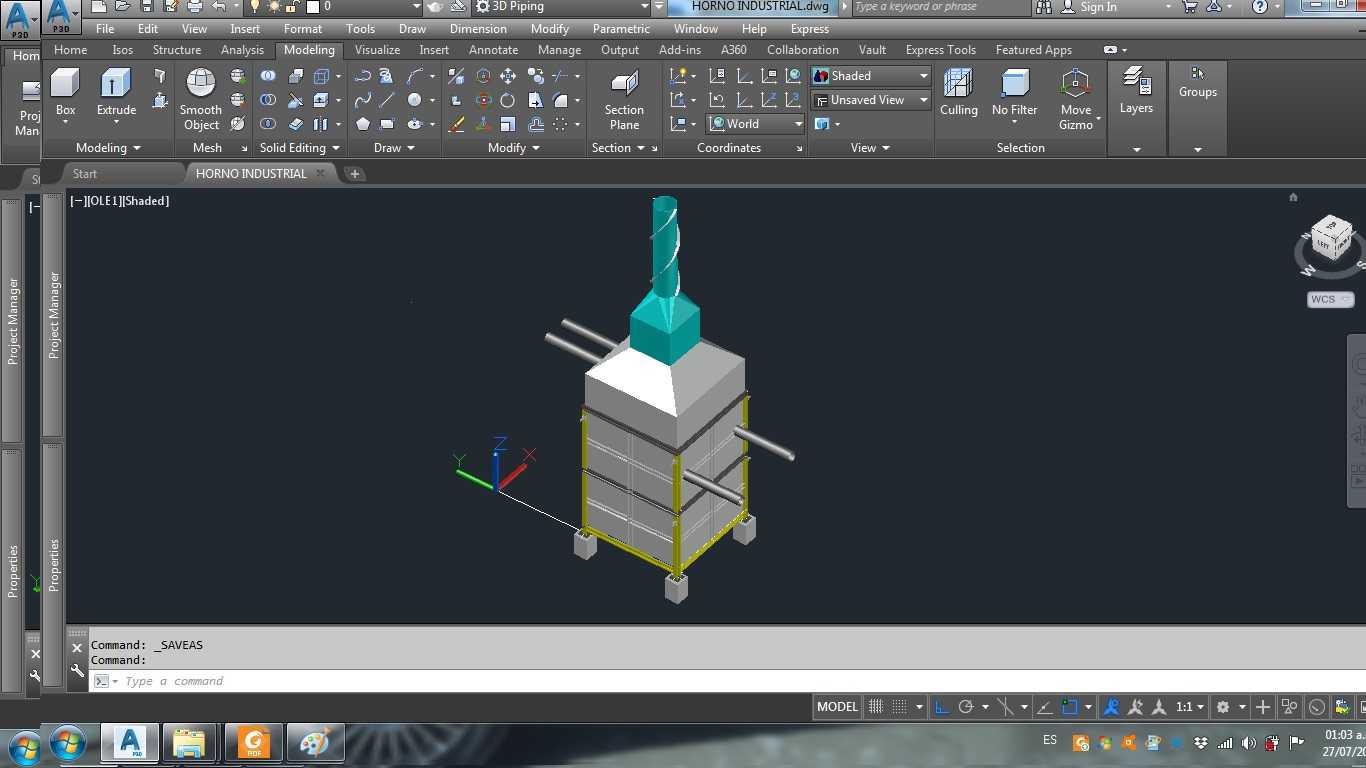

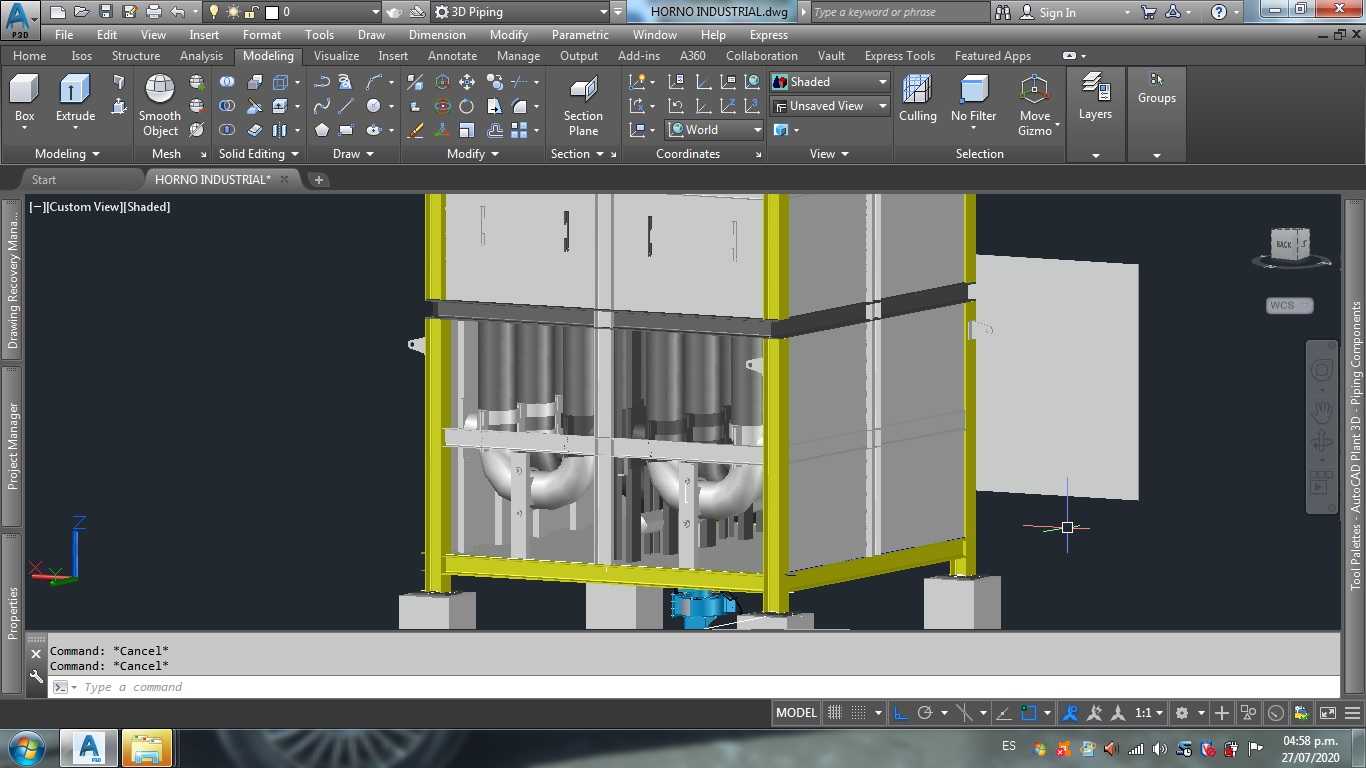

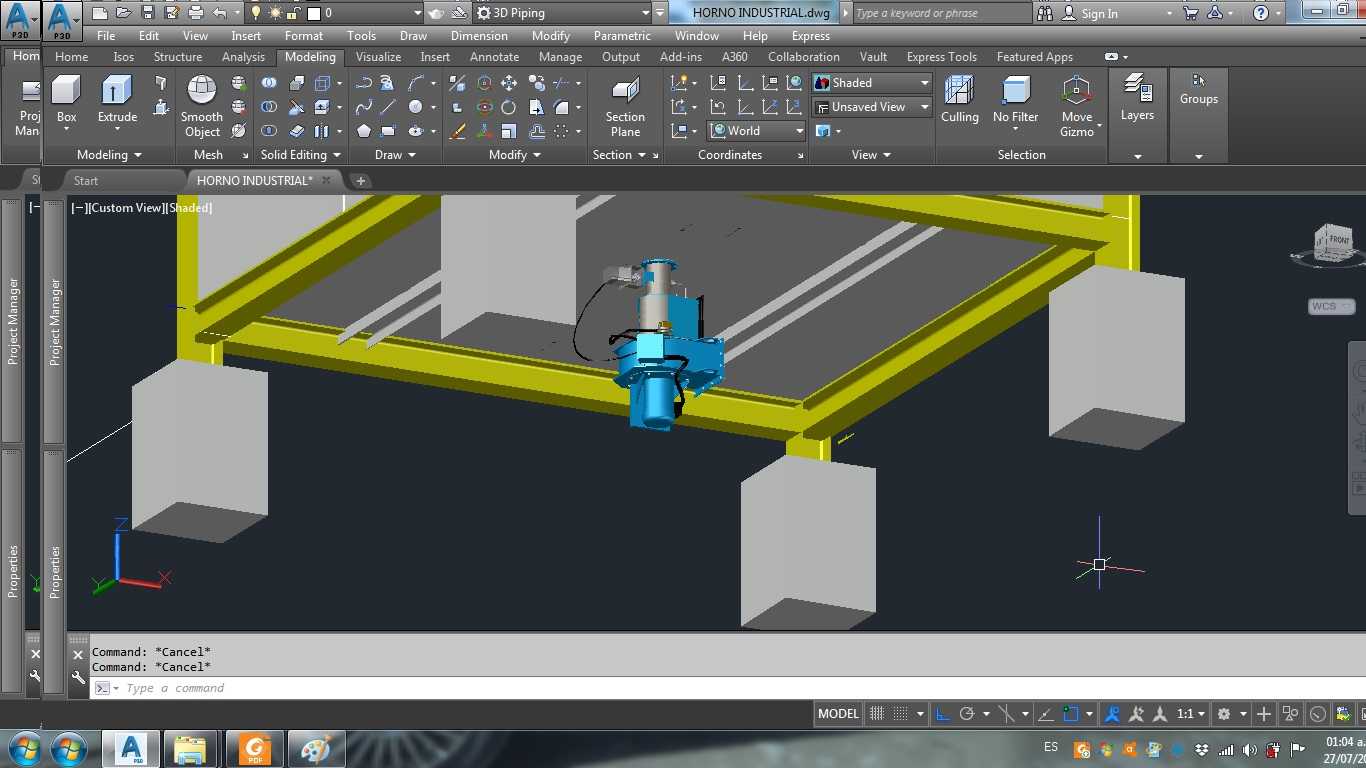

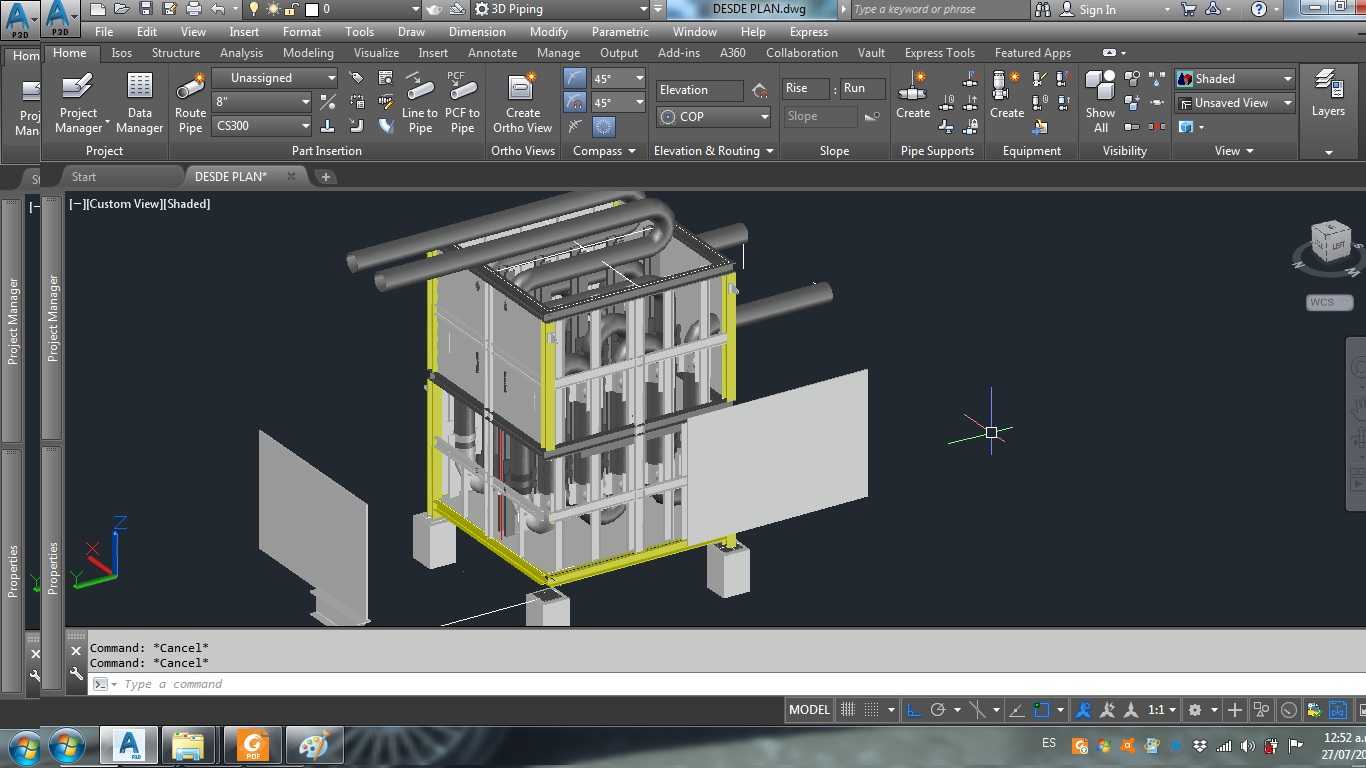

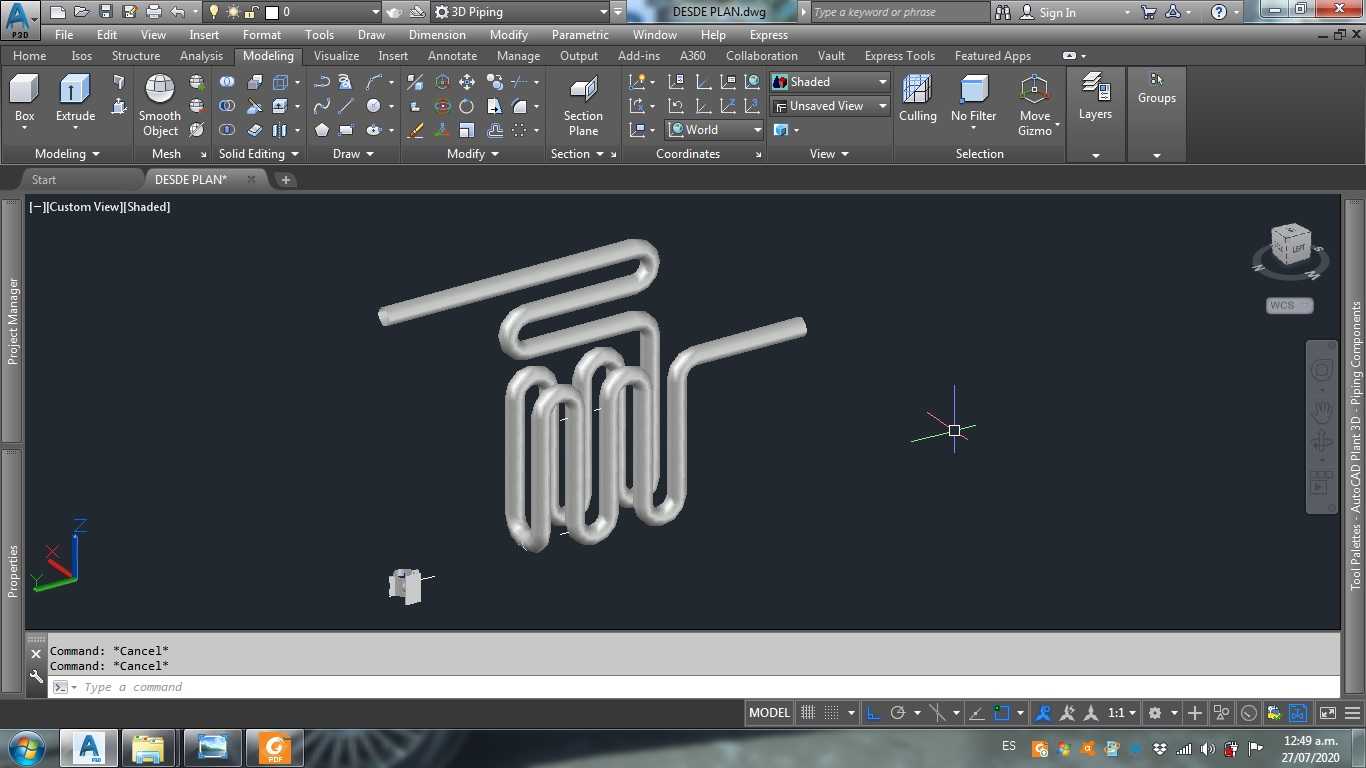

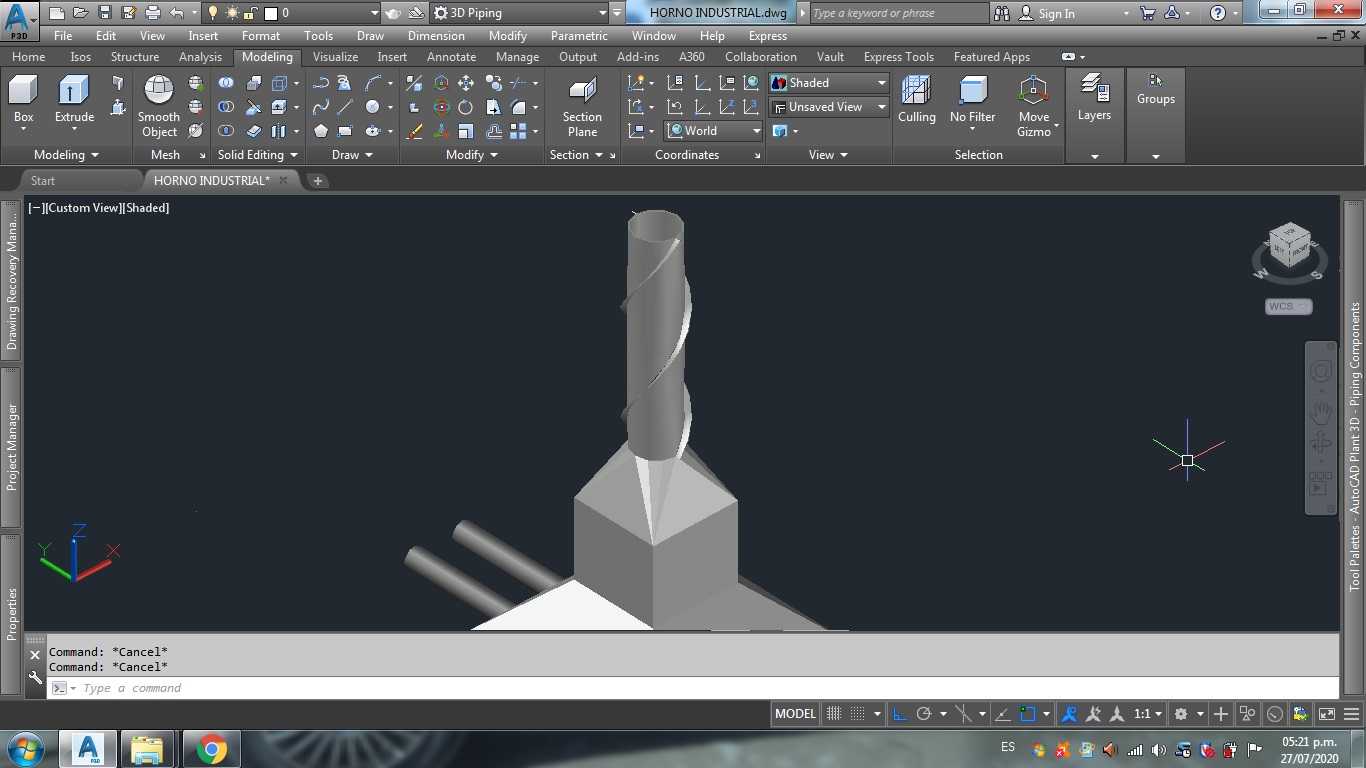

这款双腔结构的工业加热设备，主要面向金属工件预热、小型零部件时效处理、非金属材料固化等连续作业场景，在中小型热处理车间、汽配零部件加工线、复合材料成型工位都有较高适配性，可匹配批量连续生产的节拍需求，替代传统单腔炉产能不足、换料等待时间长的痛点。从结构设计逻辑来看，整体采用立式分层布局，底部预留120mm的混凝土支墩安装空间，避免炉体底部直接接触车间地面，既可以隔绝地面潮气对炉体钢结构的腐蚀，也能给底部管路、排污接口留出检修操作空间，支墩定位孔的横向跨距与纵向间距严格匹配标准工业厂房的设备基础预留孔位，无需额外做基础改造即可完成就位安装。主体框架采用型钢焊接成型的立柱结构，四根主立柱沿炉体四角布置，横向设置两道环形箍梁强化框架整体刚性，避免炉体长期处于高温工况下出现框架变形、腔体偏移的问题，框架表面做耐高温防腐涂装，可长期耐受炉体表面120℃以内的辐射温度，不会出现涂层脱落、基材锈蚀的问题。双腔体并行的布局设计，让两个炉腔可独立设置温度参数、独立完成进料出料作业，单腔维护时另一腔可保持正常生产，大幅降低设备停机对产线节拍的影响。炉腔下部集成的弯管管路组件，分别对应热风循环、废气排放、冷却介质输送三个功能通路，管路接口全部设置在炉体侧下方，对接车间管线时无需在炉体侧面额外开孔，也不会占用炉体正面的操作空间，操作人员在炉前完成上下料作业时不会被管线磕碰。炉体侧面预留的检修门采用快拆式铰链结构，日常清理炉腔内部、更换加热元件、检修循环风机时，无需拆除整体外护板，单人即可完成检修门的开合操作。从安装边界来看，设备整体横向占用空间约2.4米，纵向深度约1.8米，顶部预留0.8米的管线排布与吊装检修空间即可满足安装要求，不需要额外搭建高架操作平台，炉体正面预留1.5米的操作通道，就能满足物料转运车的通行、上下料操作的空间需求。设计过程中特意将重心控制在设备几何中心偏下位置，整机就位后无需额外打膨胀螺栓固定，只要地面平整度误差在每米2mm以内，即可保证设备运行时的稳定性，不会出现振动移位的问题。炉体外护板采用模块化拼接结构，每块护板都通过螺栓与框架连接，运输过程中可拆分装运，进场后再按编号拼接，能适应厂房入口宽度不足2米的老旧车间的进场安装需求，不需要破拆厂房墙体或门窗即可完成设备就位。
