在线视觉检测分选工作站结构设计

　　该设备面向3C电子、精密五金、汽车零部件及注塑件产线的终检工位设计，主要解决人工目检一致性差、抽检漏检率高以及微小尺寸难以快速判别的问题。工件由上游流水线或托盘进入检测腔后，机构完成定位、触发拍照与图像采集，系统依据预设算法判定尺寸、外观、字符或装配缺陷，再由分选执行机构将良品与不良品分流至对应料道。

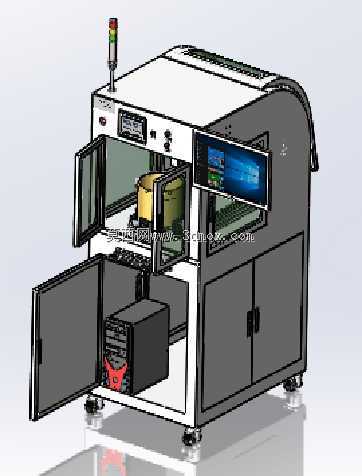

　　整体采用方管焊接机架加钣金外罩的形式，底部配置可调脚杯与脚轮，兼顾设备调平与短距离移位。机架下部预留电气安装腔，用于放置工控机、IO模块、电源及气源处理元件；中部为作业与检测区域；上部布置显示与操作界面。前侧设置双开检修门，便于更换光源、相机和调整夹具；侧部留有透明观察窗，可在安全门关闭状态下观察内部运行状态。

　　顶部安装三色警示灯，用于显示运行、待机和故障状态。正面悬臂处固定人机界面，操作人员可在不进入危险区域的情况下完成参数调用、结果查看和异常复位。检测腔内部按遮光思路设计，减少环境光对成像质量的干扰；相机、镜头和光源的安装位置预留调节余量，可根据被测件高度和视野范围重新布置。

　　从结构布局看，设备将运动部件、电气元件和人机操作区进行了分区。下部柜体形成独立走线空间，强电与信号线可分槽布置，降低干扰；中部检测区设置安全门和联锁开关，门体开启时运动机构停止，满足基本安全防护要求；底部工控机托架采用抽拉形式，维护时无需整体拆解侧板。

　　该类工作站通常对接流水线使用，因此进料高度、出料方向和设备占地尺寸需要在布局阶段与产线同步确认。模型中可见的操作面、开门半径、维护空间和脚杯调节范围，可作为厂房布置和基础设计的参考。若用于洁净或粉尘较多的场合，外罩密封、排风及正压结构还需在现有骨架基础上进一步细化。

　　建模时重点还原了机架层级、门板铰链、观察窗、悬臂显示器、警示灯、底部脚轮脚杯以及内部检测与分选模块的相对位置。对结构工程师而言，这类模型可直接用于方案评审、干涉检查、安全门开启范围校核和外围布局对接；对电气与视觉集成人员，则可据此评估相机安装空间、光源照射角度、走线距离以及工控机和电气元件的散热条件。
