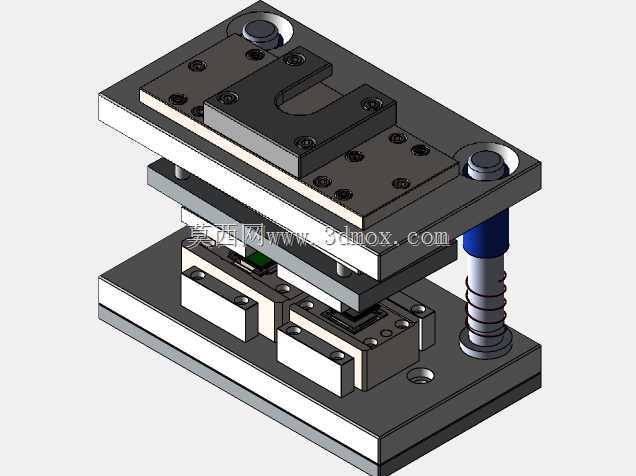

这套工装面向半导体后段封装与测试工位,主要用于quadpak类器件在切筋、成型、检测或装配过程中的精确定位。器件在工序间流转时,引脚和塑封体容易因夹持不当产生偏移,工装通过分层结构把工件的自由度限制在可控范围内,使上、下模块合模时能够获得稳定的重复位置。下层基座承担定位与承载功能,表面设置了对应器件轮廓的避让槽和定位块,既保证塑封体落位准确,又为引脚、检测触点及吸附区域留出空间。中部模块负责压合与导向,配合导柱、弹簧实现平稳升降;弹簧的作用不是提供主压力,而是在合模初期吸收冲击、保持浮动板平行,避免局部压伤封装体。上层模板用于安装执行压块或检测元件,其安装孔位按模块化思路布置,可根据不同quadpak规格更换定位镶件。从结构设计看,
导柱布置在模板四角附近,能够有效约束上下板的平行度;压块区域集中在中部,受力路径较短,适合小行程、高频次的重复动作。基座上的紧固孔用于把整套工装固定到设备台面或分度盘上,安装边界以底板外轮廓和孔距为准,布局时需预留取放料空间以及传感器、气管或视觉镜头的接入位置。外形上采用多层板叠加形式,整体高度由导柱行程、弹簧压缩量和工件厚度共同决定,设计时需要重点核对开模状态下取件间隙,以及合模终点时压块与定位槽的相对位置。对于结构工程师而言,这类模型的价值不在于复杂曲面,而在于公差分配、定位逻辑和可换件设计:定位面应选择稳定的塑封体基准而非易变形引脚,易磨损部位采用镶件以便维护,避让槽则需兼顾排屑、清洁和视觉检测需要。实际选型或改型时,可依据器件外形尺寸调整定位块间距、压板行程和弹簧刚度,同时校核导柱直径与模板厚度,确保长期运行后仍保持足够的刚性与定位一致性。
