工业级密闭式喷涂作业工作站结构设计

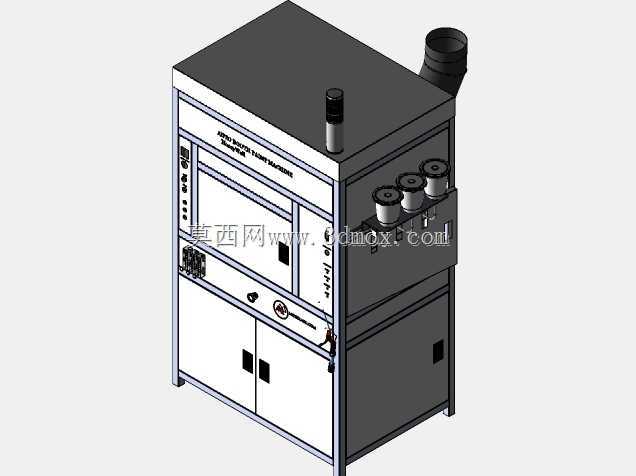

　　这套密闭式喷涂作业工作站的三维结构，核心面向中小尺寸工件的表面涂装工序，常见于精密五金、3C结构件、小型汽配零部件的喷涂产线布局，既可以嵌入自动化喷涂流水线作为工位单元，也能独立布置在独立涂装工段，适配小批量多品种的柔性生产需求。设备整体采用立式柜式分层布局，将操作区、动力区、排风处理区做了物理隔断，避免漆雾无组织扩散，同时把维护频次较高的过滤组件、管路接口布置在设备侧部，日常更换滤材、检修阀件时不需要拆解正面操作区，大幅降低运维停机时长。从结构设计逻辑来看，正面操作区设置了透明观察视窗与操作开口，操作人员可在外部持喷枪完成工件喷涂，也可在内部搭载小型自转工装实现工件匀速旋转，保证漆面覆盖均匀；

　　顶部设置的排风接口可直接对接厂区废气处理风管，设备内部预设的漆雾过滤层可先拦截大颗粒漆渣，减少后端风管的积污堵塞风险。侧部集成的三组过滤罐与调压组件，可对输入的喷涂压缩空气进行除水、除油、精密过滤，避免气源杂质混入漆面造成颗粒、缩孔等涂装缺陷，顶部的三色警示灯可实时反馈设备运行、故障、待机状态，方便现场人员快速识别工况。底部柜体预留了电气元件与集污抽屉的安装空间，过喷产生的漆雾在气流组织引导下向底部流动，落入集污结构后可定期清理，避免漆渣在腔体内壁大量堆积。从安装边界来看，设备整体占地宽度适配标准车间通道，顶部排风接口的伸出高度需要在厂区布局时预留风管接驳空间，侧部过滤组件的安装位置需要预留不小于六百毫米的维护操作距离，

　　底部可通过膨胀螺栓与地面固定，也可加装脚轮实现工位转场。整套结构在建模时完整还原了门板铰链、密封胶条、观察窗压条、管路快接接头等细节，柜体框架采用折弯钢板拼焊的结构形式，加强筋布置在柜体受力集中的边角位置，既保证整体刚性，也避免长期运行过程中因风机振动产生结构共振。操作区的气流组织经过定向设计，进风位置经过合理规划，保证腔体内气流始终保持定向流动，不会出现漆雾反溢到操作侧的问题，所有与漆雾接触的内壁都做了折边过渡，减少直角缝隙的积漆死角。
