立式PCB激光精密切割加工工作站

　　该设备主要面向小批量多品种PCB样板、柔性电路板及覆盖膜的精密切割工序，常见于电子制造企业的实验室、打样车间及中小批量生产线。相较于传统铣刀分板，激光加工无接触应力，不会产生毛刺、粉尘污染与刀具损耗，尤其适合切割异形轮廓、精细走线及超薄基材。整机采用立式封闭柜体结构，底部为方管焊接承重机架，外覆铝型材框架与钣金护罩，既保证了光路系统的刚性支撑，又能有效阻隔激光辐射。操作台面位于机身中部，配置可抽拉式定位夹具，方便操作人员上下料；上部倾斜安装触控显示屏，可直接导入加工图纸、设置切割路径与激光功率参数，符合人体工程学操作高度。顶部设有三色警示灯，实时反馈设备运行、待机与故障状态。从结构设计角度看，内部光路、激光器、

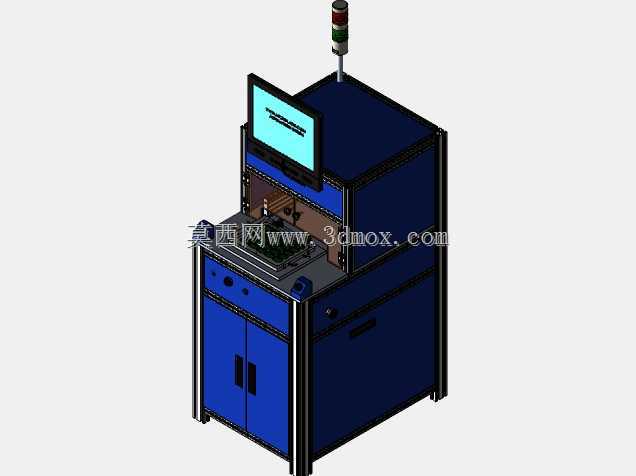

　　控制电柜与除尘接口采用分层布局：下层安置电气控制元件与抽风除尘管路，中层为加工腔体，上层布置显示器与操作按钮，这种分区设计便于日常维护检修，同时缩短了线缆与气路的走线距离。设备的安装边界需预留后部维护开门空间与侧面抽风管道接驳位置，地面承重要求均匀，四周应保留足够的操作与散热通道。该三维模型完整还原了设备的装配关系，包括铝型材机架的连接方式、门板铰链安装位置、显示器悬臂角度以及警示灯的固定结构，可直接用于设备方案评审、产线布局规划与非标自动化改造参考。
