带XYZ三轴摄像头的自动视觉检测设备

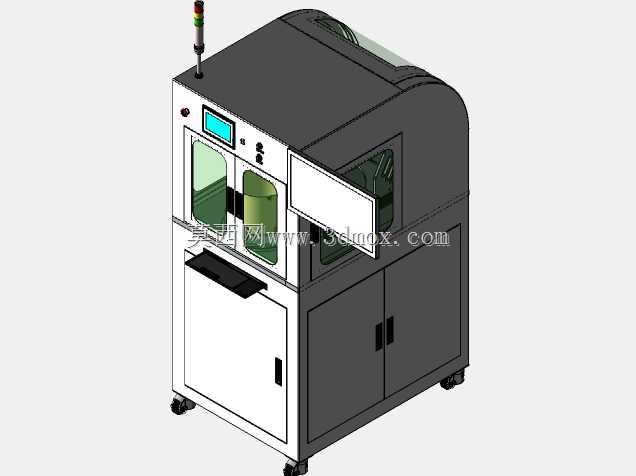

　　该设备为集成XYZ三轴运动机构的自动视觉检测系统，整体采用封闭式柜式结构，底部配置脚轮与可调支撑脚，兼顾车间移位与就位调平需求。设备正面设置操作触控屏、状态三色灯与双工位防护观察窗，操作区预留抽拉式键盘托，下部柜体用于容纳工控主机、运动控制器与电气布线，侧部设置可开启维护门，方便镜头标定、光源调整与线路检修。

　　视觉检测单元搭载高分辨率工业摄像头，配合XYZ三轴直线传动模组，可完成工件平面坐标定位、高度尺寸测量、外观缺陷识别与多点位连续采图，适配3C电子零部件、小型五金件、塑胶件的在线尺寸抽检与全检工序。三轴模组的行程覆盖柜内检测工位全域，运动端预留镜头与环形光源安装位，可根据被测工件的视野范围更换不同焦距镜头，也可调整光源角度适配反光、哑光等不同表面材质。

　　结构设计上，设备框架采用方通焊接打底，外覆钣金护罩，既隔绝车间粉尘、油污对光学元件的污染，也通过封闭光路降低环境光对成像稳定性的干扰。正面观察窗采用透明防护板材，既方便操作人员实时观察内部检测动作，也满足设备运行时的安全防护要求。三色灯集成在柜体顶部，可直观反馈设备待机、运行、故障三种状态，触控屏嵌入操作面板，无需额外外接操作站即可完成参数设置、检测结果查看与设备调试。

　　安装边界方面，设备整体为立式落地布局，就位时需在柜体后侧预留不小于600mm的维护空间，用于电气柜散热与后门开启；左右两侧预留接线与气源接口空间，底部脚轮承重满足整机含内部组件的移动需求，调平支撑脚可抵消地面不平整带来的机架形变，避免三轴运动精度受安装基准影响。内部走线区分动力线与信号线，沿框架线槽独立布设，减少伺服驱动对视觉采集信号的电磁干扰，保障成像与运动控制的稳定性。
