米思米导轨安装型接线端子模块结构

　　在控制柜内部走线整理中，端子排往往决定后期维护效率。这个接线模块面向单点集中接地方案，把多路公共节点压缩在紧凑壳体内，适合PLC柜、继电器柜、传感器配线箱以及自动化设备分线区域使用。现场布线时，多根屏蔽线、接地线或0V公共线不需要再分散压接到不同端子上，可直接汇入同一模块，既缩短走线长度，也降低多点搭接带来的接触电阻差异。

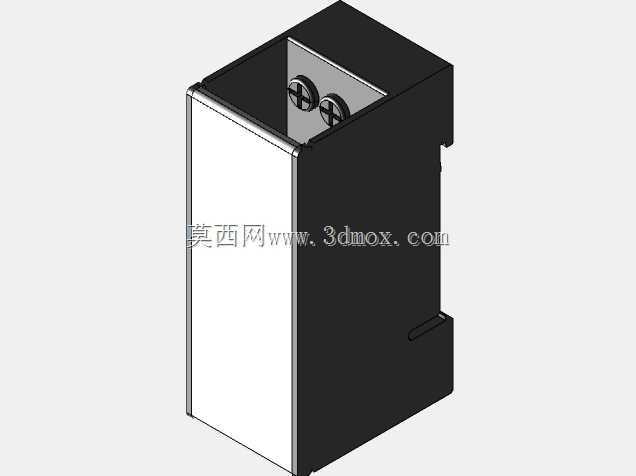

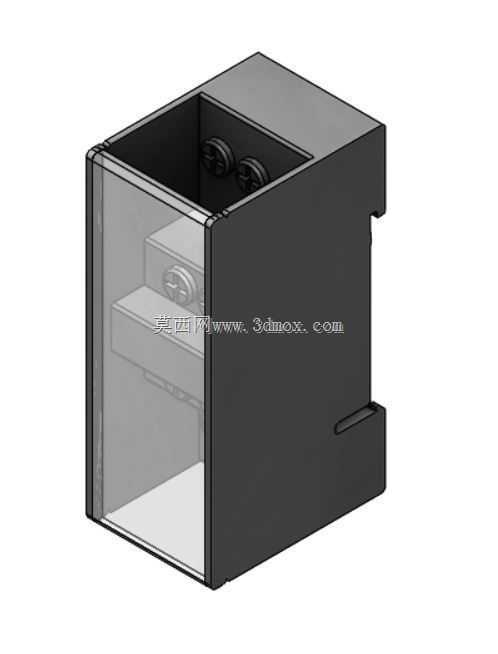

　　壳体采用半透明防护盖与黑色基座组合，透明部分能够直接观察内部接线状态，巡检时不必反复拆盖；基座侧面预留卡扣结构，可直接固定在DIN导轨上，安装方向与柜内常规端子排保持一致。模块宽度按25mm规格控制，在35mm标准导轨上占用空间较小，能够与断路器、继电器、端子台并排布置，不会明显挤压线槽位置。对结构工程师而言，这种边界尺寸很适合在电气板布局初期纳入阵列规划，预留出接线弯曲半径和螺丝刀操作空间即可。

　　内部端子使用M3螺钉压紧导线，适合多股软线压接冷压端头后接入，也可用于单股硬线连接。螺钉锁紧方向与正面操作面一致，维护人员使用普通十字或一字螺丝刀即可完成接线，不需要专用工具。独立绝缘盖把带电或接地区域与相邻金属件隔开，能够减少柜内震动、导线毛刺、金属碎屑造成的短路隐患。模块还支持通过专用短接棒进行相邻位电子连接，当系统需要扩展公共节点或快速并接时，不必额外增加跨线，柜内走线会更整洁。

　　额定参数按250V AC/DC、10A设计，定位偏向控制回路、信号公共端和接地汇流，不适合作为大电流动力母排使用。选型时需要结合导线截面积、实际负载电流和柜内温升综合校核；若用于长期通电场景，应避免多根细线并接后超过单通道允许电流。三维建模时应重点还原导轨卡扣、螺钉孔位、透明盖配合间隙以及外侧定位缺口，这些特征直接影响数字样柜中的干涉检查。模型可用于电气柜装配验证、维护培训展示和安装板开孔布局参考，尤其适合在设备详细设计阶段检查端子排与线槽、线号管、柜门之间的安全距离。

　　从实际装配角度看，该模块的价值不只是提供连接点，更在于把公共线整理、接地汇流、绝缘防护和导轨安装整合为一个标准化单元。设备批量生产时，这种统一模块能够减少接线规格差异，让装配工位按固定工艺压接、锁紧和检查；售后维护时，透明壳体和集中布局也能帮助工程师快速判断公共线连接状态，降低排查难度。
