纳博克自动门用滑块惰轮组件结构设计

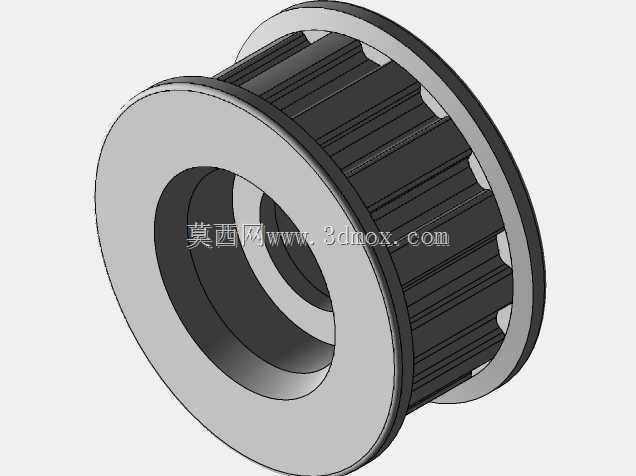

　　这款滑动门滑轮组件主要适配纳博克Gyro Tech系列自动平滑门的传动系统，在商用自动门的吊挂传动段承担从动导向与皮带张紧的核心作用，日常运行时配合同步带完成门扇的水平往复牵引，是自动门吊挂机构里保障运行平顺性的关键配套零件。从实际安装场景来看，该组件固定在自动门横梁的轨道安装基准面上，安装支架采用折弯成型的钣金结构，两个对称布置的安装孔位可直接适配常规自动门导轨的预留安装位，不需要额外加工转接板，安装时只需调整支架的前后位置即可完成同步带的张紧度调节，能有效降低现场安装的调试工作量。滑轮部分采用带齿形的轮体结构，与HTD型同步带的齿形完全啮合，运行过程中不会出现皮带打滑、跳齿的问题，

　　轮体中心镶嵌的自润滑轴承可保证长期往复运行下的转动顺畅性，不需要定期加注润滑脂，适配商场、写字楼、医院等人流密集场所的自动门长期无维护运行需求。设计阶段优先考虑了安装边界的适配性，支架的折弯高度经过反复校核，保证滑轮齿面与同步带的啮合面处于同一水平基准，避免皮带运行过程中出现偏磨、掉带的问题；轮体的直径参数匹配1175规格自动门的传动比要求，不会改变原有门机的运行速度与启闭力矩参数，可直接替换同规格的原厂惰轮组件，不需要重新调试门机的控制参数。从结构细节来看，支架的折弯处做了加强筋处理，长期承受皮带张紧力不会出现形变，轮体与支架之间的间隙控制在合理范围，既不会出现运行过程中的轮体窜动，也不会因间隙过小出现卡滞问题。

　　轮体的材质选用耐磨工程塑料，运行过程中噪音低，耐磨损性能优异，能承受自动门反复启停带来的冲击载荷，配合金属安装支架的结构强度，可覆盖常规商用自动门的全生命周期使用需求。在建模过程中，所有安装孔位、齿形参数、折弯尺寸都完全按照实物测绘的尺寸进行还原，齿形部分的建模精度满足3D打印快速打样验证的需求，也可直接导入装配体完成自动门传动系统的整体干涉检查，帮助设计人员在方案阶段完成安装空间的校核，避免现场安装时出现尺寸不匹配的问题。
