可倾式磨床精密夹紧虎钳结构

　　该可倾式虎钳主要面向平面磨床、工具磨床及轻型铣削工位的工件装夹需求，用于固定小型块料、条料、异型件及已加工半成品，使工件在磨削斜面、角度面或复合角度面时保持稳定姿态。相比普通平口钳只能提供水平夹持面，其核心价值在于夹具体可绕水平转轴在0至90度范围内连续偏转，并通过侧部锁紧结构锁定角度，从而减少反复垫角度块、找正和二次装夹的辅助时间。在模具修配、刀具制造、精密量具加工及小批量零件试制场景中，这类夹具能够直接承担斜槽、斜刃、斜面基准的定位任务，装夹刚性与重复定位精度直接影响最终磨削质量。

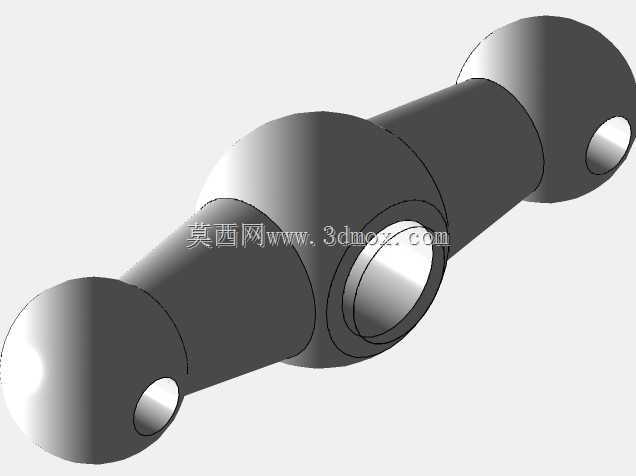

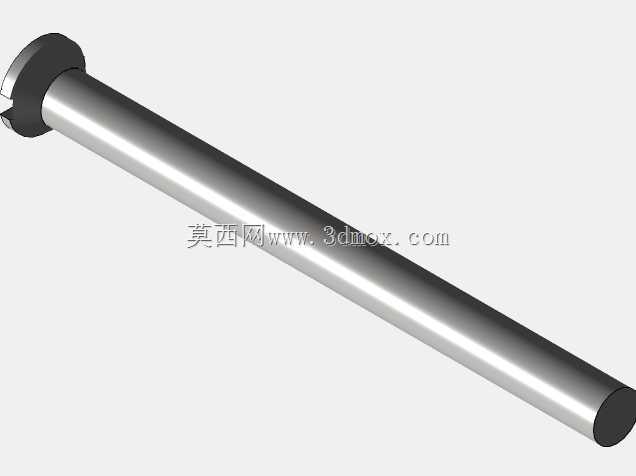

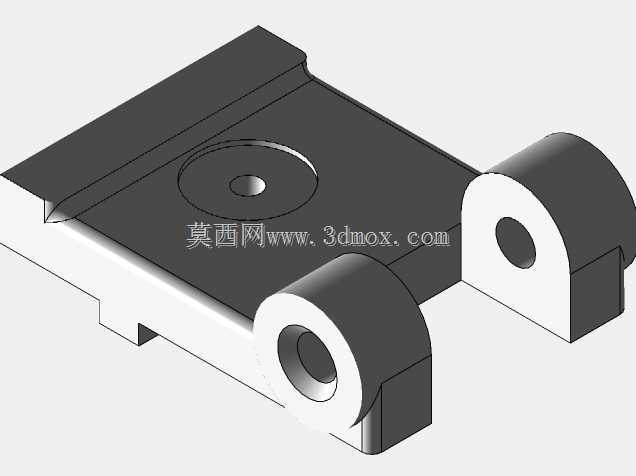

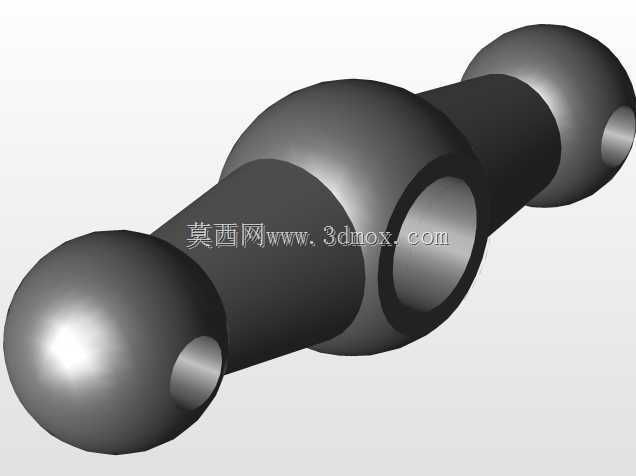

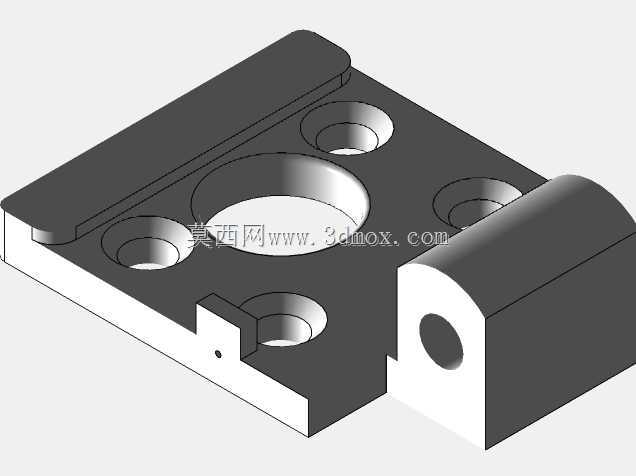

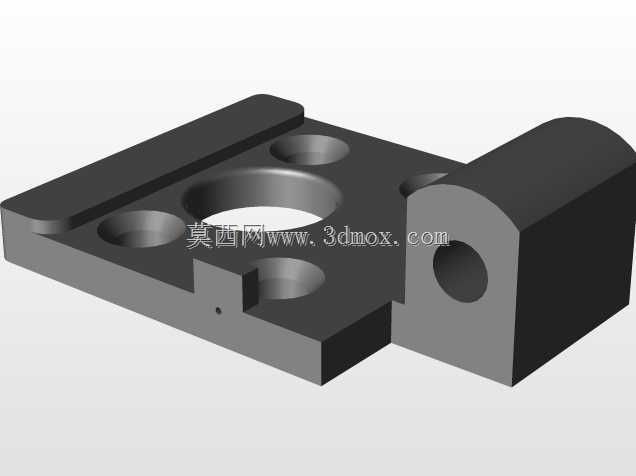

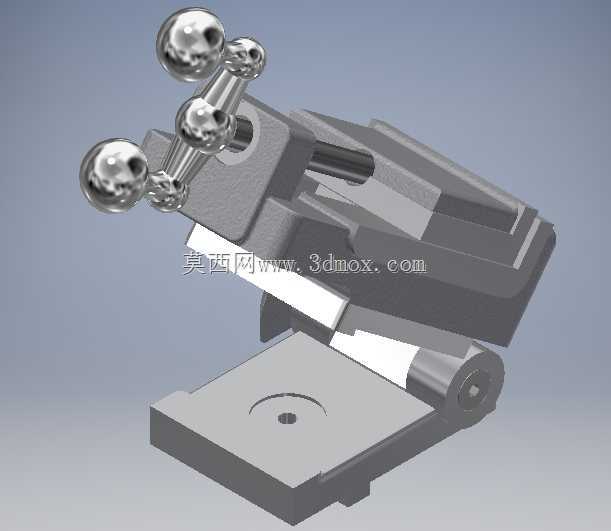

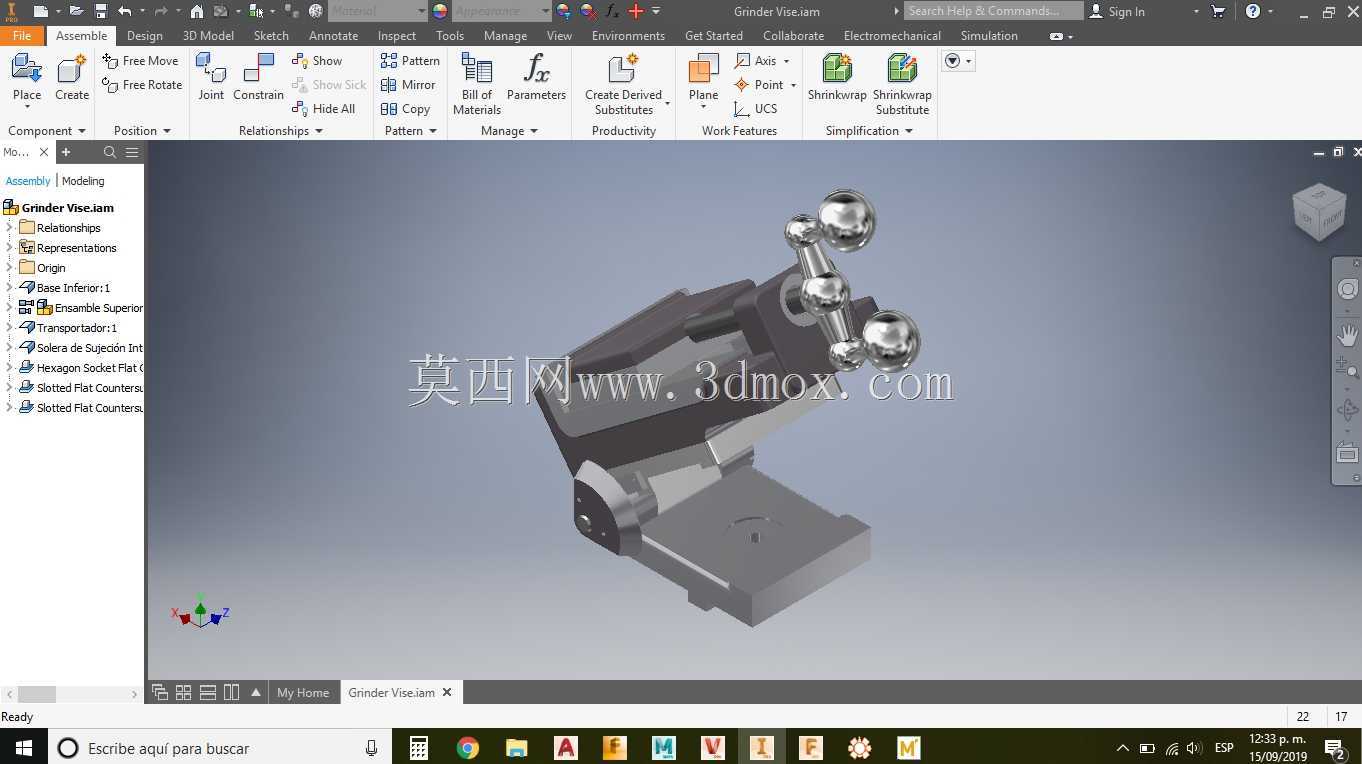

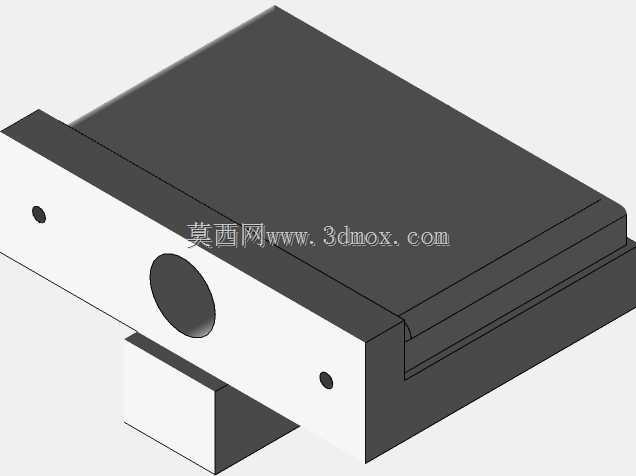

　　结构上，模型由固定钳身、活动钳口、角度回转座、底座、丝杆进给组件和多球手柄组成。底座承担安装基准，底面为平整贴合面，可通过T型槽螺栓或压板固定在磨床工作台上；回转座与底座之间采用圆弧贴合面，既承担夹持时的倾覆力矩，又保证转动过程中钳口中心高度变化可控。钳口部分保留平行夹紧面，活动钳体沿导轨方向移动，丝杆将旋转输入转化为直线进给，端部多球手柄便于操作人员在戴手套或空间受限时施加锁紧力。设计时需要重点控制钳口贴合面、回转中心与底座安装面之间的几何关系，避免角度调整后出现夹持中心漂移或工件抬起。

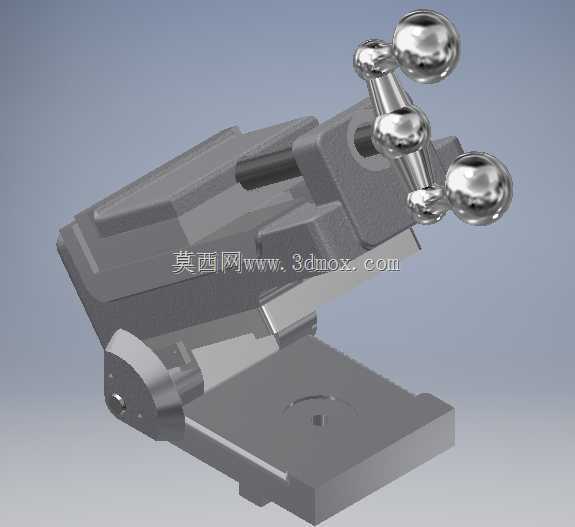

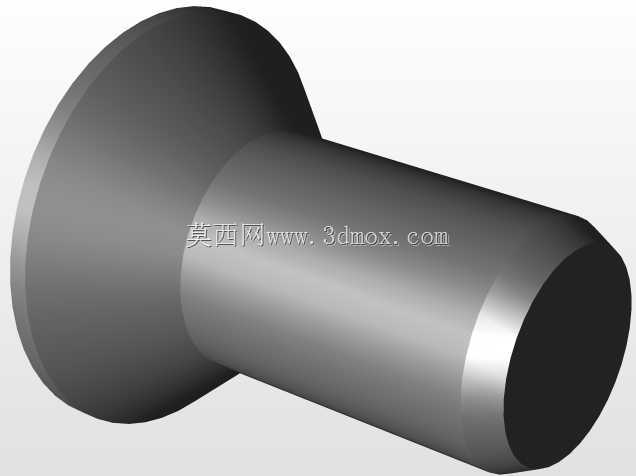

　　从安装边界看，该类虎钳属于台式机加工夹具，底座轮廓决定其在磨床磁力工作台或T型槽工作台上的占用范围；选型时应核对工作台有效行程、砂轮避让空间以及最大开口量。模型中钳体偏转至90度时，上部手柄和活动钳口会形成较高轮廓，若用于小行程磨床或靠近砂轮架位置，需要提前校验干涉。夹具体后部的角度锁紧件应布置在操作者易触及的侧面，同时避开切屑和磨削液冲刷路径；钳口钢面可设计成可更换结构，磨损后通过销钉或螺钉更换，不必报废整体钳身。

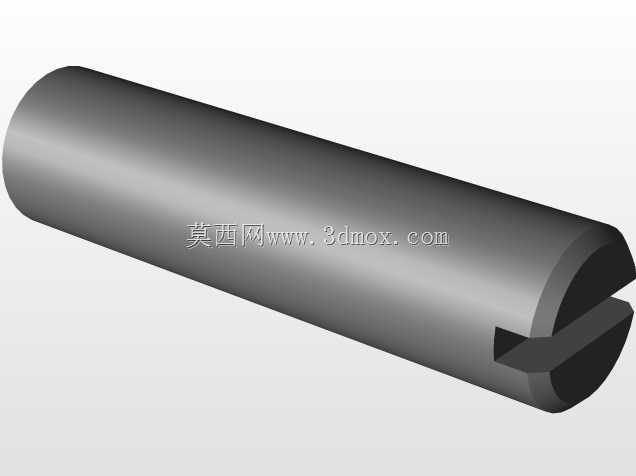

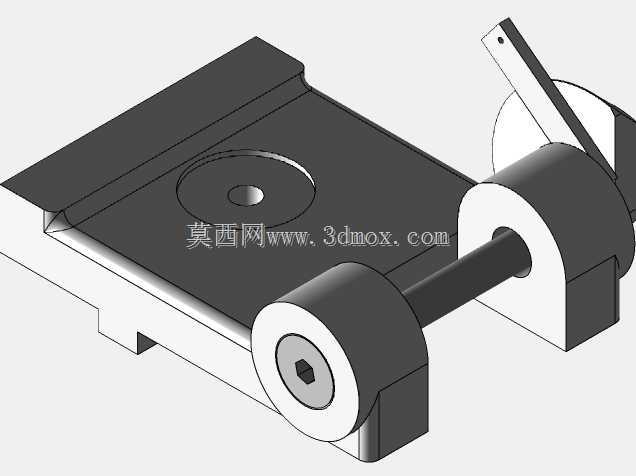

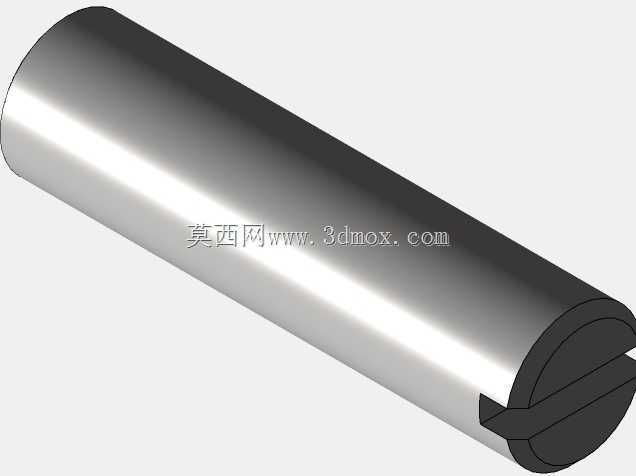

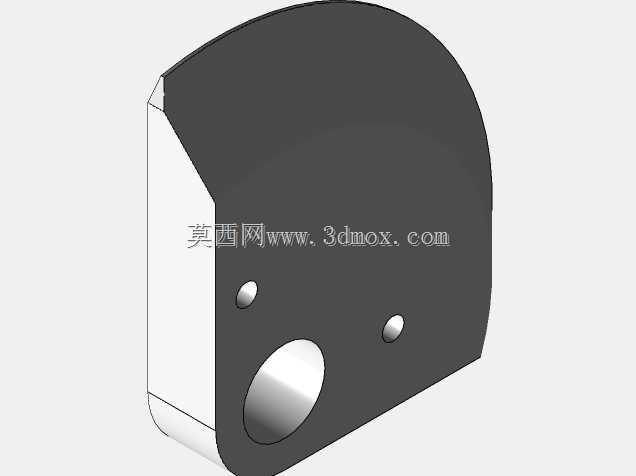

　　建模思路遵循实际装配逻辑：先建立底座与回转副，确定角度旋转轴线，再搭建固定钳口和活动钳体的导轨配合，最后装配丝杆、螺母及手柄。导轨面需预留合理配合间隙，既要保证活动钳体移动顺畅，又要控制上抬和侧向窜动。丝杆端部应设置轴向限位，使夹紧力有效传递至钳口而不是拉脱端盖。对于需要进行角度磨削的工况，回转座刻度可作为粗定位，最终角度仍需借助百分表或块规校正；若用于批量生产，可在底座上增加定位销孔，实现夹具在机床上的快速复位。整体结构紧凑，功能边界清晰，适合作为磨床工装设计、夹具教学演示和角度夹紧机构方案参考。
