层叠式传感检测安装模组结构设计

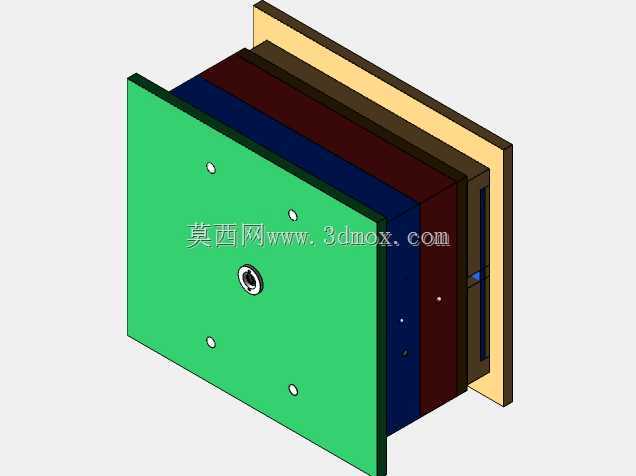

　　该层叠式传感检测安装模组，主要面向工业自动化产线的工位检测、设备状态监测场景设计，可适配多类光电、压力类传感元件的集成安装需求，解决传统单传感器安装位分散、布线杂乱、防护性能不足的现场痛点。从结构设计逻辑来看，整体采用多层板叠合装配思路，最外侧绿色面板作为对外安装基准面，面板上预留4个对称分布的固定孔位，可直接通过螺栓锁紧在设备机架、产线支架的对应安装面上，中心预留的传感元件伸出孔位，可根据实际检测需求适配不同探测头尺寸的传感元件，保证探测端与被测对象的距离精度控制在合理区间。内侧依次叠合的深蓝色、酒红色层板分别承担电路承托、元件限位的功能，每层板之间通过定位销保证叠合精度，避免装配错位导致的传感元件光路或感应面偏移，

　　最外侧的浅米色背板作为整个模组的封盖，同时预留走线槽位，可将传感元件的连接线统一规整从背板侧边引出，避免现场布线与周边运动部件产生干涉。从安装边界来看，整体模组为方正块体结构，各层板边缘做了倒角处理，避免装配过程中割伤操作人员，整体厚度可根据内置传感元件的数量、尺寸灵活调整层板数量，适配不同安装空间的受限场景，在狭窄的设备内部工位也可完成固定安装。功能层面，该模组可同时集成多类不同功能的传感元件，实现单工位多参数同步检测，比如同时完成工件到位检测、工件材质判别、工位压力监测三类信号采集，相比分散安装的多个单传感器，整体占用安装空间减少40%以上，同时叠合结构自带防护外壳，可阻挡产线飞溅的切削液、粉尘接触内部传感元件与接线端子，

　　提升传感组件在复杂工业现场的运行稳定性。设计过程中充分考虑了装配与维护便利性，每层板之间采用可拆式螺栓连接，后期更换内部传感元件时只需拆开对应层板即可完成操作，无需将整个模组从安装面拆下，大幅降低现场维护的工时消耗，各层板的固定孔位采用统一孔距设计，可兼容市面上多数常规尺寸的工业传感器安装尺寸，无需额外加工转接板即可完成元件装配。
