导柱导向式冲压成型工装结构设计

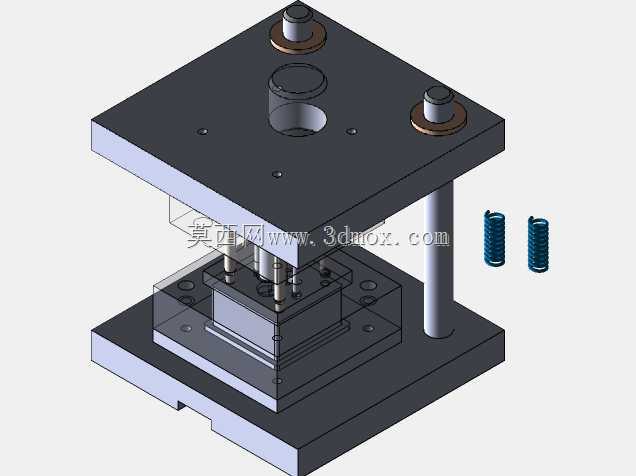

　　这套工装结构主要面向小型五金件的冲压成型工序，适配小吨位冲床的安装接口，在电子五金接插件、小型家电金属结构件的批量冲压生产场景中应用广泛。整套结构采用标准的两板模架布局，上下模座选用45号钢调质处理，保证长期受冲击载荷下的结构刚性，避免反复冲压过程中模座变形导致的成型精度偏移。导向部分采用独立导柱配合铜套的结构，导柱与下模座过盈压装，导套嵌入上模座对应安装孔，合模过程中导柱先进入导套完成定位，抵消冲床滑块下行过程中的微小偏摆量，保证凸凹模的对中精度，避免啃模损伤刃口。复位结构选用矩形截面模具弹簧，对称布置在导柱旁侧，开模时弹簧弹力推动上模座复位，同时配套的卸料板结构能将卡滞在凸模上的工件顺利脱出，避免工件带料影响连续冲压节拍。

　　设计过程中优先考虑安装边界的适配性，上下模座的安装孔位按照常规16吨、25吨开式冲床的工作台T型槽间距排布，无需额外加工过渡连接板即可直接装夹固定，模座总闭合高度控制在常规冲床的闭合行程区间内，不需要额外调整滑块行程即可满足使用需求。成型工位的型腔采用镶块式设计，将易磨损的刃口部分单独做成镶件，通过内六角螺丝与销钉固定在模座对应沉台内，后续生产中刃口磨损后只需更换镶件，不需要整体报废模座，大幅降低后期维护成本。整套结构的受力路径经过优化，冲压力从模柄传入后均匀分散到上模座整个平面，通过导柱导向垂直传递到下模座，再分散到冲床工作台面，避免局部应力集中导致的模座开裂问题。弹簧的预压量在装配时调整到合理区间，

　　既保证开模时复位力足够带动卸料板完成脱料动作，又不会因为预压过大导致合模时额外增加冲床的负载。导柱的长度设计满足开模到最大行程时，导柱与导套的配合长度不小于导柱直径的1.5倍，保证开模状态下上下模不会出现错位，再次合模时能顺利导入定位。
