叠层式塑料注塑成型模具结构设计

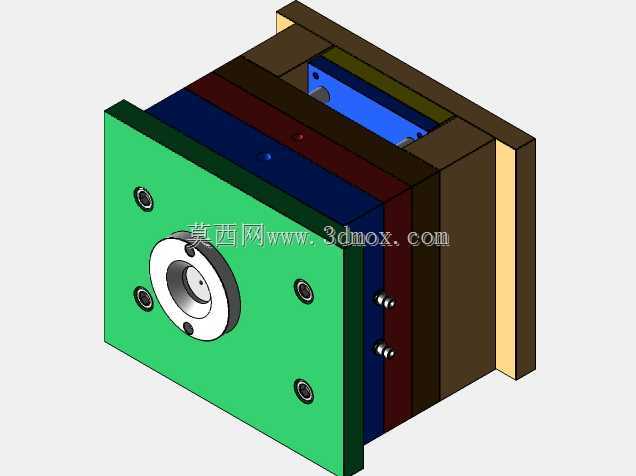

　　这套叠层结构的注塑成型模具，主要面向中小型热塑性塑料零部件的批量注塑生产场景，常见于消费电子外壳、小型家电结构件、工业仪器塑料配件的加工产线配套使用，适配常规卧式注塑机的安装接口，可直接匹配对应吨位设备的锁模、射胶参数区间。从结构布局来看，模具采用多板分层的叠层设计思路，将定模侧、流道板、动模侧、顶出机构沿开模方向依次排布，相比常规单分型面模具，可在同等锁模吨位的设备上实现更高的型腔排布效率，单次开模即可完成多腔制品的成型脱出，有效提升单位时间的注塑产出效率。模具的定模侧设置了标准化的定位圈与浇口套接口，定位圈突出定模板端面的尺寸符合通用注塑机的定位孔配合公差，安装时可快速完成与设备射嘴的同轴度对中，减少上机调试的校准时间。

　　模具各层模板之间设置了精准的导柱导套配合结构，导柱沿模板周向均匀分布，配合段采用高精度磨削加工，保证合模过程中各层模板的对位精度，避免出现型腔错位导致的制品飞边、尺寸超差问题。从安装边界来看，模具整体外形为规整的矩形块体结构，周向无突出的外置结构，可直接适配注塑机的标准模架安装槽尺寸，模板上预留的压板装夹槽位置符合通用装夹规范，无需额外加工转接板即可完成上机固定。冷却水路沿各模板的型腔周边均匀排布，水路接口设置在模具的非操作侧，避免与机械手取件、人员操作的路径产生干涉，保证成型过程中型腔温度均匀可控，减少制品因冷却不均产生的翘曲、内应力问题。顶出机构采用均匀分布的顶针布局，顶针位置对应制品的加强筋、壁厚均匀区域，

　　避免顶出力集中导致的制品顶白、变形问题，开模过程中顶出动作与分型面开模行程通过拉杆机构实现机械联动，无需额外配置外置顶出控制程序，降低设备适配的调试难度。模具的流道设计采用平衡式排布，保证各型腔的进料压力、充模速度保持一致，减少多腔成型时的制品重量差、性能差异，适配PP、ABS、PC等常见热塑性塑料的成型工艺参数范围，可通过更换镶件的方式快速适配不同结构的同类型塑料制品生产，减少模具改造成本与周期。
