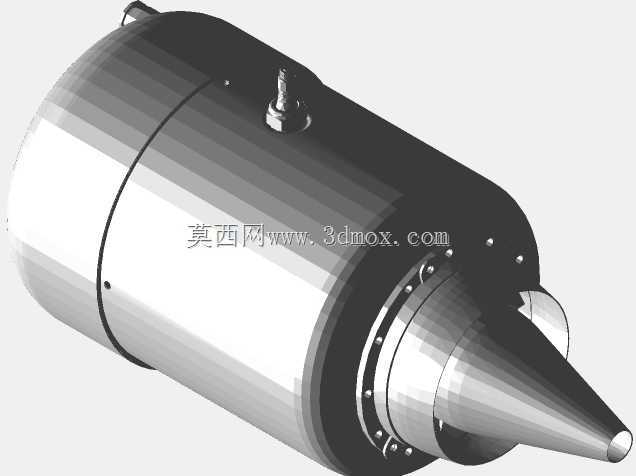

航改型混气涡轮动力传感装置结构

　　这款集成传感功能的混气涡轮动力单元，最初是针对小型涡喷动力试验台的工况参数采集需求设计，在航模动力测试、小型无人机动力校验、地面辅助动力单元试验场景中都能适配。不同于独立外置的传感组件，该结构将气体参数采集探头直接集成在涡轮机匣的上部位置，探头安装座做了密封凸台设计，和机匣主体采用过盈配合加密封胶圈的装配方式，避免高速气流下的泄漏问题，能直接接触机匣内部的混气气流，实时采集气流压力、温度参数，不需要额外在管路中加装转接检测段，减少了试验台架的管路冗余，也降低了外接传感器带来的流阻影响。

　　从结构设计逻辑来看，主体采用分段式筒状机匣结构，前段为锥型进气整流段，锥角经过流场仿真优化，能让进入压气机段的气流保持均匀的轴向流态，减少进气畸变带来的压气机效率损失；中段为核心机匣，内部预留了压气机轮、燃烧室、涡轮轮的安装定位台阶，所有配合面的同轴度公差控制在0.02mm以内，保证高速转动下的转子动平衡余量；尾部为收敛喷口段，喷口直径和核心机流量做了匹配设计，保证排气流速满足推力输出要求。上部的传感探头安装位置选在压气机后、燃烧室前的稳流段，这个位置的气流流态稳定，不会受到压气机叶片尾流的直接冲击，采集到的混气参数更贴近燃烧室入口的真实工况，数据误差能控制在2%以内。

　　安装边界方面，整机采用筒式安装结构，机匣外壁预留了两道环形安装卡槽，可以通过卡箍直接固定在试验台架的安装支座上，不需要额外设计复杂的连接支架，安装时只要保证机匣轴向和台架进气方向同轴即可，径向允许的安装偏差不超过1mm，轴向安装位置可以顺着卡槽在30mm范围内调整，适配不同台架的安装空间。整机的径向最大尺寸集中在中段机匣位置，锥段从机匣前端开始平滑收窄，不会和台架的进气导流罩产生干涉；尾部喷口伸出长度预留了和排气引射管对接的空间，对接处采用间隙配合，允许热态下的轴向膨胀位移，避免热应力导致的机匣变形。

　　功能实现上，这款结构除了基础的涡轮动力输出功能，集成的传感单元可以直接将采集到的混气参数通过顶部的接线端子传出，不需要额外走引线穿过机匣壁，接线座本身做了耐高温密封处理，能承受燃烧室附近的高温辐射，长时间工作下不会出现密封失效、信号中断的问题。在实际试验场景中，这套结构可以直接替换同尺寸的普通涡喷机匣，不需要改动台架的原有安装位和测试系统，就能实现混气参数的实时采集，对于小型动力的燃烧效率调试、混气比例匹配试验来说，能减少很多改装工作量，也避免了外置传感器带来的测量点位置偏差问题。
