手动双活塞往复式流体泵结构设计

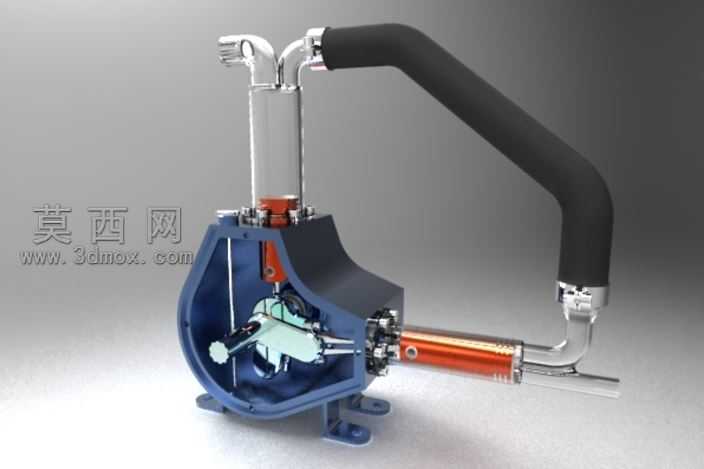

本作品为手动双活塞往复式流体泵的三维建模设计成果，建模过程中严格遵循机械设计规范，对泵体的各个组成部件进行了1:1比例的参数化还原，完整呈现了手动泵的内部传动结构与外部操作形态。建模阶段首先完成了核心传动组件的搭建，包括偏心曲柄传动机构、双活塞联动组件、进出液单向阀组、操作手柄、储液腔室、进出液管路以及安装底座等独立零件的建模，所有零件的配合公差均按照通用机械装配标准进行预留，确保虚拟装配后各运动部件不存在干涉问题。材质渲染阶段针对不同部件的实际应用材质进行了区分设置：泵体外壳采用哑光蓝色工程塑料材质，还原手持类工具的防滑耐磨质感；操作手柄外层包裹黑色防滑橡胶材质，模拟软质握持材料的细腻磨砂触感；内部活塞缸体、金属管路、曲柄传动件采用抛光金属材质，还原不锈钢与镀铬金属件的高光反射特性；透明储液腔采用高透亚克力材质，设置了符合光学规律的折射与反射参数，能够清晰展示腔室内部的液位与结构细节；进出液端的密封件采用红色丁腈橡胶材质，通过色彩区分强化结构辨识度。结构设计上采用双活塞错峰往复的工作原理，通过操作手柄的摆动带动偏心曲柄转动，进而驱动两个活塞依次完成吸液、排液行程，相比单活塞手动泵能够大幅降低流体输出的脉冲感，提升输送过程的稳定性，同时在进出液端分别设置了止回阀结构，避免流体倒流，保证泵体的增压效率。整体模型完成装配后进行了运动仿真验证，确认手柄摆动过程中曲柄转动顺畅，活塞往复行程符合设计预期，各密封位置的配合间隙满足流体密封要求，安装底座的固定孔位符合通用安装标准，既可以作为手动流体输送设备的设计参考，也可用于机械原理教学演示使用，完整展示了手动往复泵的工作逻辑与结构组成。
