150mm行程电动直线推杆执行器

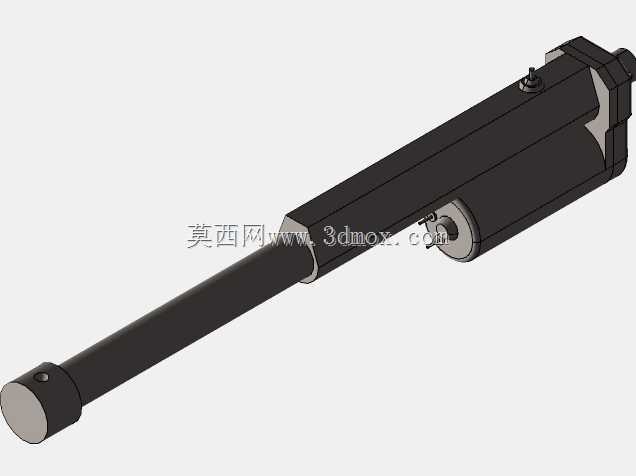

　　这款150mm行程的电动直线执行器，是小型自动化设备里常用的直线动力输出部件，整体采用长筒式集成布局，将驱动电机、减速机构、丝杠传动副与推杆活塞杆全部整合在同一轴系空间内，外露运动件仅为前端伸出的活塞杆段，整体结构紧凑，侧向占用空间极小，很适合安装在设备内部狭窄的安装腔体内。从实际应用场景来看，这类小行程电动推杆常被用在小型工装的夹紧工位、轻工设备的门盖启闭、检测设备的探头进给、智能家居的角度调节机构中，替代传统气动气缸完成定点推拉动作，不需要配套气源管路与电磁阀组，仅通过供电与控制信号即可完成动作，部署灵活性远高于气动执行元件。产品功能设计上，执行器尾部集成了驱动电机与减速箱，电机输出的旋转动力经减速机构增扭后传递给内部丝杠，

　　丝杠旋转带动与活塞杆固连的螺母做直线运动，将旋转运动转化为活塞杆的轴向伸缩，150mm的额定行程可以覆盖绝大多数短距离直线驱动需求，活塞杆端部设计有铰接安装孔，既可以通过端部孔位完成铰接安装，补偿安装过程中的微小同轴度误差，也可以搭配法兰接头完成刚性连接，适配不同的安装接口要求。外形尺寸与安装边界方面，执行器主体为等径直筒结构，最大外径集中在尾部电机集成段，活塞杆段直径更小，完全缩回状态下整体长度较短，伸出后活塞杆沿主体轴线方向延伸，不会产生侧向突出结构，安装时仅需要预留轴向的伸缩空间与尾部的接线空间即可，不需要额外预留侧向操作余量。设计思路上，这款执行器优先考虑了集成化与易安装性，将所有传动部件封闭在筒形壳体内部，

　　既可以阻挡车间内的粉尘、切削液进入传动副，也能避免运动部件外露引发的安全隐患，壳体外侧预留的安装凸台可以直接通过螺栓固定在设备立板或安装支架上，不需要额外设计复杂的转接工装。在结构细节上，活塞杆与壳体之间设置有导向支撑段，保证推杆伸出过程中的同轴度，避免承受径向偏载时出现卡滞，尾部的接线接口布局在壳体侧方，不会干涉执行器的轴向安装空间，整体建模完整还原了内部传动布局对应的外部壳体特征，各段直径、台阶位置、端部安装孔位都按照实际装配关系搭建，可直接用于设备布局阶段的干涉检查与安装空间校核，也能作为选型阶段的外形参考，确认执行器缩回与伸出两个极限位置是否会和周边设备部件发生碰撞。
