马斯卡里拉D2传感器安装承载板结构设计

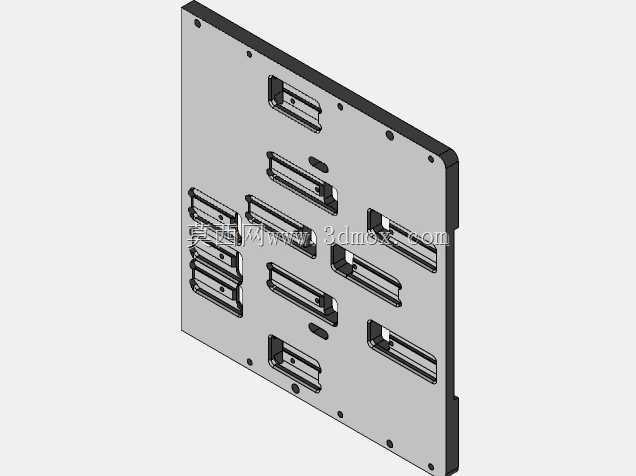

　　这款承载板件主要面向多组传感元件的集成安装场景，常见于工业检测工位、自动化产线的信号采集模组中，用来给多支同规格传感单元提供统一的安装基准，避免零散安装带来的位置偏差、走线混乱问题。从结构设计逻辑来看，板体整体采用矩形平板构型，边缘做了倒角处理，避免安装作业时锐边划伤操作人员，也能减少板件在狭小安装空间内的磕碰干涉。板面上排布的多组长槽型安装位，是针对传感元件的安装尺寸做的适配设计，槽位的长度预留了一定的调整余量，安装时可以根据实际检测点位的微调需求，在槽长范围内滑动调整传感元件的固定位置，不需要重新打孔加工，大幅降低现场调试的工作量。每一组槽位周边都做了局部沉台结构，一方面可以给传感元件的接线端留出避让空间，

　　避免元件安装后接线端顶到板体造成装配不到位，另一方面沉台的台阶面可以作为元件安装的Z向定位基准，保证所有安装在板上的传感元件工作面都处于同一平面，减少检测时的高度差带来的信号误差。板体四周均匀分布的圆形通孔是整板的固定安装孔，孔位间距按照通用工业安装支架的孔距标准设计，可以直接适配市面上常见的铝型材支架、设备安装立板的固定点位，不需要额外做转接件。设计时特意将固定孔位设置在板体边缘区域，避开了中间的元件安装区，安装锁紧时不会对中间的传感元件安装位造成挤压变形，保证板体中间区域的平面度长期稳定。板体厚度的选择兼顾了结构刚性和轻量化需求，在多组传感元件同时安装的状态下，板体不会因为元件重量产生中部下挠变形，同时整体重量控制在合理范围，

　　不会给安装支架带来额外的负载压力。槽位之间的加强筋结构（板体局部的凸起压型）提升了板体的抗扭刚性，即使在设备运行产生振动的工况下，板体也不会产生共振偏移，保证传感元件的检测位置稳定。所有槽位的开口方向都做了统一规划，方便传感元件的接线统一从板体一侧引出整理，避免走线交叉干扰信号传输，也方便后期维护时快速排查对应元件的线路。板体背面的定位凸点可以和安装支架上的定位凹槽配合，安装时不需要反复测量对齐位置，直接卡入凸点就能完成整板的初定位，再锁紧固定螺丝即可完成装配，大幅提升现场安装的效率。
