压缩天然气瓶组储供气集成装置

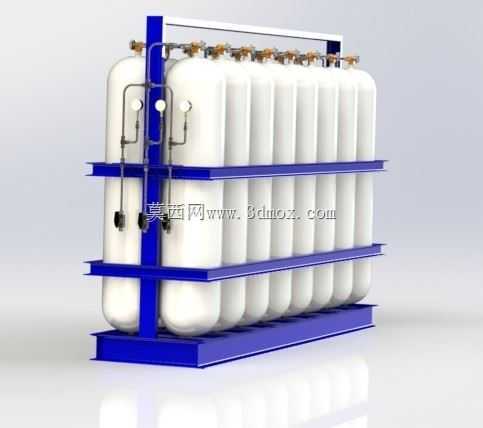

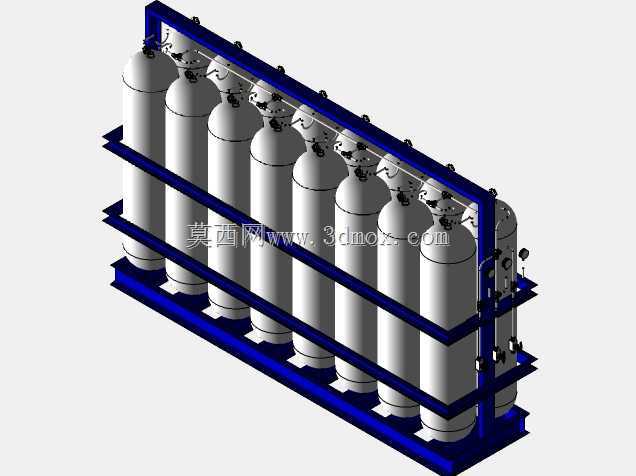

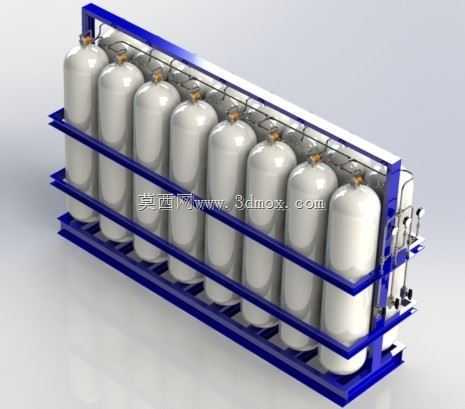

　　这套压缩天然气瓶组式储供气装置，主要面向小型燃气调压站、工业用户临时供气、加气站子站储气以及车辆改装测试等场景，用来在有限场地内集中储存高压天然气，并通过汇管将多路气瓶并联后统一输出，形成稳定的中高压气源。整体采用框架式结构，将多只立式高压气瓶固定在蓝色钢制撬座内，瓶身沿长度方向成排布置，上下两层横梁分别约束瓶肩和瓶底区域，避免运输或运行过程中出现晃动、碰撞。框架外侧预留了操作通道，端部集中布置阀门、压力表、安全阀和进出气管路，日常巡检时只需在端侧即可完成压力读取、阀门启闭和泄漏排查，不必进入瓶排内部。从结构设计思路看，模型重点还原了气瓶与框架的装配关系：每只气瓶通过抱箍或瓶座定位，瓶阀朝向统一，顶部汇管沿瓶排纵向延伸，

　　支管以短管形式接入各瓶阀，既保证管路走向简洁，也控制了流阻差异。端部管路设置了总进、总出接口和排污、泄放支路，安全阀的安装位置高于主管道，便于超压时迅速泄放；框架底部为连续型钢底座，可直接通过地脚螺栓固定在硬化基础上，也能按照撬装要求整体吊装转运。外形与安装边界方面，瓶组长度由气瓶数量决定，宽度覆盖单排瓶体外径加两侧护栏，高度包含瓶顶阀门与汇管空间；选型时需要在设备四周留出检修距离，端侧应保证阀门操作和管件拆装空间，上方不得布置影响吊装和泄放的障碍物。建模过程中，高压气瓶按细长薄壁容器处理，瓶口螺纹、护罩和瓶阀接口均按实际装配关系搭建；框架采用型钢焊接结构，横梁与立柱连接处体现加劲和支撑，管路部分区分主管、支管、阀门与仪表，

　　能够直接用于布置校验、干涉检查和方案汇报。对于结构工程师来说，这类模型的价值不只是外观展示，更在于明确瓶体间距、管阀操作位、框架受力点和基础固定方式，从而在项目前期判断场地是否满足安装条件，核算撬座承重与吊装点位，并为后续压力容器配管、安全距离复核和现场安装提供直观依据。
