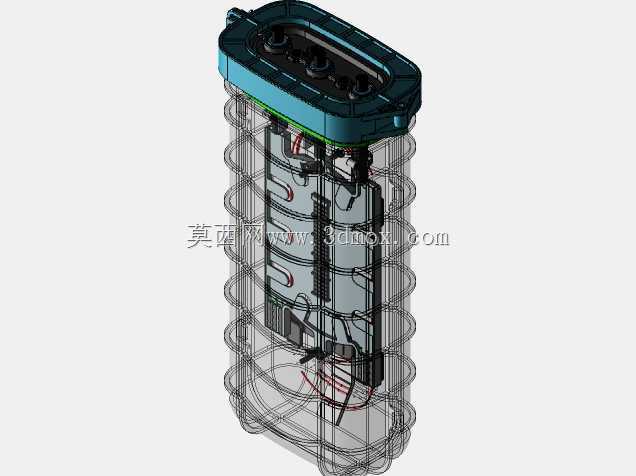

卧式多端口光纤接续密封外壳结构

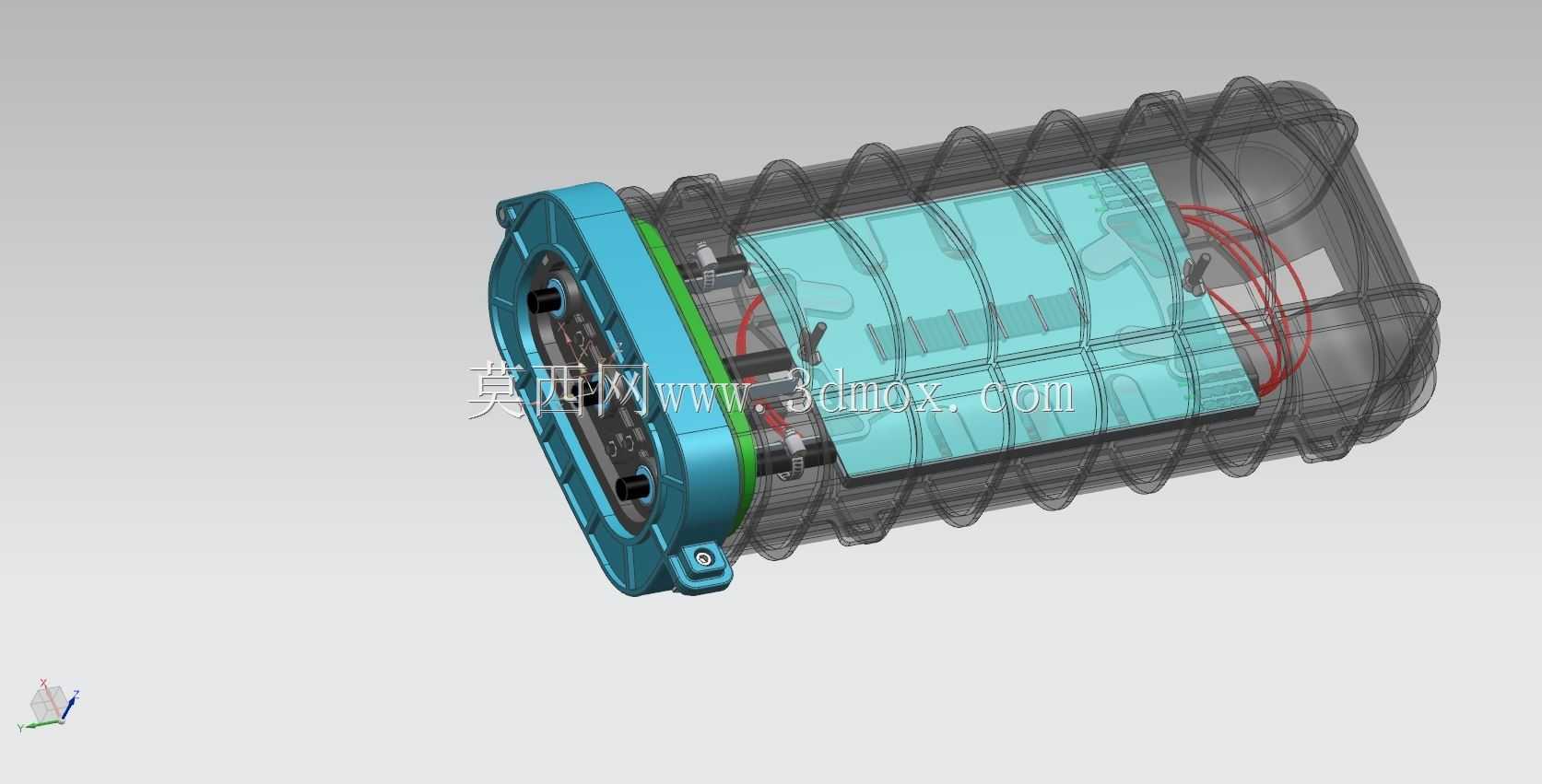

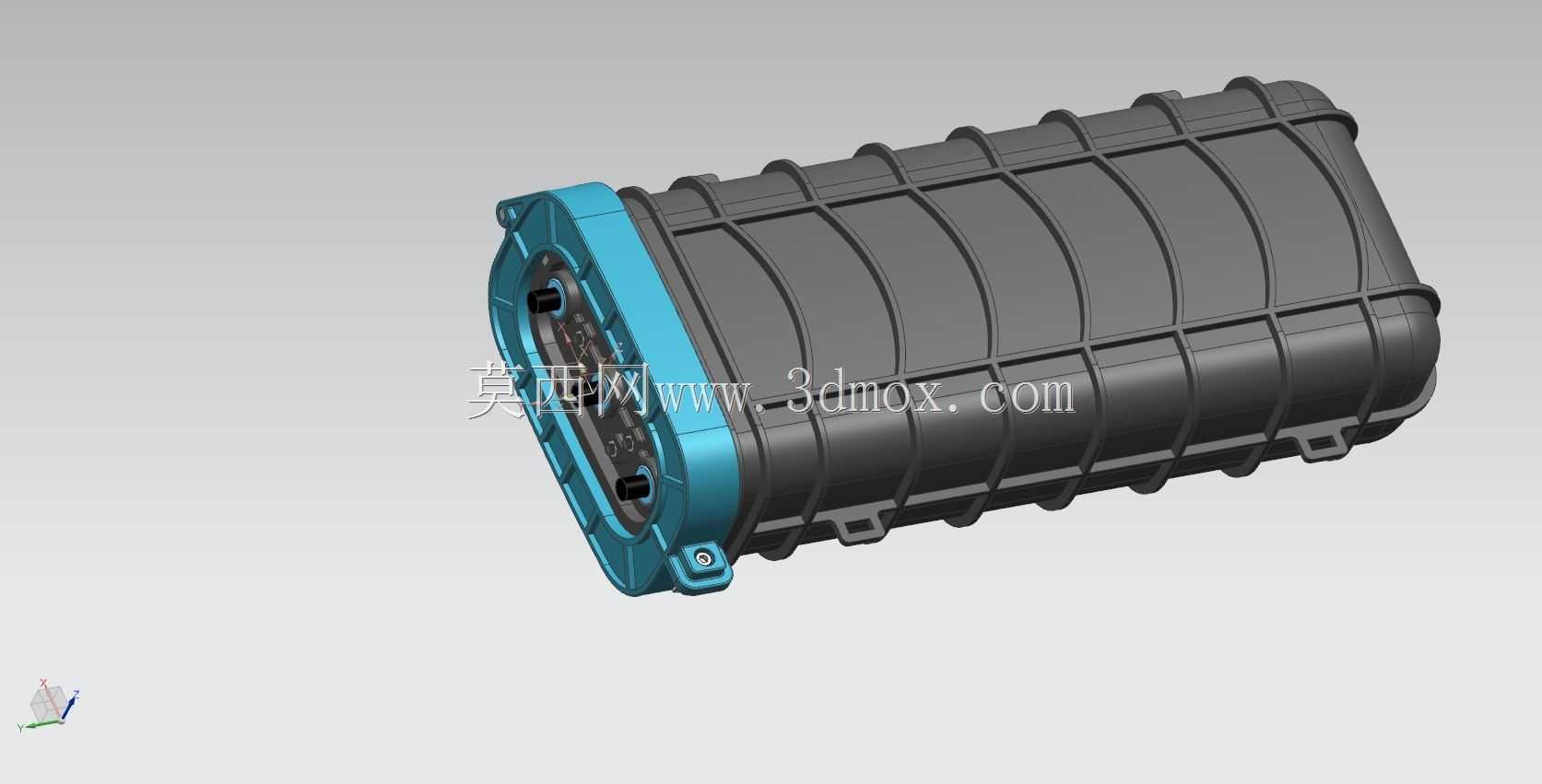

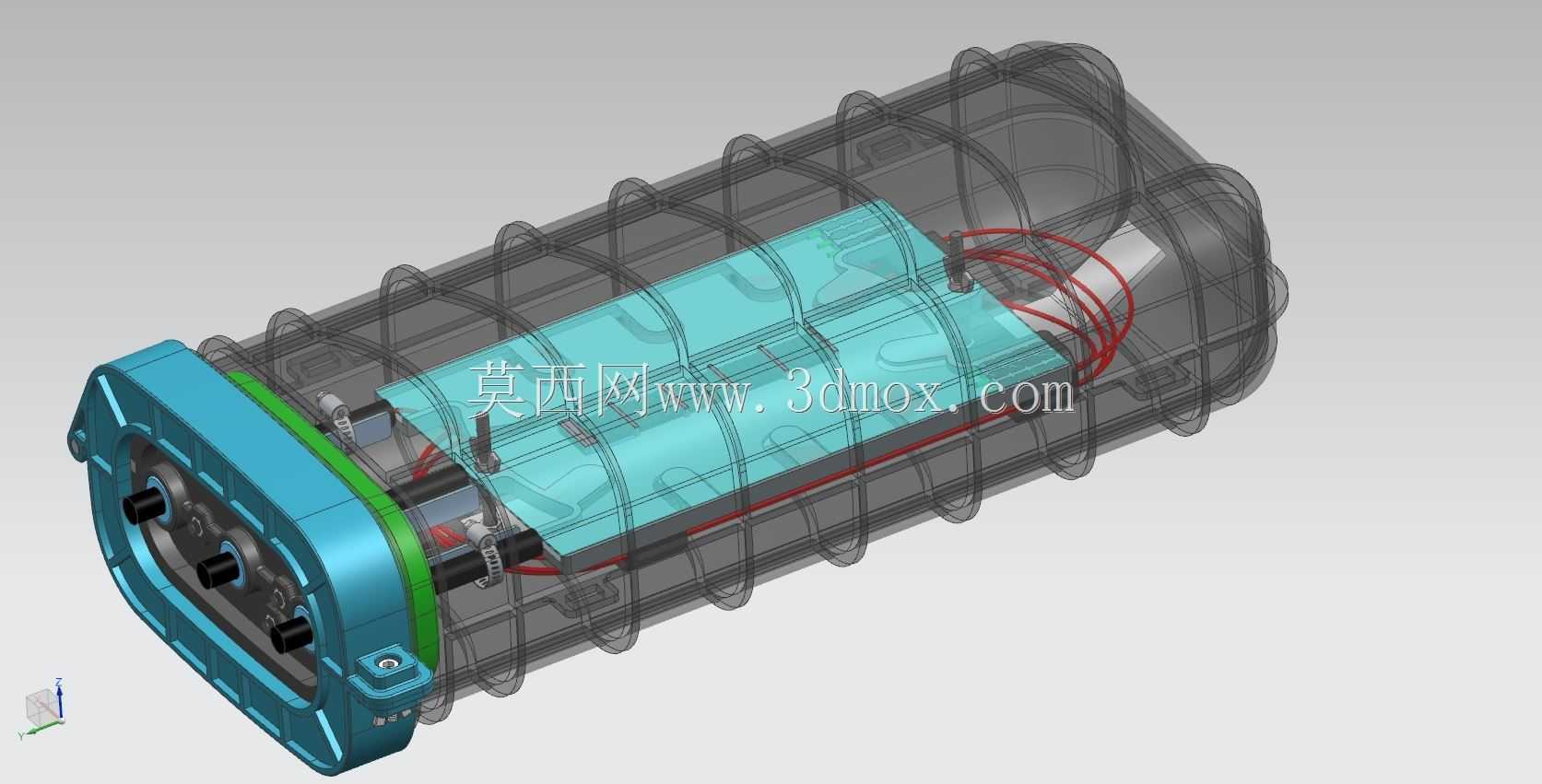

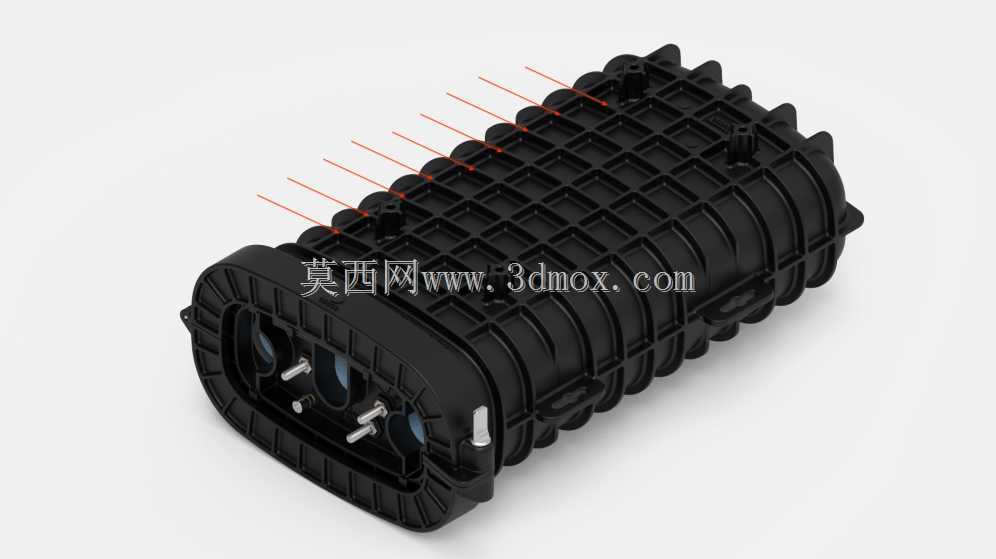

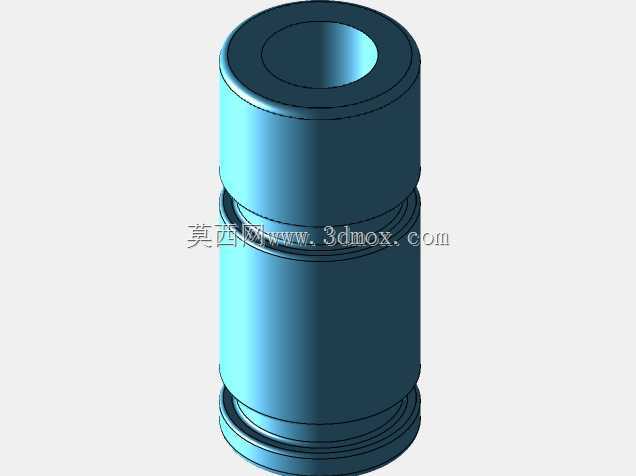

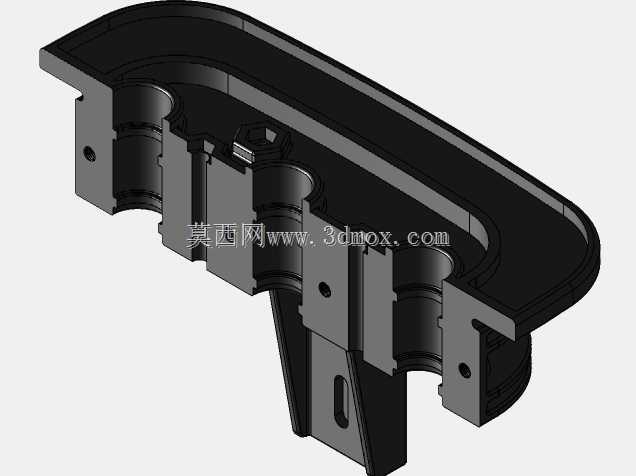

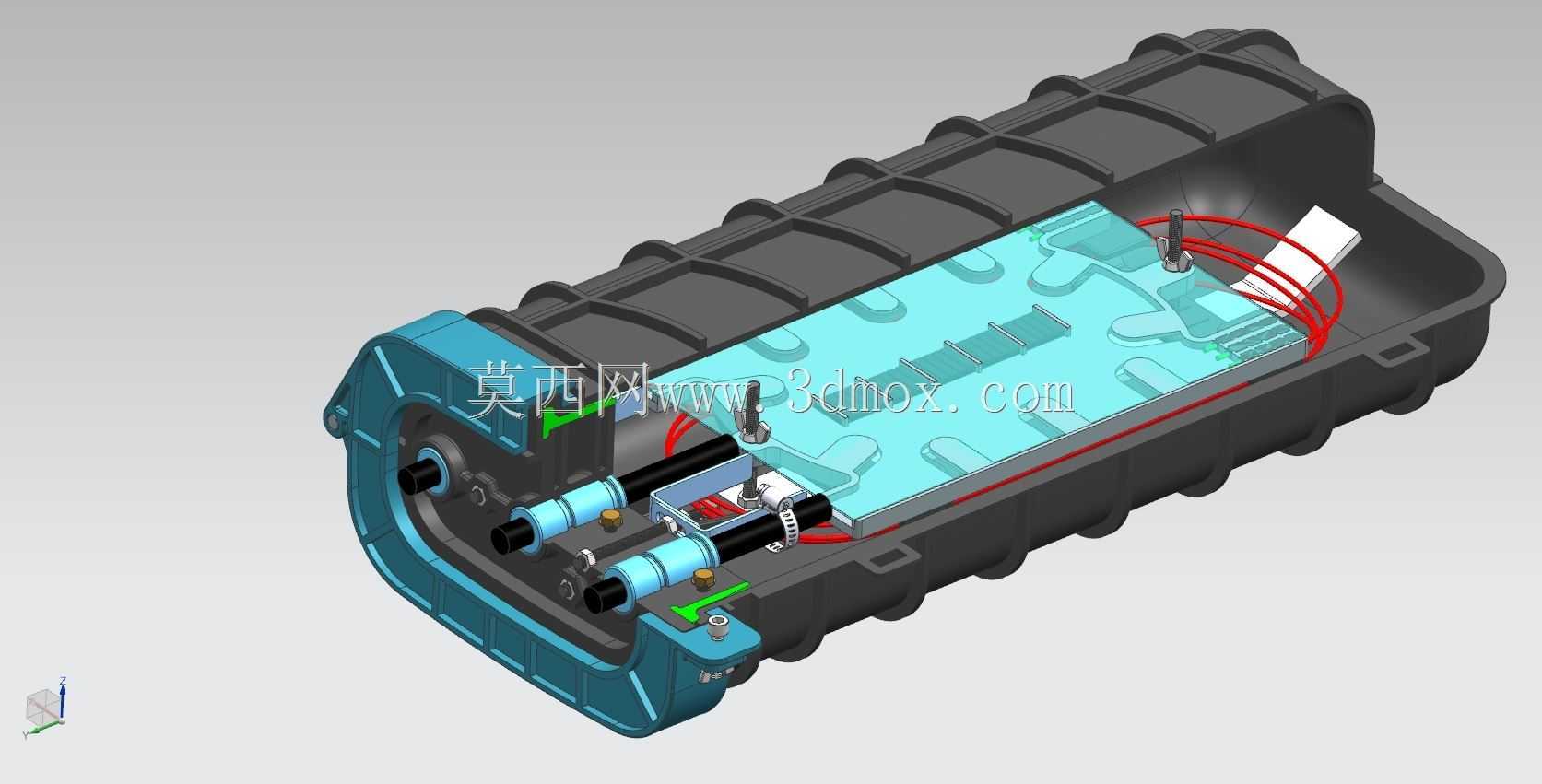

　　在光纤接入网的户外部署场景中，这类卧式密封外壳承担着光纤熔接后节点保护、多户配线分流的核心作用，常见于住宅小区地下管网、架空杆路、楼宇弱电井这类需要将主干光缆拆分至多个终端用户的节点位置，替代传统的简易接续包，解决多分支场景下的密封、抗冲击、光纤盘留空间不足的问题。从结构设计逻辑来看，整体采用卧式长筒构型，是为了适配多组进出线端口的排布需求，端部集成的四个圆形端口分别对应主干光缆入口与三个配线出口，每个端口内部预留了密封胶圈安装槽与光缆锁紧结构的安装位，安装时可通过配套的金属紧固件压紧橡胶密封件，实现IP68级的防水防尘效果，满足户外埋地、淋雨、高低温交变环境下的长期使用要求。壳体外表面设计的纵横交错加强筋结构，并非单纯的造型装饰，

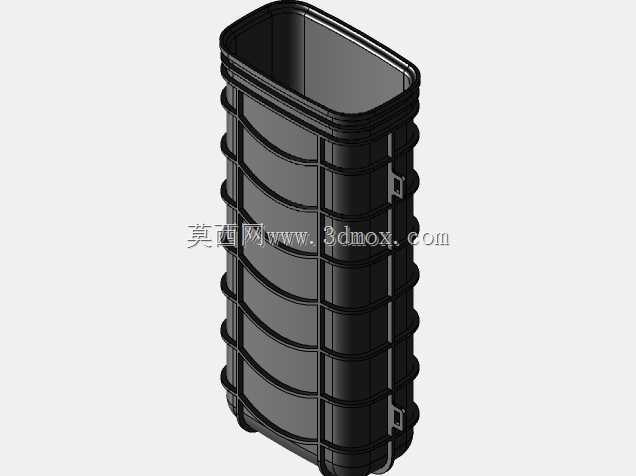

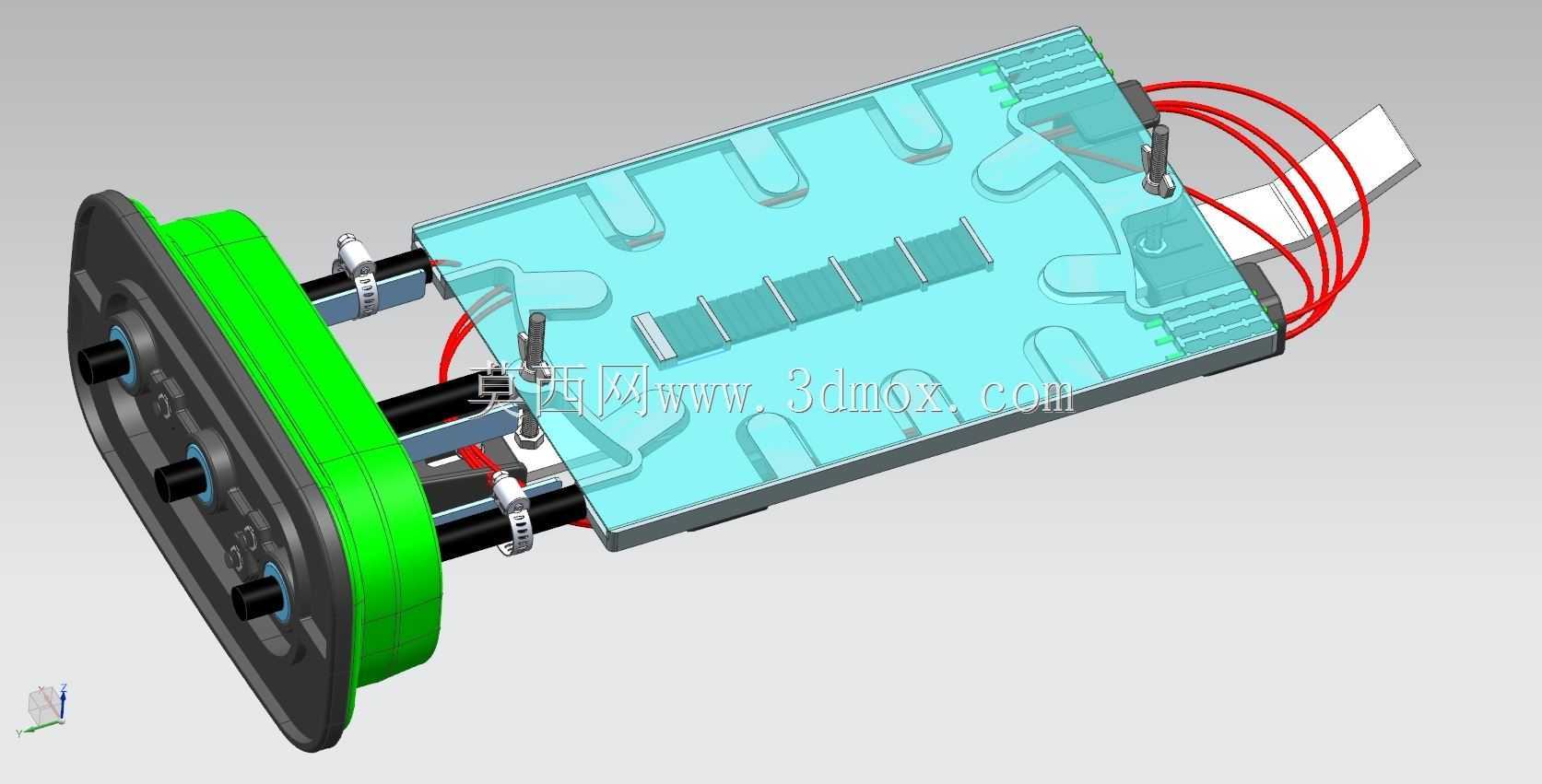

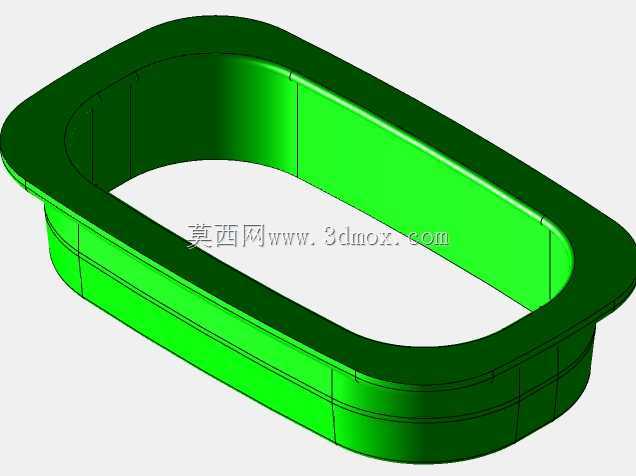

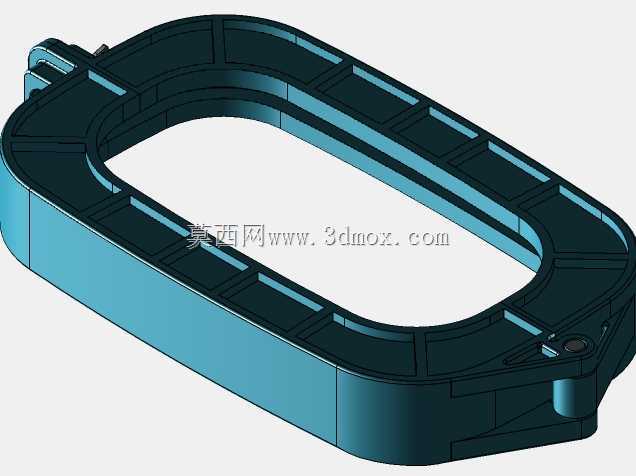

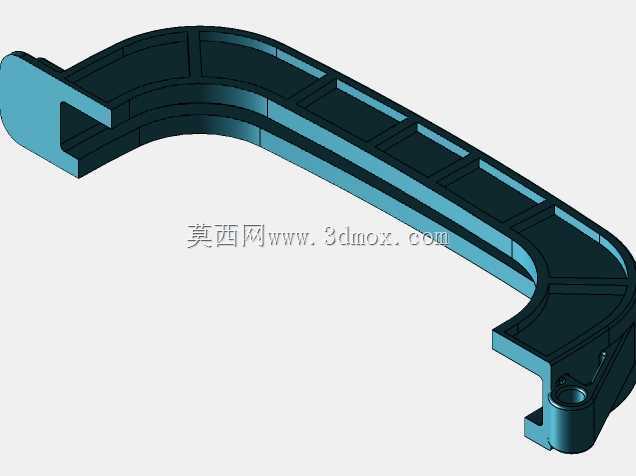

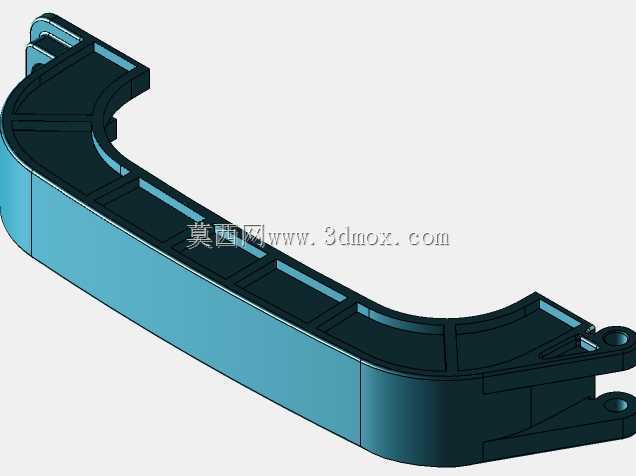

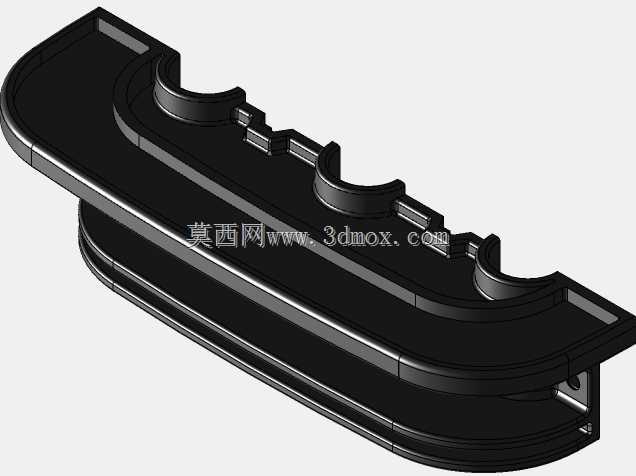

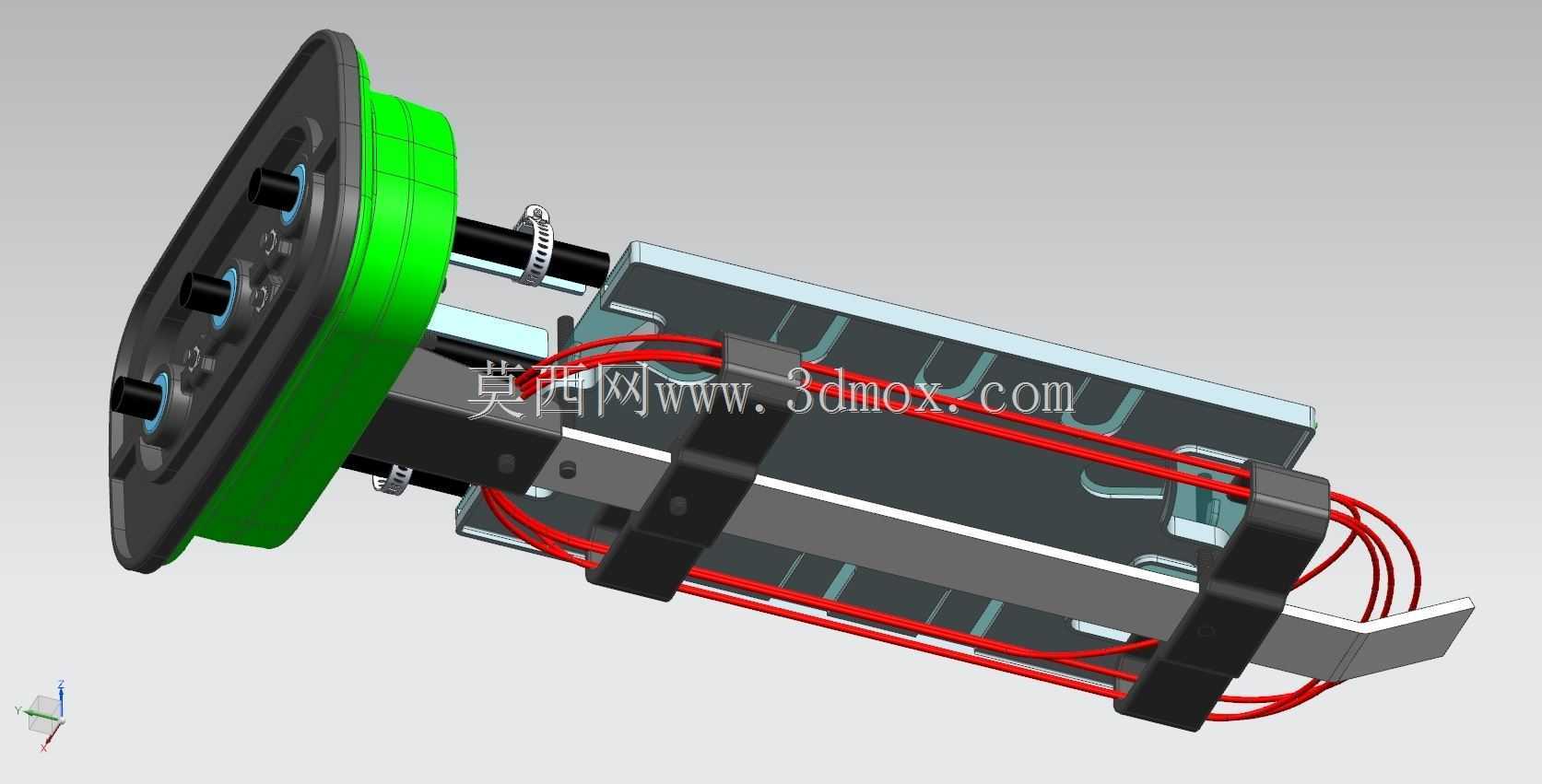

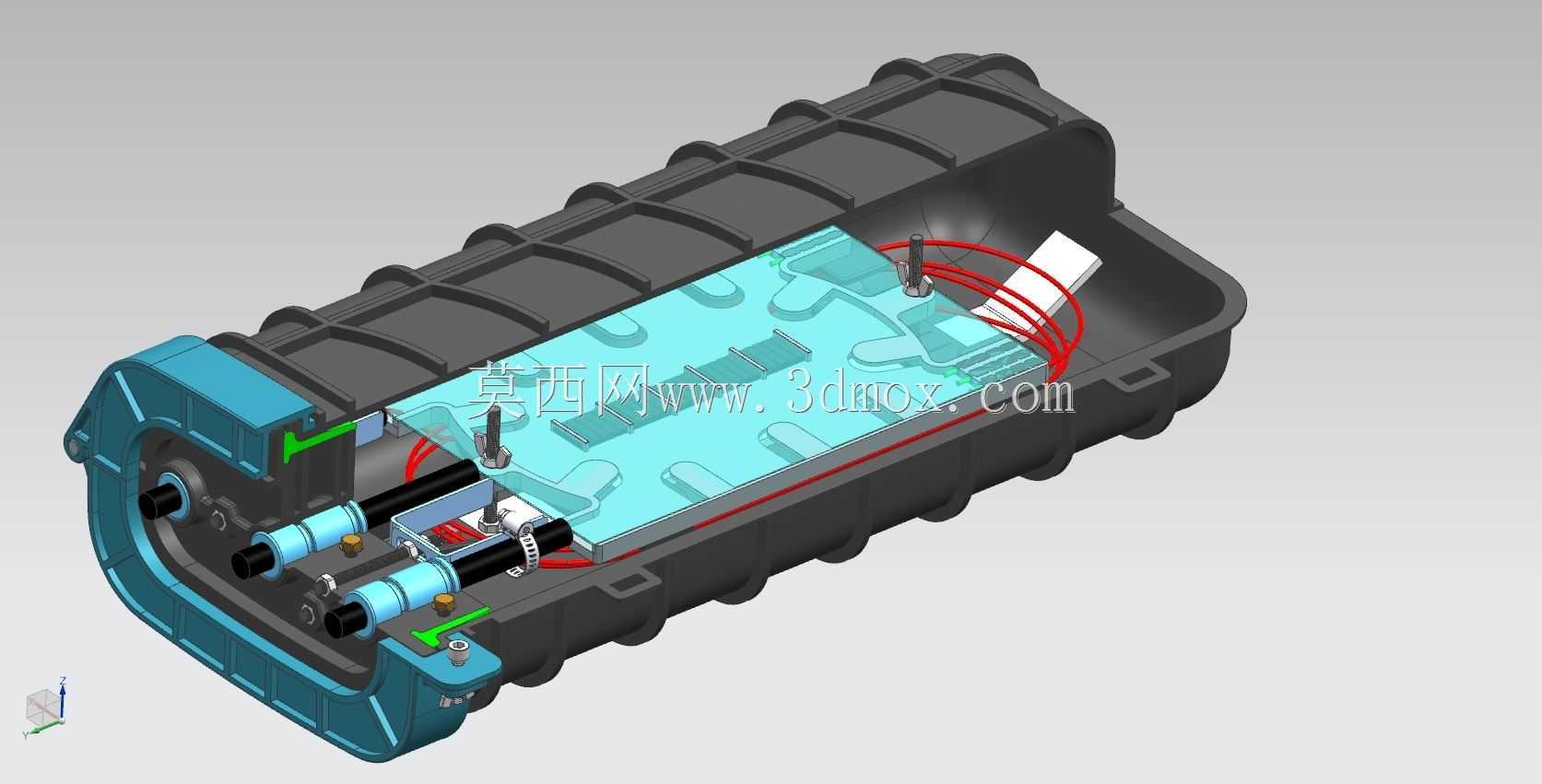

　　一方面是提升薄壁注塑壳体的整体刚性，避免堆叠、挤压、外力冲击时出现壳体变形导致密封失效，另一方面加强筋形成的格栅结构可以增加壳体与空气的接触面积，在户外暴晒环境下加快壳体散热，减少内部温度累积对光纤涂覆层的老化影响。壳体上下盖的合模面采用了整圈嵌入式止口结构，合模时止口内可嵌入连续的发泡橡胶密封条，通过周向均匀分布的卡扣与端部的金属锁紧螺钉实现均匀压紧，相比传统的平面密封结构，止口结构可以避免密封条受外力挤压出现移位，同时能阻挡外部水流直接冲击密封面，提升长期密封可靠性。壳体内部预留了足够的光纤盘留空间，设计时按照单芯光纤最小弯曲半径30mm的要求规划了盘纤轮的安装位置，可同时容纳主干光缆的纤芯盘留与配线光缆的熔接保护套管固定，

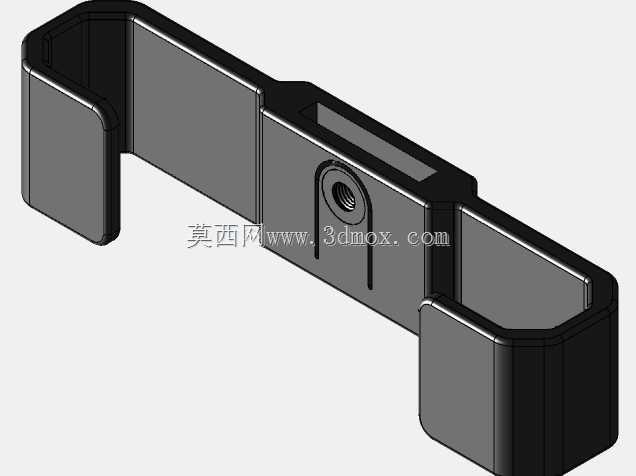

　　避免光纤出现弯折损耗超标的问题，内部还预留了接地柱安装位，可将光缆的金属加强芯可靠接地，防范雷击感应电流对终端设备的损坏。从安装边界来看，壳体两端设计的一体式挂耳结构，既可以适配抱箍安装在架空水泥杆上，也可以通过膨胀螺丝固定在弱电井壁或者机柜内部，安装时不需要额外配置转接支架，挂耳上的长条形安装孔可以适配不同孔距的安装点位，降低现场施工的适配难度。进出线端口的尺寸按照常规室外光缆的外径范围设计，可适配直径8mm到18mm的不同规格光缆，每个端口的锁紧结构采用旋压式设计，不需要专用工具即可完成光缆的固定与密封，适合野外无电源场景下的快速施工。壳体的边角位置全部采用大圆角过渡，一方面是减少注塑成型时的应力集中问题，

　　提升壳体的抗摔抗冲击性能，另一方面也避免施工人员安装时被尖锐边角划伤，符合户外施工设备的安全设计要求。在结构细节上，壳体表面的防滑纹理设计，方便施工人员在戴绝缘手套的情况下开合壳体、拧紧锁紧件，即使在雨天手部沾水的情况下也能稳定施力。端部的金属紧固件采用不锈钢材质，避免长期户外使用出现锈蚀导致无法开合维护的问题，所有塑料材质均选用抗UV改性的工程塑料，可在-40℃到65℃的环境温度范围内保持结构强度与密封性能，不会出现低温脆裂、高温软化的问题。这类壳体的设计核心是在有限的外形尺寸内，最大化利用内部空间容纳光纤熔接与盘留结构，同时通过多重密封结构、加强筋结构、适配性安装结构，满足户外通讯线路节点的长期免维护使用需求，相比传统的立式接续盒，卧式构型的内部空间利用率更高，多端口排布更合理，在多户配线的场景下可以减少接续节点的数量，降低线路故障点，提升光纤接入网的整体可靠性。
