电缆弯曲测试用钢丝修补设备结构设计

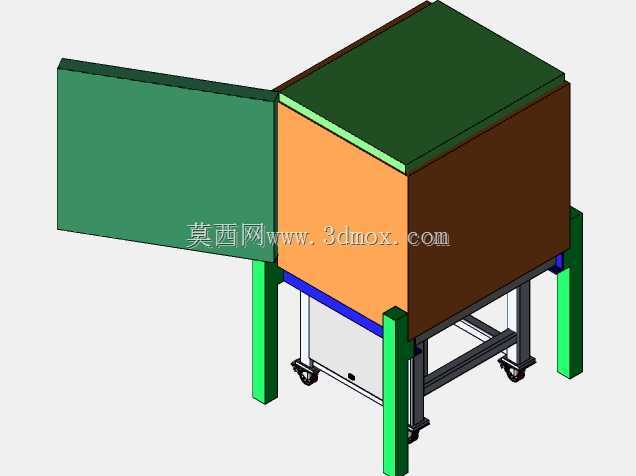

　　在线缆制造与质量检测环节，成品电缆的耐弯曲疲劳性能是核心考核指标之一，反复弯折过程中钢丝加强芯出现断丝、磨损后，若直接报废整段测试样件会大幅提升试验成本，这套设备正是兼顾电缆弯曲循环测试与钢丝局部修补功能的专用工装，可在测试工位直接完成受损钢丝的修整接续，无需将样件从测试工位移除，避免二次装夹带来的测试基准偏差。从结构布局来看，设备采用铝型材搭建主体框架，型材拼接处采用角件与螺栓锁紧的标准连接方式，框架底部预留了工作台安装面，可直接固定在实验室标准防静电工作台面上，整体安装边界控制在800mm×600mm×700mm范围内，不会占用过多试验台空间，框架立柱上预留了多组T型槽安装位，

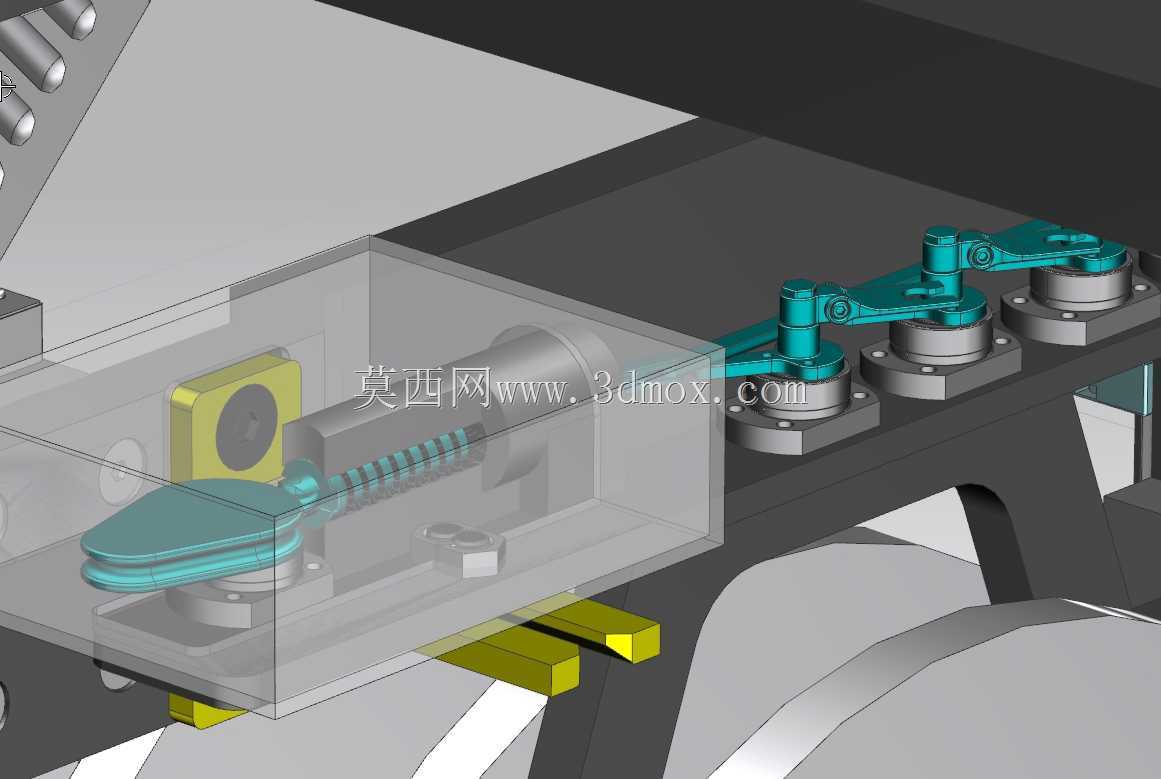

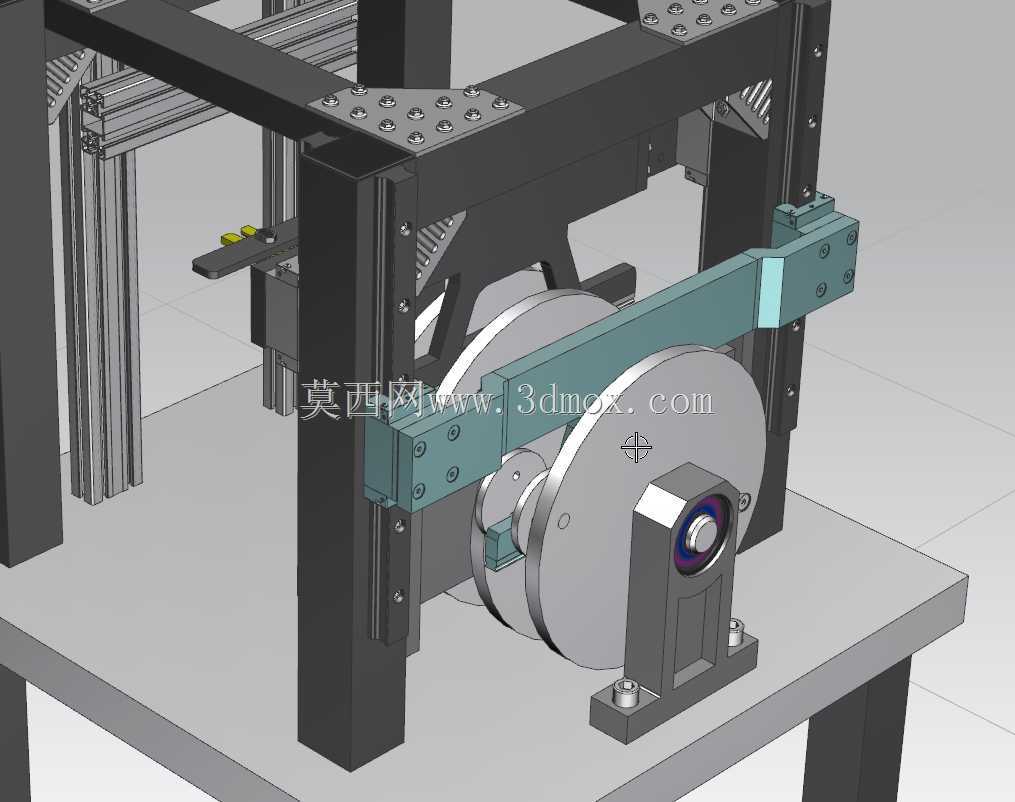

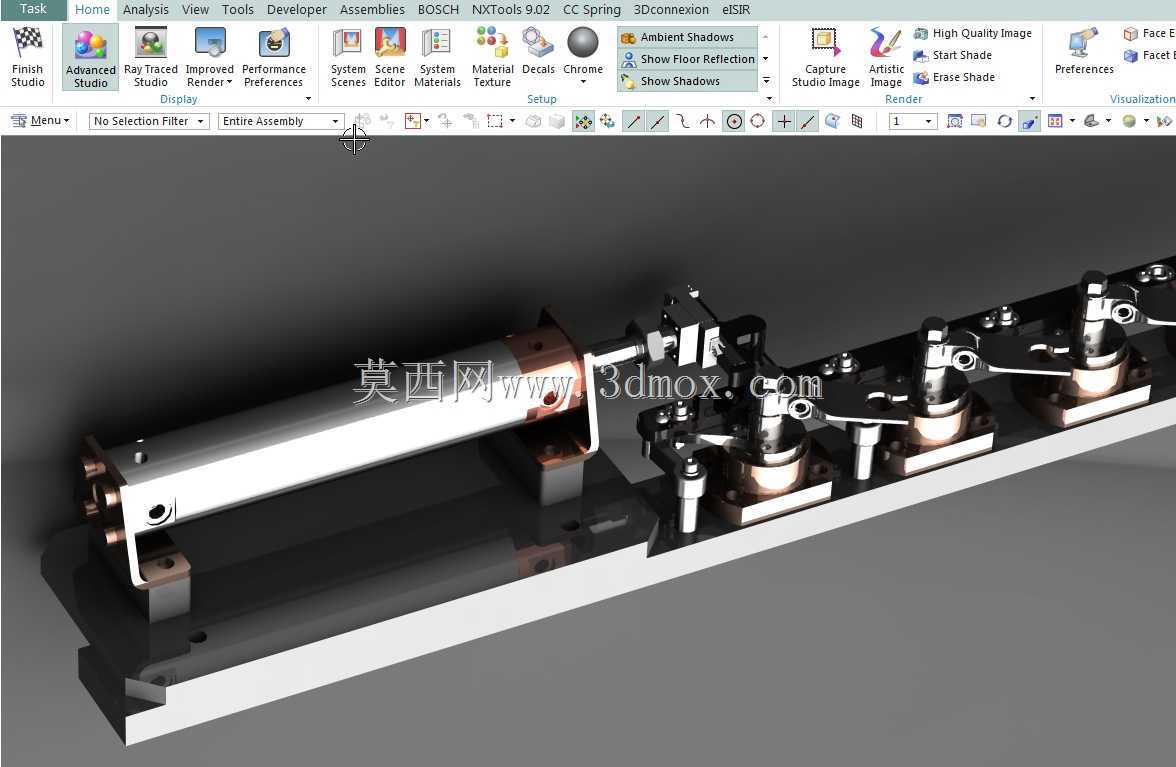

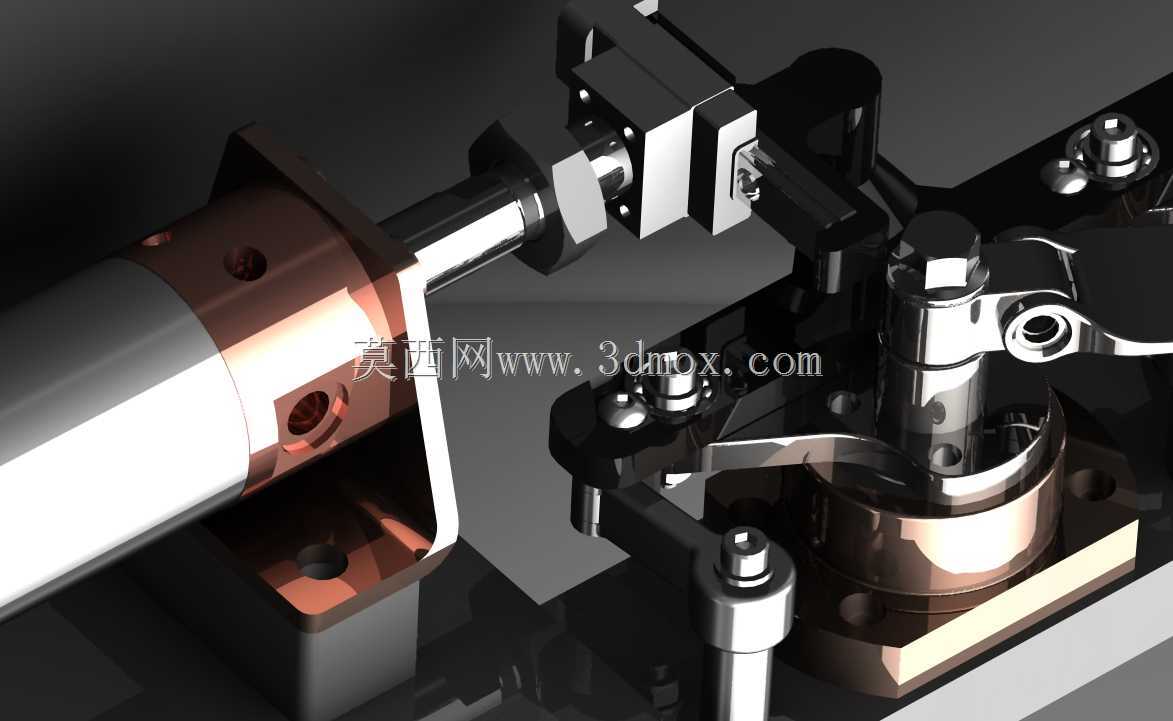

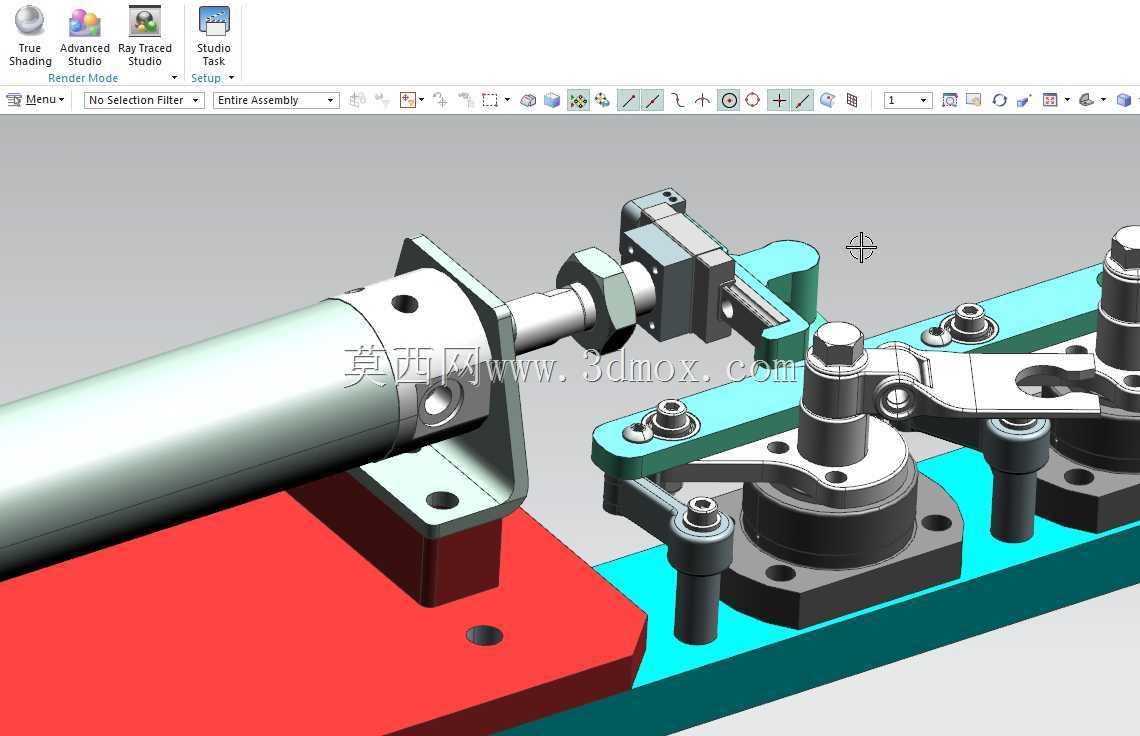

　　可根据不同线径的测试样件调整滚轮组件的安装高度与前后位置。核心执行部分采用双滚轮组结构，两个带圆弧槽的金属滚轮通过轴承座固定在横向安装梁上，滚轮槽型根据常见电缆外径做了R角匹配，测试过程中电缆被夹持在两个滚轮之间，横向梁通过曲柄滑块机构与驱动单元连接，可带动滚轮组做往复直线运动，模拟电缆反复弯曲的受力状态，滚轮的圆弧槽表面做了抛光处理，避免测试过程中刮伤电缆外护套。钢丝修补模块集成在滚轮组旁侧的安装位上，包含钢丝导向套、压接钳固定座与微调滑台，当检测到电缆内部钢丝加强芯出现局部断丝时，可将待修补段移动到修补工位，通过导向套定位钢丝接头位置，微调滑台可实现0.02mm精度的位置调整，保证两段钢丝对接同轴度，压接结构采用杠杆式省力设计，

　　操作人员无需施加过大外力即可完成钢丝接头的压接固定，压接完成后可直接回到弯曲测试工位继续试验，无需重新校准样件位置。设计过程中充分考虑了不同规格线缆的适配性，滚轮组件设计为快拆结构，更换不同槽径的滚轮仅需松开两个锁紧螺钉即可完成，无需拆解整个横向梁结构；驱动部分的连接轴采用键连接传动，可根据测试需求调整往复行程，行程调节范围在0-150mm之间，可覆盖常规民用电缆、工业控制电缆的弯曲测试行程要求。设备的所有运动副位置都预留了润滑注油孔，日常维护时可直接通过注油孔加注润滑脂，无需拆解结构；电气走线全部沿铝型材的内置槽布置，外部无裸露线缆，避免试验过程中线缆被运动部件剐蹭。从受力角度分析，框架的铝型材选型经过刚度校核，在滚轮组最大行程、

　　最大测试线径对应的负载下，框架的最大形变量控制在0.1mm以内，不会因为框架变形影响测试精度；轴承座采用铸铁材质，相比钣金件拥有更好的减震性能，长时间往复运动过程中不会出现明显的振动偏移。这套设备的设计没有采用复杂的非标定制零件，80%以上的结构件都采用工业标准件，铝型材、螺栓、轴承、直线导轨等都可直接从市场采购，后期维护更换零件的成本极低，同时整体装配难度不高，普通的机械装配人员按照装配图纸即可在半天内完成整机组装，不需要专用的装配工装。在实际使用场景中，这套设备既可以作为线缆生产企业实验室的专用测试设备，也可用于钢丝加强芯线缆的现场修补作业，去掉驱动单元后可作为独立的钢丝修补工装使用，适配多场景的使用需求。
