小型药丸定量分料出料执行机构

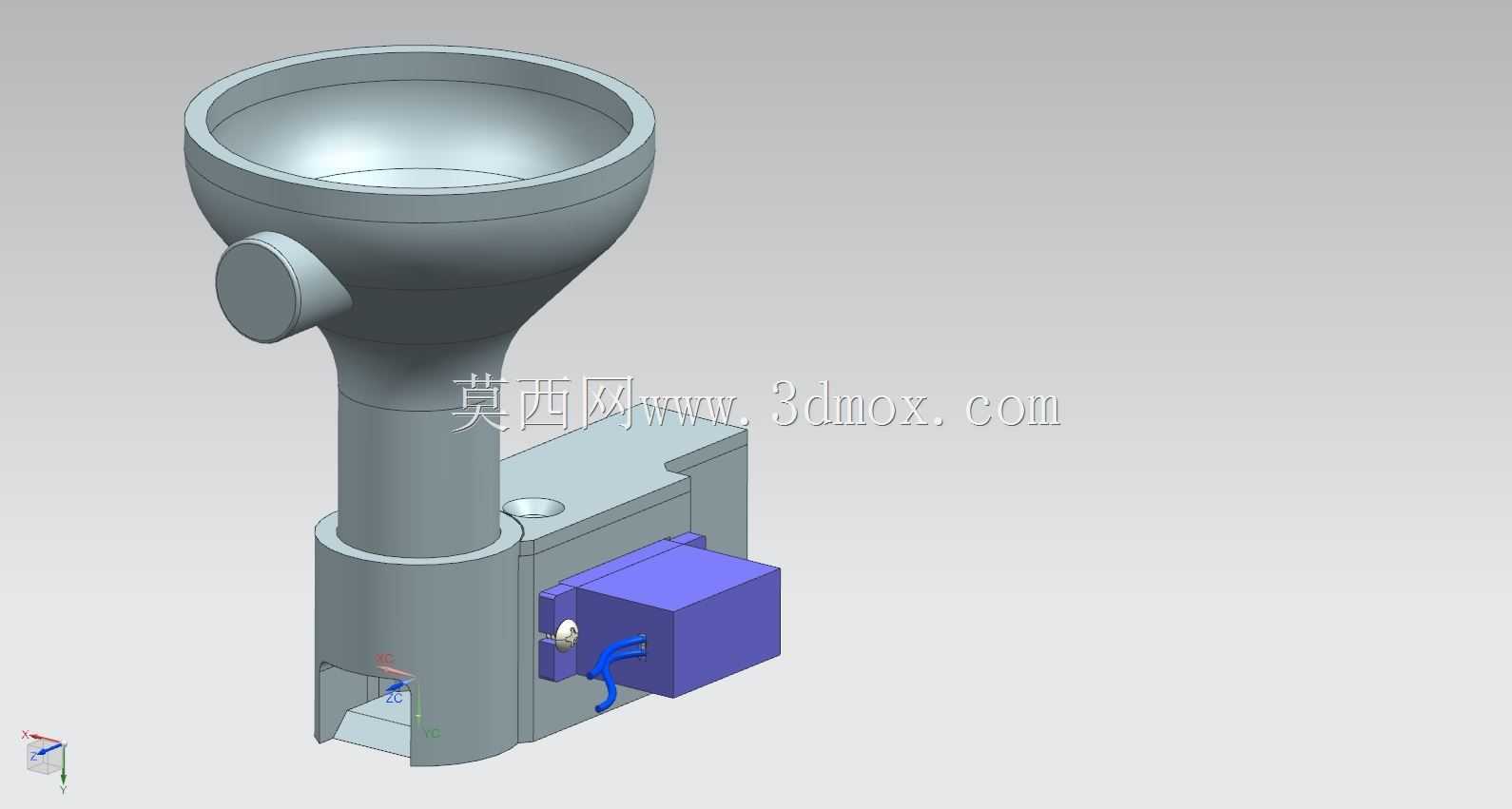

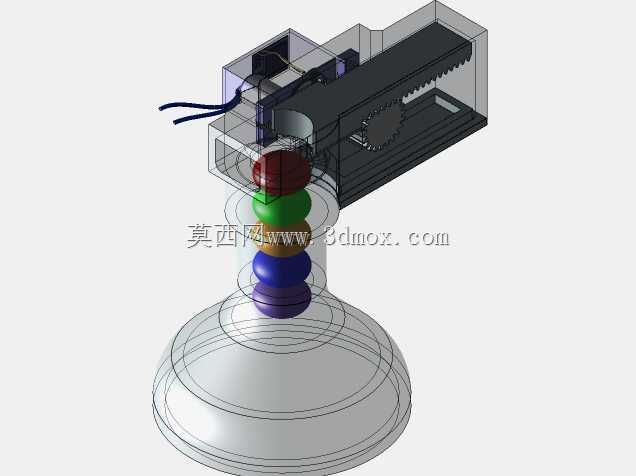

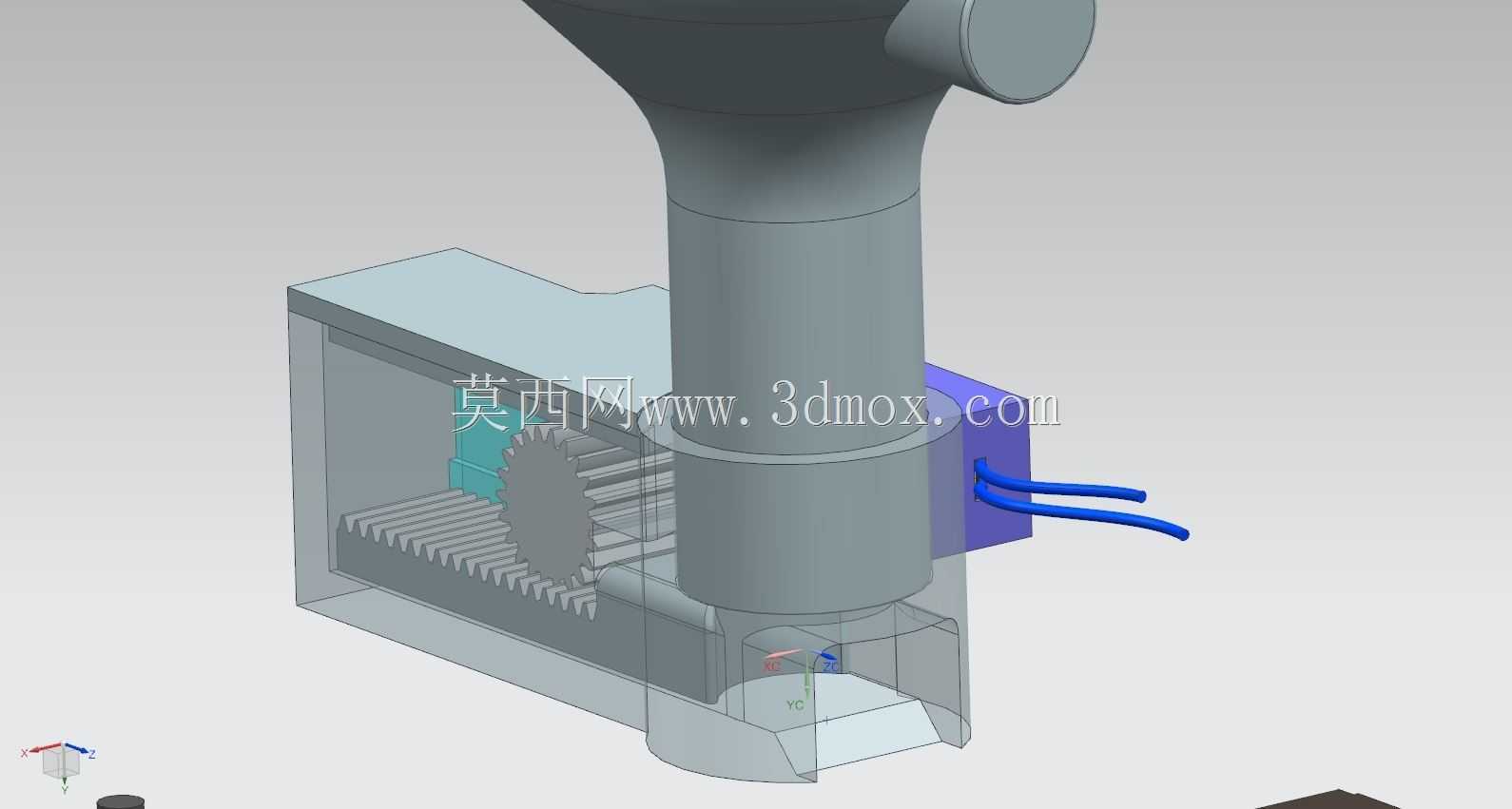

　　该机构主要应用于小型制药生产线、实验室药剂分装工位的单颗药丸定量出料环节，可对接后续泡罩包装、瓶装计数工序，解决小直径丸剂分料过程中卡料、多料、出料精度不足的常见问题，适配直径3-8mm的球形、类球形丸剂物料，也可通过调整分料轮容腔尺寸适配小型片剂、硬胶囊的分料作业。整体结构采用上方漏斗式储料仓设计，仓体内壁做光滑圆弧过渡，无直角积料死角，储料仓下部的缩颈段直接对接分料腔体，仓体侧面预留的圆形接口可对接负压除尘或微量气吹管路，当物料流动性偏差时可通入低压干燥空气辅助物料下落，避免丸剂在仓内架桥堵塞。分料核心采用带定量容腔的轮式结构，动力端通过侧置的驱动单元带动齿轮副传动，驱动单元安装在腔体侧面的方形安装位上，安装面做定位凸台设计，

　　可保证驱动轴与分料轮的同轴度误差控制在0.05mm以内，避免传动过程中出现卡滞、偏磨问题。分料轮的容腔尺寸按照单颗丸剂的最大外形尺寸做0.2mm的间隙设计，每旋转一个工位即可带出单颗丸剂，从腔体下部的出料口落下，分料转速可根据后端生产线的节拍调整，常规工况下转速控制在30-60r/min即可满足每分钟30-60颗的分料需求，不会因为转速过高导致丸剂被挤压破损。整体机架采用一体化块式设计，分料腔体与下部安装座为整体加工结构，可直接通过安装座底部的四个安装孔固定在生产线的安装台面上，安装孔位间距按照常规小型分装设备的安装基准设计，可直接替换原有同类型分料机构无需重新加工安装面。设计过程中针对丸剂易破损的特性，

　　所有与物料接触的内壁均做圆角处理，分料轮与腔体的配合间隙控制在0.1mm以内，既不会因为间隙过大夹碎丸剂，也不会因为间隙过小导致转动阻力过大。储料仓的容量设计为可容纳200-300颗常规直径6mm的药丸，可满足3-5分钟的连续供料需求，无需频繁补料，同时仓体上部的大口径设计也方便操作人员快速补料，无需额外对接自动上料管路即可适配小批量试生产场景。侧置的驱动单元采用模块化设计，可根据使用场景更换不同扭矩的驱动部件，若应用在无尘车间场景，可将驱动单元替换为洁净级伺服组件，安装接口完全通用无需修改主体结构。出料口的尺寸设计为略大于单颗丸剂直径，可保证丸剂垂直下落不偏移，可直接对接下方的计数传感器或落料滑道，无需额外增加导向结构。整体结构的所有外露部件均做无锐角处理，方便日常清洁消毒，符合制药设备的卫生设计要求，拆卸时仅需拆下侧置的端盖即可取出分料轮进行清洁或更换，无需拆解整个机架，可快速完成不同规格丸剂的生产切换。
