可拆装组合式双自行车挂载固定架结构

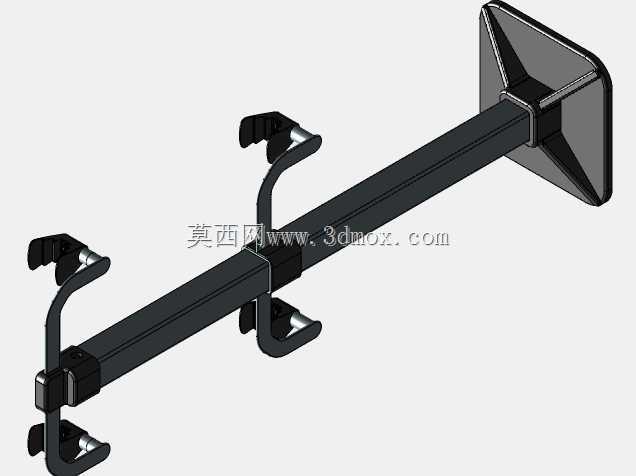

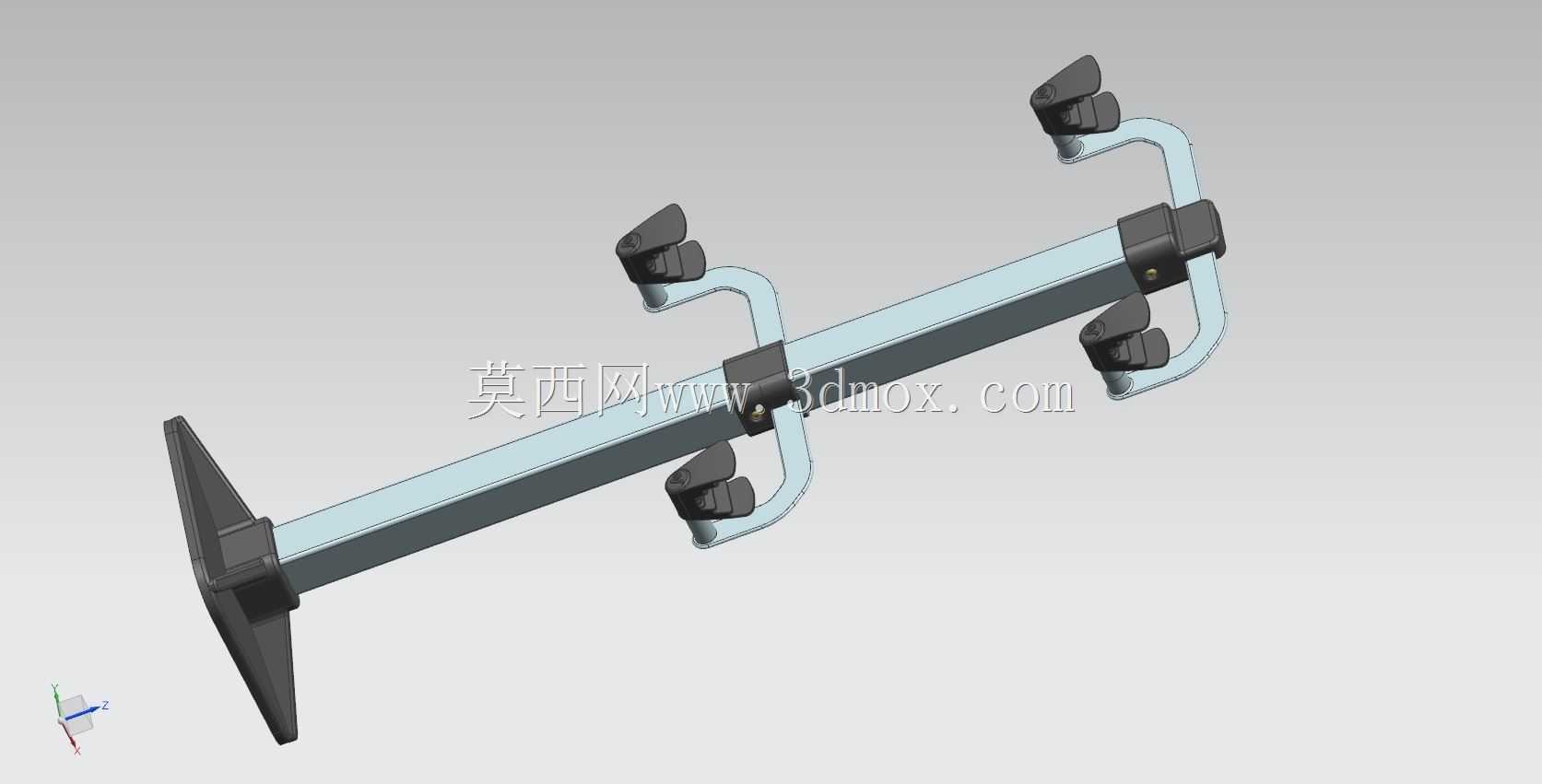

　　不同车架尺寸的自行车固定需求。架体一端设计有尖状定位插脚，这个结构并非装饰件，在实际使用时可以插入车载挂载位的预留插槽、或是地面的预留固定孔内，实现架体本身的基础定位，避免架体在挂载车辆后出现整体滑移。架体上的四组挂钩式卡扣是直接接触自行车车架的承载部件，每一组卡扣都做了弧形贴合面设计，能够贴合自行车车架圆管的外壁曲面，卡扣与主横梁之间通过弯折的连接臂实现位置延伸，连接臂的弯折角度经过反复校核，保证两台自行车挂载后车架之间留有足够的间隙，不会出现车把、脚踏互相干涉碰撞的问题。整套结构最核心的设计亮点在于柱塞销锁卸结构，所有卡扣与主横梁的连接位置、甚至架体本身的分段连接位置，都采用柱塞销作为锁止元件，不需要额外的拆装工具，日常户外骑行、车辆搭载自行车出行的场景中，多辆自行车的固定收纳一直是容易被忽略但直接影响使用体验的结构环节，这款双车适配的挂载固定架，核心解决的就是两台自行车在非骑行状态下的同步固定、快速拆装重组的实际需求，不管是家用车载后置挂载、户外营地临时停放规整，还是小型骑行站点的车辆收纳，都能通过这套结构实现稳定的限位固定，避免多车堆叠产生的剐蹭、倾倒问题。从结构设计逻辑来看，整套架体采用主横梁作为核心承载基体，主横梁选用截面规整的矩形型材作为主体，一方面矩形截面的抗扭、抗弯性能优于同重量的圆管结构，在承受两台自行车的侧向、垂向载荷时不会出现明显的形变，另一方面平直的型材表面也方便挂载卡扣的位置调整，适配不同轮径、

　　只需要按压柱塞销的弹珠端就可以实现卡扣位置的滑动调整、或是架体分段的拆卸分离，拆卸后的架体可以拆分成多个短段部件，方便收纳携带，重新组装时只需要将分段对准柱塞销孔位，推入后柱塞销自动弹入锁止孔即可完成固定，整个拆装过程不需要额外紧固件，也不会出现零件散落丢失的问题。从安装边界尺寸来看，主横梁的长度经过严格控制，挂载两台常规26寸自行车后，整体横向宽度不会超出家用SUV的车身宽度范围，避免车载挂载时超出车身限宽带来的通行风险；架体的垂向高度在挂载车辆后，最低点距离地面的高度符合道路通行的离地间隙要求，不会出现过坎、过坡时刮擦地面的问题。卡扣的开合角度做了限位设计，最大开合角度能够适配直径25mm到45mm之间的自行车车架圆管，

　　覆盖了市面上绝大多数山地车、公路车、城市通勤车的车架管直径范围，不需要额外更换卡扣配件就能适配多数车型。在结构强度校核层面，主横梁的壁厚选择兼顾了轻量化与承载需求，整套架体自重控制在合理范围内，单人就可以完成搬运、安装、拆卸操作，同时在承受两台自行车总重量的静载荷、以及车辆行驶过程中的振动冲击载荷时，主横梁的最大形变量控制在许可范围内，不会出现永久变形。连接臂与主横梁的连接位置做了局部加强处理，避免长期承受交变载荷后出现连接位置的疲劳断裂，卡扣的接触位置预留了软质缓冲垫的安装槽位，实际使用时可以粘贴橡胶缓冲垫，避免刚性接触刮花自行车车架的漆面。这套结构没有采用复杂的一体化焊接设计，所有可拆卸部件都通过柱塞销实现连接，

　　一方面降低了生产加工的难度，各个部件可以单独加工后再进行组装，不需要制作复杂的焊接工装，另一方面当某个部件出现损坏时，可以单独拆卸更换对应的零件，不需要整体报废架体，降低了后期的维护成本。在实际使用场景中，除了车载后置挂载的用途，这套架体也可以固定在墙面作为家用自行车停放架使用，只需要将主横梁两端通过膨胀螺栓固定在墙面上，调整好卡扣的位置，就可以实现两台自行车的壁挂式收纳，节省室内的停放空间；也可以搭配立式支架作为户外临时停车架使用，在骑行活动现场快速组装完成后，为参与活动的骑行者提供车辆停放位，活动结束后可以快速拆卸收纳转运，重复利用率远高于传统的焊接式固定停车架。设计过程中也充分考虑了不同使用场景的适配性，主横梁上预留了多个等间距的柱塞销安装孔位，用户可以根据实际的挂载需求调整卡扣的数量和位置，如果只需要挂载一台自行车，可以拆下多余的两组卡扣，降低架体的自重，也可以根据自行车的车架结构调整卡扣的间距，适配不同长度的自行车车架，避免出现固定位置不合理导致的车辆固定不稳的问题。整套结构没有多余的冗余设计，每一个部件都承担对应的功能，没有为了外观造型增加不必要的装饰结构，完全从实际使用的功能性、拆装便捷性、承载可靠性出发进行结构设计，能够覆盖多数双自行车固定收纳的使用场景需求。
