康塔多獾计流体计量装置结构设计

　　在民用供水、小型流体输配管网的终端计量场景里，这类獾计承担着管路内流体累计流量计量的核心功能，常被安装在入户支管、小型设备循环管路的进出端，用来统计流经管路的流体总量，为能耗核算、用量统计提供可靠的计量数据支撑。从实际安装场景来看，这类计量装置需要适配常规小通径管路的安装空间，上下两端的外螺纹接头采用标准管螺纹规格，能够直接和同规格的内螺纹管路配件对接，不需要额外制作过渡转接件，安装时只需保证接头处的密封件压合到位，就能避免管路连接处的渗漏问题，整体安装边界紧凑，不会占用过多管路排布空间，适合在狭小的管井、设备夹层内完成布设。

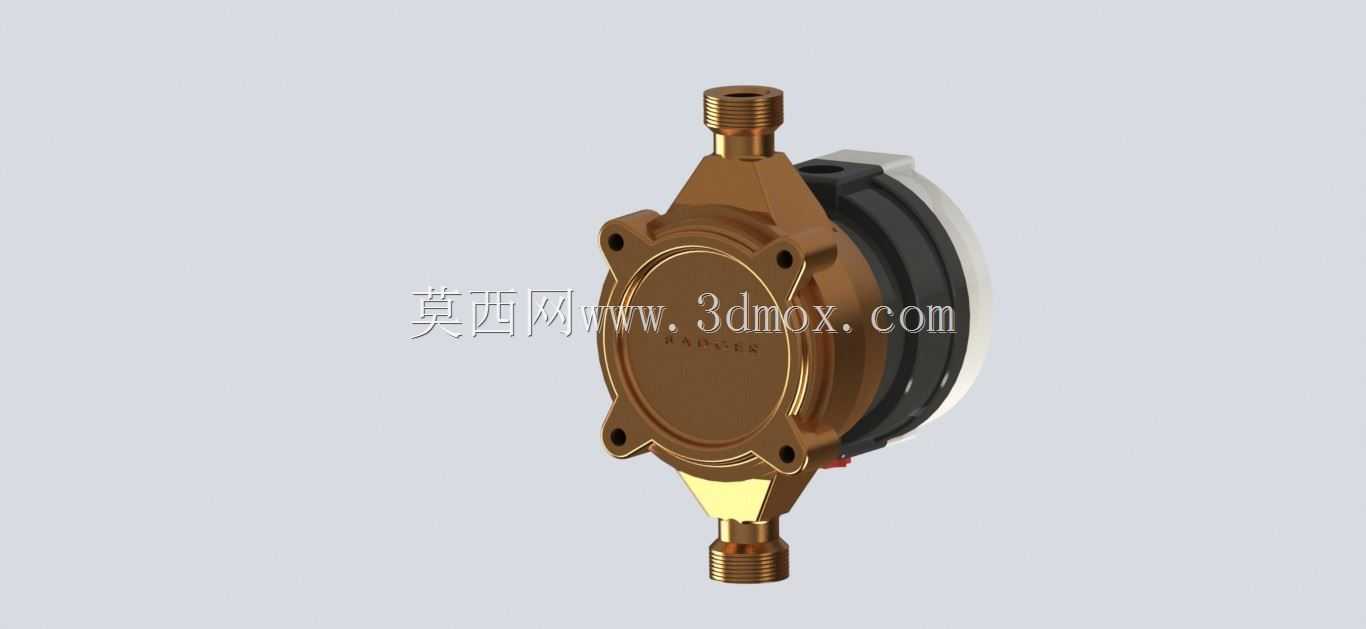

　　从结构设计逻辑来看，整个装置采用对称式的腔体布局，上下同轴布置的流体通道能够让流体进入腔体后保持相对平稳的流态，减少流道突变带来的压损，避免因流场紊乱影响内部计量组件的计数精度。主体外壳采用金属材质压铸成型，外壳表面做了防锈镀层处理，能够适应潮湿、多尘的安装环境，长期使用不会出现壳体锈蚀、结构强度下降的问题。腔体正面设置了透明视窗，视窗通过环形压圈和壳体密封固定，不需要拆解整个装置就能直接读取计量数值，视窗材质选用高透光耐磨材料，长期使用不会出现磨花、透明度下降的问题，保证读数清晰可辨。

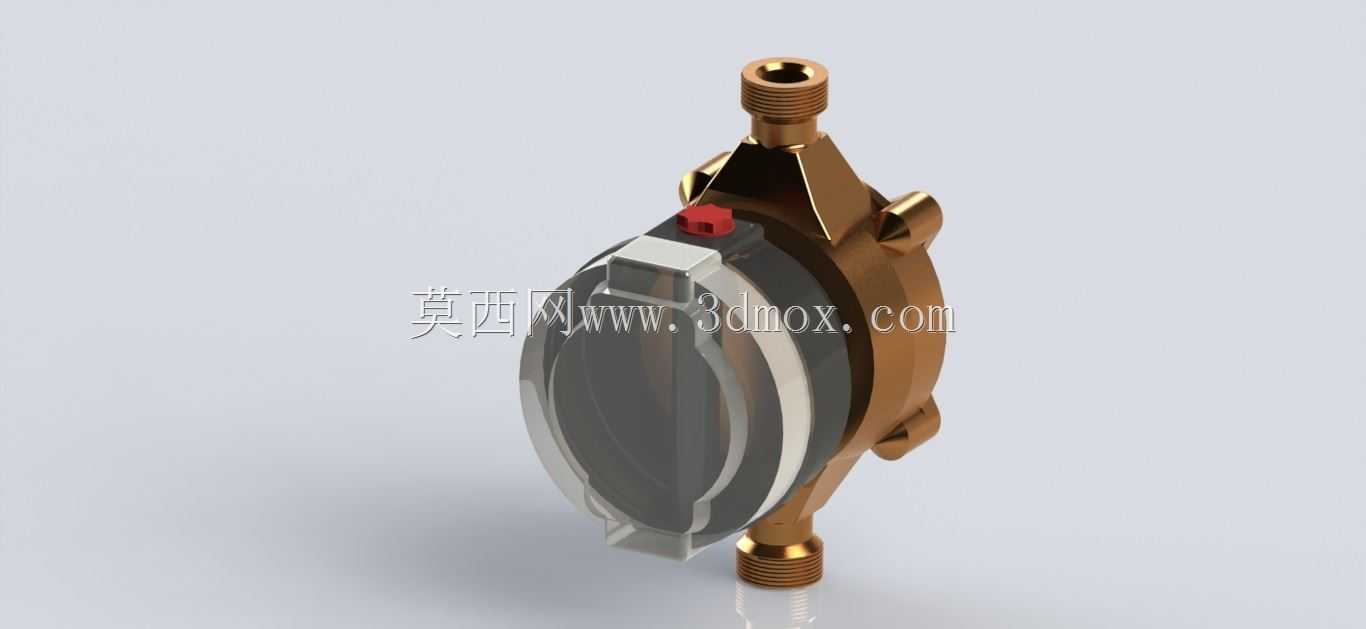

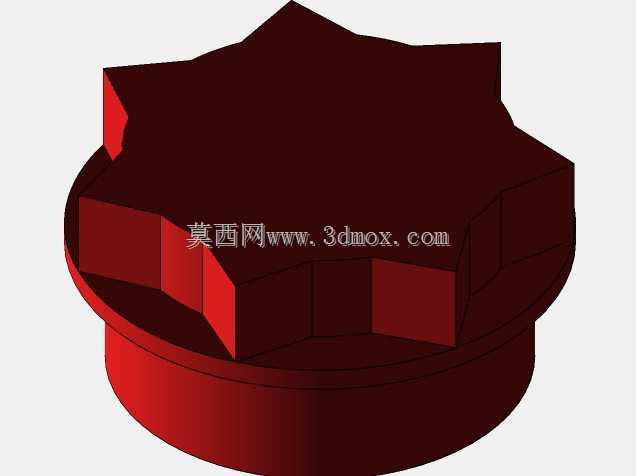

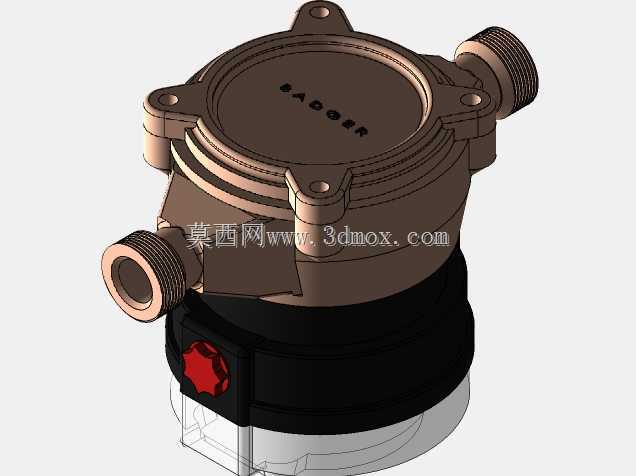

　　在细节结构设计上，壳体侧面的凸起定位耳是为了安装固定时匹配墙面或支架上的固定点位，通过螺栓穿过定位耳的安装孔就能将整个计量装置牢牢固定，避免管路通水后因流体脉动导致装置晃动，拉扯管路接口造成密封失效。顶部的红色小部件是计量装置的校验封记结构，出厂校验完成后通过这个结构锁定内部计量组件，非授权拆解会破坏封记，避免人为改动计量精度。腔体内部的计量组件采用低阻力转动结构，流体流经腔体时推动内部叶轮转动，通过传动机构带动计数轮组转动累计流量，整个传动结构的转动阻力控制在极低水平，即使是小流量的流体通过也能驱动组件转动，保证小流量工况下的计量准确性，不会出现小流量漏计的问题。

　　从建模实现的角度来看，构建这个模型时首先要确定上下接头的同轴度公差，保证两个接头的轴线重合度控制在合理范围内，避免安装时出现管路别劲的问题；其次要处理好透明视窗和金属壳体的配合公差，视窗和壳体的配合面要预留密封件的安装槽位，保证密封件压缩量在合理区间，既不会因为压缩量过大导致视窗受压破裂，也不会因为压缩量不足出现渗漏。壳体外部的圆角过渡处理一方面是为了压铸工艺的脱模需求，避免锐角位置出现应力集中，另一方面也能避免安装时锐角划伤操作人员。两端的螺纹接头要严格遵循标准管螺纹的参数建模，螺纹的牙型角、螺距、锥度都要符合对应标准，保证和标准管路配件对接时的配合度，不会出现螺纹错牙、密封失效的问题。

　　在实际选型应用中，这类计量装置的通径规格要和对接管路的通径匹配，不能出现小表接大管的情况，否则会导致压损过大、计量精度超差；也不能大表接小管，否则小流量工况下计量组件无法被驱动，出现计量不准的问题。安装时要保证装置的流体方向和壳体上标注的流向一致，反向安装会导致内部计量组件反转，无法正常计数。同时安装位置要避开强磁场、强震动的区域，避免外界干扰影响内部计量组件的正常工作，保证长期运行的计量稳定性。整个装置的结构没有复杂的异形曲面，所有结构都围绕易加工、易装配、长期运行可靠的目标设计，没有冗余的装饰性结构，每一处结构特征都对应实际的功能需求，是典型的实用型流体计量终端部件。
