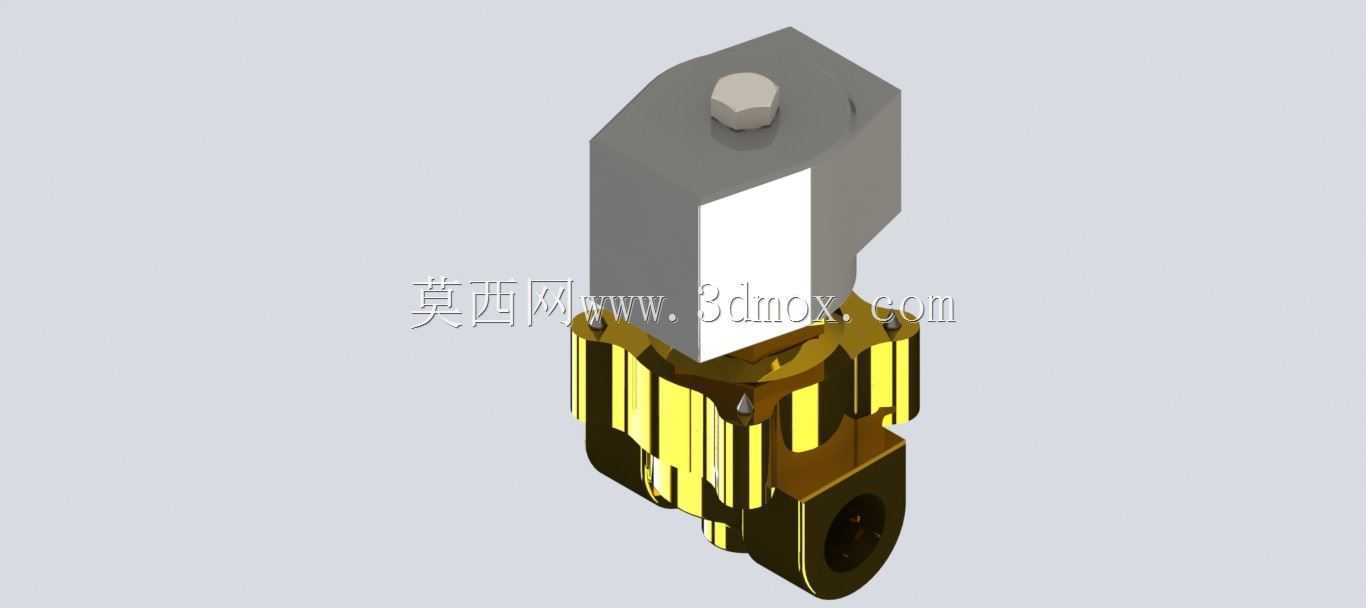

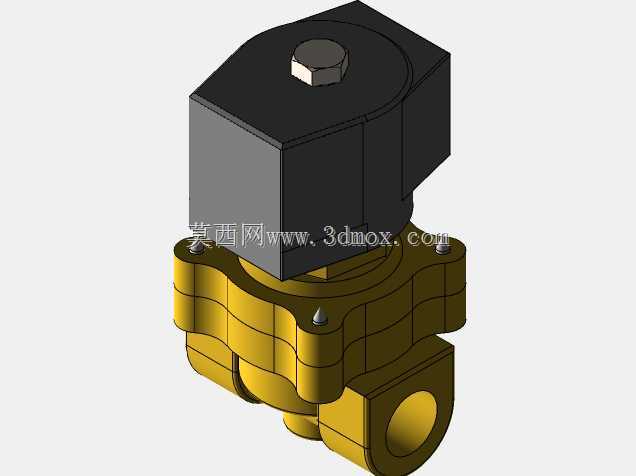

杰斐逊1/2规格无DIN接头螺线管阀结构

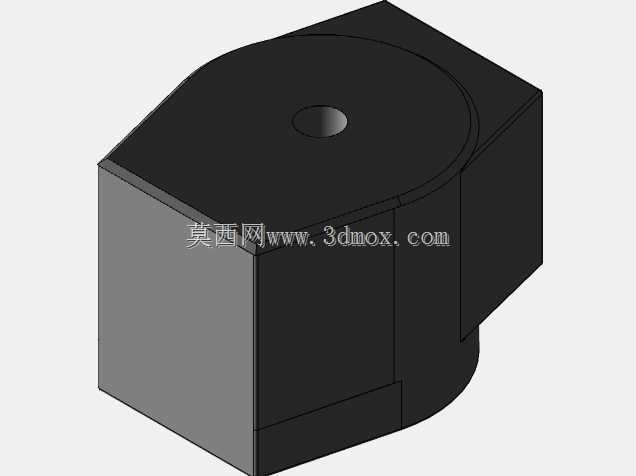

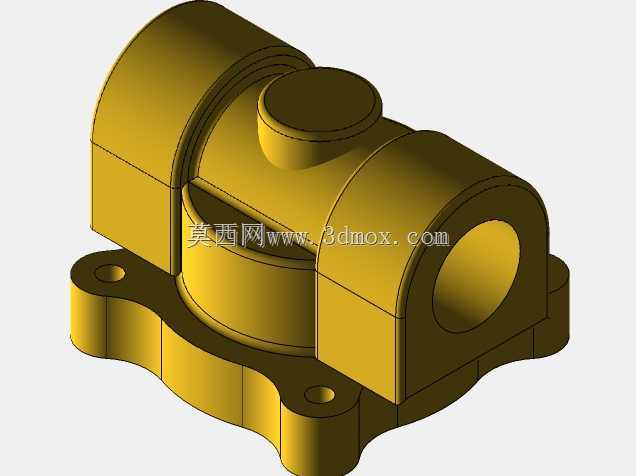

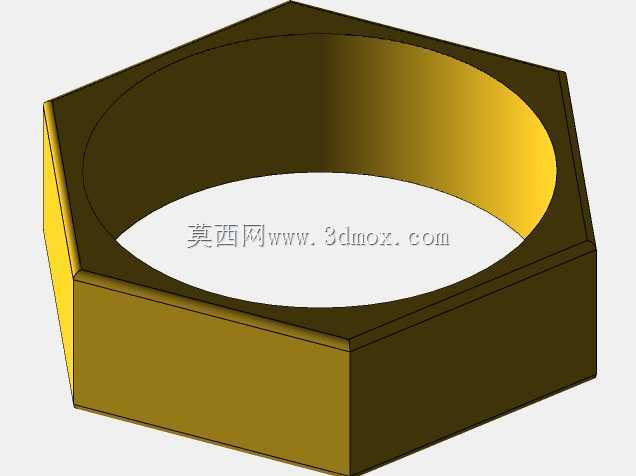

　　在轻工流体输送、小型气动控制回路、中小型水处理支路、商用制冷设备的冷媒通断控制场景里，这类1/2通径的螺线管阀是非常常见的执行元件，区别于带标准DIN接头的常规款，这款结构省去了外置接线插头的安装位，更适合内部布线紧凑、接线端直接在设备仓内完成压接的装配场景，能减少接头占用的横向空间，避免在密集阀组排布时出现接线干涉的问题。从结构拆分来看，上部的电磁驱动舱采用方型壳体设计，线圈封装在金属壳内部，顶部的六角锁紧结构是用来完成磁路部分与下部阀体的装配锁紧，装配时不需要额外的定制工装，用普通开口扳手就能达到额定锁紧力矩，日常维护拆解清理阀芯杂质的时候，单人就能完成操作，不需要挪动整条管路上的其他相邻元件。下部的阀体采用黄铜锻压成型，

　　流道为直通式结构，1/2的管螺纹接口适配常规的四分管路，不管是气动系统的压缩空气输送，还是低压水回路、常温轻质油路的通断控制，都能匹配通用的管路密封标准，安装时只要在螺纹处缠绕合适厚度的生料带或者加装适配的密封垫圈，就能达到额定的密封压力要求，不会出现接口渗漏的问题。设计这款结构的时候，首先要考虑的是磁路行程和阀芯复位弹簧的刚度匹配，电磁线圈得电后产生的磁吸力要能克服弹簧预紧力、流体介质对阀芯的正向压力，保证阀芯能完全抬升，让流道达到全开状态，减少流阻带来的压力损失；失电的时候弹簧要能快速推动阀芯复位，切断流道，避免出现介质内漏、关断滞后的问题，尤其是在气动安全回路里，关断响应速度直接影响整个回路的安全冗余，

　　设计时弹簧的预压量要经过多轮工况验证，既要保证复位可靠，也不能因为刚度过大导致线圈吸合功率超标，带来不必要的能耗提升。安装边界上，这款阀的上部驱动舱横向尺寸要比下部阀体的对边尺寸稍大，排布阀组的时候，相邻阀的中心距要留出足够的操作空间，不仅要保证扳手能顺利拧动接口螺母，还要考虑线圈工作时的散热空间，不能让多个阀的线圈紧贴在一起，避免长时间通电时热量积聚，加速线圈绝缘层老化，缩短元件使用寿命。阀体下部的两个接口同轴度公差控制在合理范围内，安装时不需要强行掰动管路来对齐接口，能减少装配应力对阀体的损伤，避免长期使用过程中应力集中位置出现开裂渗漏。流道内部的阀芯密封面采用平面密封结构，密封件选用耐常规介质的丁腈橡胶材质，

　　在常温工况下的密封寿命能满足多数通用设备的使用要求，如果是用于特殊腐蚀介质的场景，只需要更换对应材质的密封件就能适配，不需要改动整体的结构尺寸，通用性较强。在实际设备选型时，要重点核对管路的工作压力范围、介质温度和线圈的供电电压参数，这款结构的流道通径是针对1/2管径的流量设计的，不能用在通径要求更大的主回路上，否则会出现流量不足、压损过大的问题；如果是垂直安装的管路场景，要注意让阀体的流向标识和介质流动方向保持一致，尽量让线圈部分处于阀体上方的位置，避免介质长期浸泡线圈密封位置，减少渗漏导致线圈短路的风险。建模过程中，要重点还原线圈壳体和下部阀体的装配定位关系，顶部锁紧螺母的六角尺寸要和实际工装匹配，阀体上的管螺纹牙型要符合通用管螺纹标准，方便后续导出工程图的时候能直接标注安装尺寸，给装配人员提供准确的施工参考；同时要注意内部阀芯的行程尺寸，在做运动仿真的时候能验证阀芯全开和全关位置的干涉情况，避免实际生产装配后出现阀芯卡滞、无法正常动作的问题。
