SMC型AW20-N02C气源过滤调压阀结构

　　在气动控制系统的搭建过程中，气源处理单元是决定整套气动回路运行稳定性的核心前置部件，这款AW20-N02C过滤调节器，是小型气动回路中最常用的模块式过滤调压一体化元件，常被布置在空压机出口之后、各支路气动执行元件之前的主气路节点上，承担压缩空气杂质过滤与输出压力稳定调节的双重作用。从实际应用场景来看，这类小通径过滤调压阀适配2分螺纹接口，额定流量能满足单台小型气缸、气动夹具或者多组微型气动喷嘴的供气需求，常见于小型自动化装配工位、桌面型气动工装、轻工设备的气动控制回路中，相比大流量的三联件组合，它的集成度更高，占用安装空间更小，不需要额外搭配独立的调压阀与过滤器，能有效压缩气路排布的空间占用。从功能特性上看，

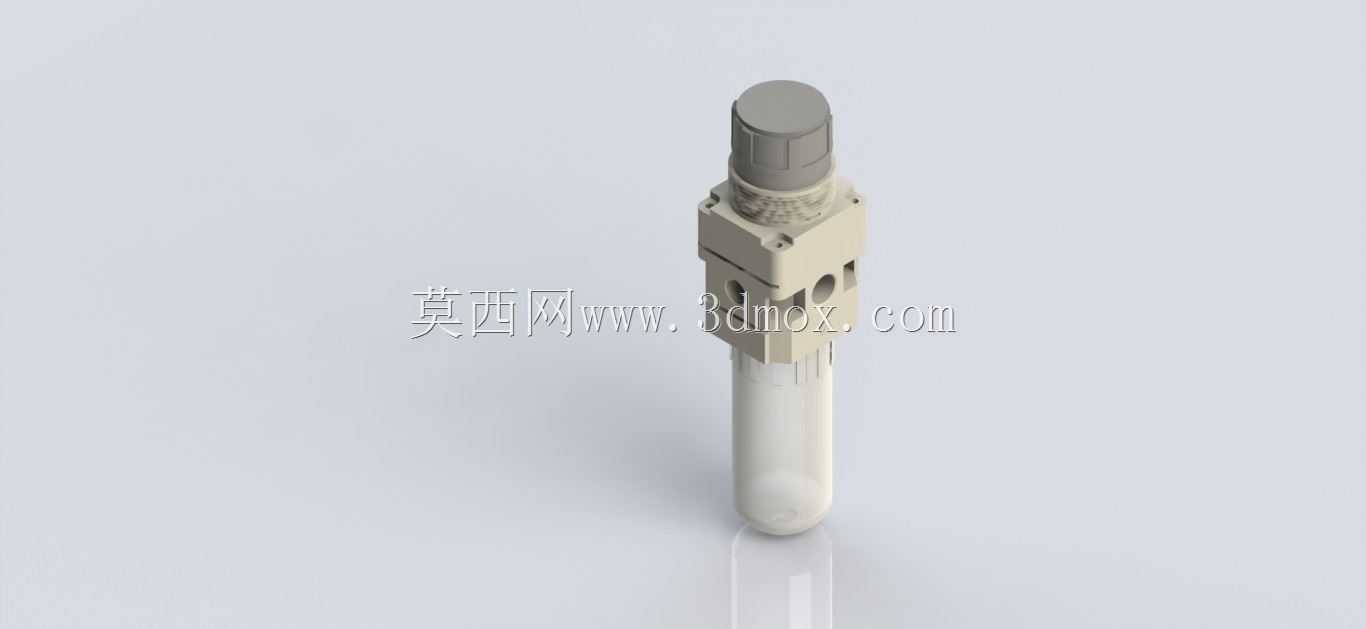

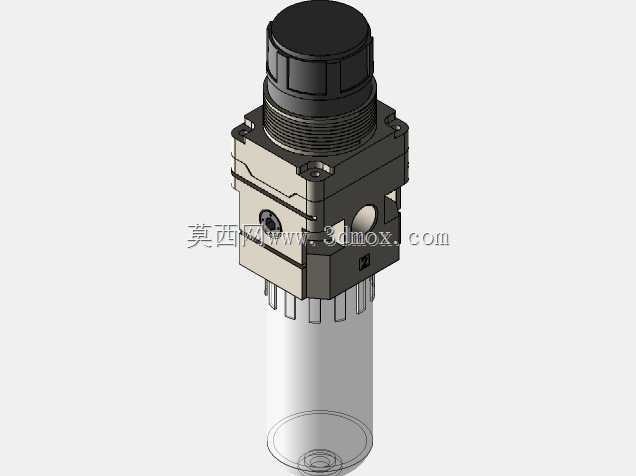

　　这款元件的上半部分为调压机构，顶部的旋转旋钮带有防滑齿纹结构，旋转时通过内部弹簧压缩量的变化来调整膜片的开合幅度，以此稳定输出设定压力，旋钮提拉后可锁定调压位置，避免设备运行过程中因振动导致压力偏移；中部的阀体采用方形模块化结构，两侧预留标准的安装孔位，既可以通过支架单独固定在安装板上，也能和同系列的油雾器、慢启阀等气源元件通过连接件直接拼接，不需要额外过渡接头；下半部分的透明滤杯采用耐冲击的透明工程材质，能直接观察内部滤芯的污染程度与积水水位，滤杯底部带有手动排水结构，日常维护时不需要拆卸管路，直接按压排水阀即可排出滤杯内积存的冷凝水。从设计思路上看，这款元件采用过滤与调压共腔的结构设计，

　　压缩空气从进气口进入后首先经过导流结构旋流，大颗粒的水滴、杂质在离心力作用下被甩到滤杯内壁滑落至杯底，之后气流经过精度为5μm的纤维滤芯，滤除残留的细小固态杂质，再向上经过调压膜片组，从出气口输出压力稳定的洁净压缩空气，这种流道设计尽可能缩短了气路路径，在有限的阀体内腔中同时实现两级过滤与压力调节功能，压损控制在合理范围内，不会因集成结构导致供气流量不足。在外形尺寸与安装边界方面，这款元件的主体宽度为40mm左右，滤杯部分直径略小于阀体宽度，整体安装高度在160mm上下，进气与出气口采用同轴对称布置，中心距与同规格其他品牌的同类元件保持一致，替换安装时不需要重新调整管路位置；阀体背部的安装槽适配标准DIN导轨，

　　也可以通过两个M5螺丝直接固定在设备面板上，安装时需要预留滤杯下方至少30mm的操作空间，方便日常维护时排水或者更换滤芯，同时要注意滤杯部分避免直接暴露在强紫外线或者高温热源旁，防止透明材质老化开裂。在实际选型搭配时，要注意这款元件的最高输入压力为1.0MPa，常规调压范围在0.05-0.85MPa之间，适配的环境温度范围为-5到60摄氏度，不能用于含有有机溶剂、化学腐蚀气体的特殊气路中，如果气源中含有大量油雾，还需要在前端额外加装除油过滤器，避免滤芯被油污堵塞影响过滤精度。建模过程中要重点还原几个关键结构的配合关系：一是调压旋钮与阀体上部的锁紧配合，旋钮下压时的卡槽结构要和阀体顶部的定位齿对应，保证锁定状态下旋钮无法转动；二是滤杯与阀体的密封连接结构，滤杯和阀体之间通过旋转卡扣连接，内部的密封圈槽位置要准确，避免装配干涉；三是阀体两侧的接口螺纹深度要符合2分NPT或者G螺纹的标准尺寸，保证虚拟装配时和标准接头能正常配合，不会出现螺纹啮合长度不足的问题。
