SMC直动式两通电磁阀结构设计

　　这款直动式两通电磁阀，核心应用场景覆盖气动控制回路、小型流体输送管路、轻工设备气路切换、小型水处理支路通断、实验室流体控制单元等多个工业场景，在气动自动化生产线里，这类阀常被用来控制单作用气缸的进气通断，或是作为小型吹气工位的气路开关，相比气控阀，它不需要额外的先导气路，接线即可完成控制，在紧凑型设备的气路布局里能节省不少安装空间。

　　从实际用途来看，这款阀适配1/4英寸的管路通径，可用于压缩空气、低压清水、惰性气体等洁净流体的通断控制，不适合含大颗粒杂质、高粘度的流体介质，避免介质卡滞导致阀芯密封失效。日常设备运行中，它的响应速度较快，通电时电磁线圈产生电磁力，直接带动阀芯提升，让阀口打开，流体从入口流向出口；断电时电磁力消失，弹簧推动阀芯复位，阀口关闭切断流体通路，整个动作过程没有额外的先导级结构，结构简单可靠，故障排查难度低。

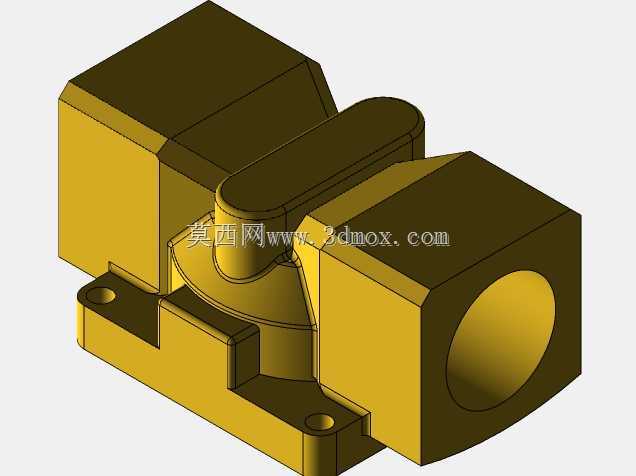

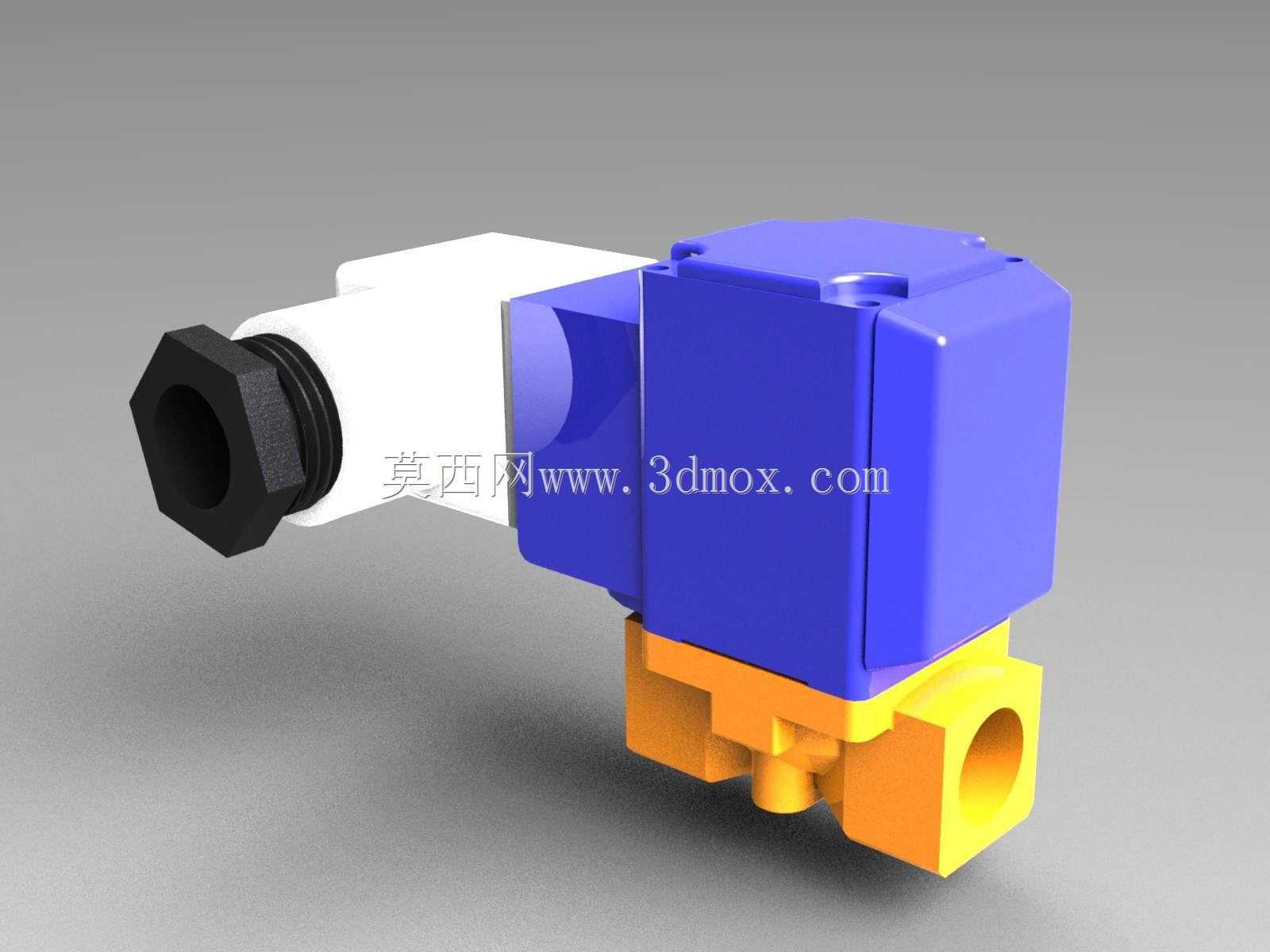

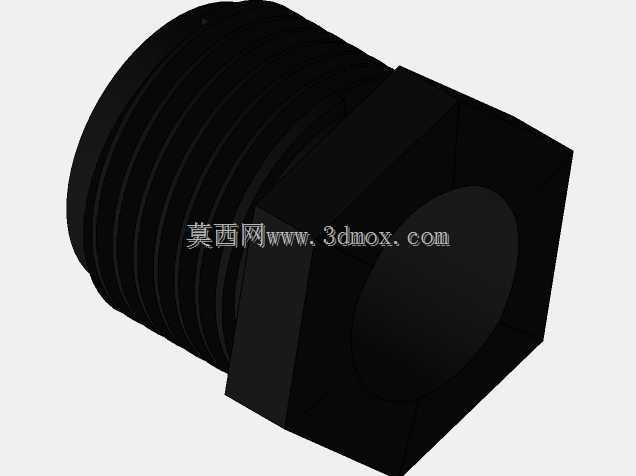

　　功能特性上，这款阀采用塑封线圈结构，线圈部分被工程塑料外壳完全包裹，能一定程度上阻挡车间内的粉尘、少量飞溅的切削液接触线圈绕组，提升在普通工业车间环境下的使用寿命；下部阀体采用黄铜材质，兼顾了结构强度与耐腐蚀性，对于常规的水、气介质都有不错的适配性，进出油口采用内螺纹连接，和常规的气动管路接头、水管接头都能直接适配，不需要额外定制转接件。密封结构采用膜片式密封，相比活塞式密封，膜片的动作行程更短，开关响应更快，同时密封面的接触压力均匀，低压工况下的密封性能更稳定，不会出现低压下的内漏问题。

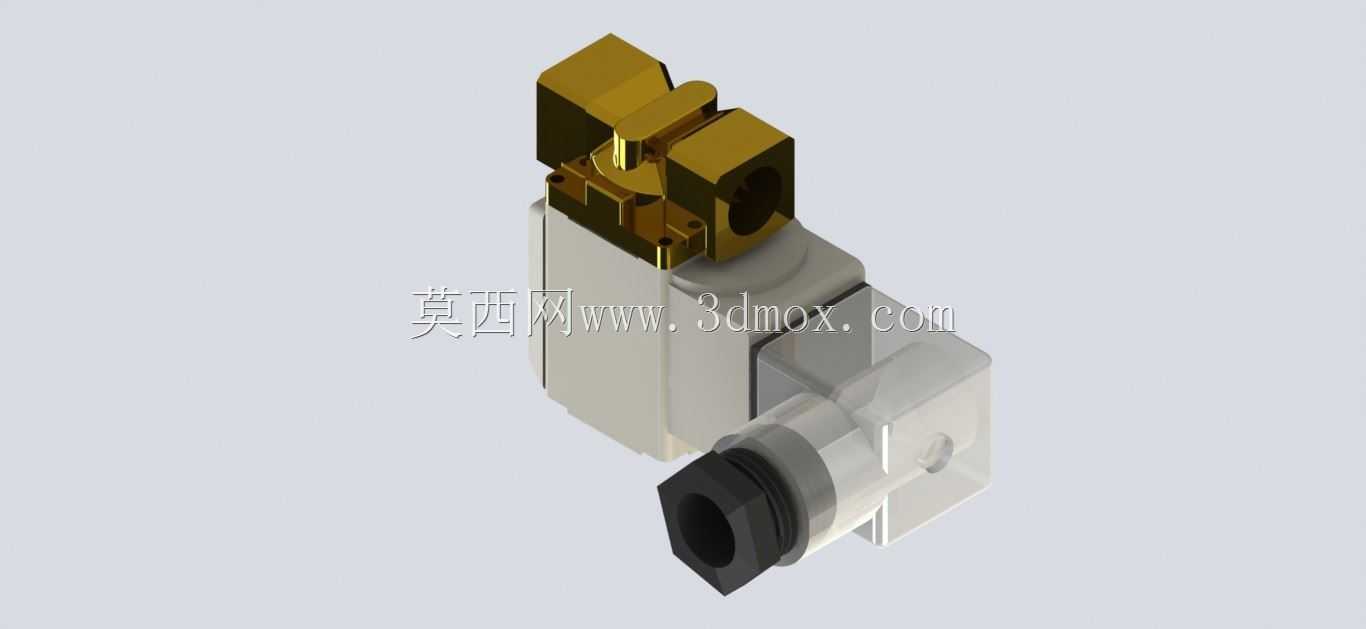

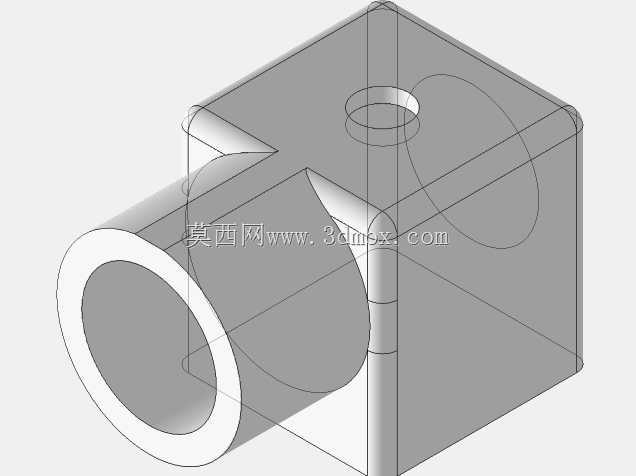

　　设计思路上，这款阀的结构布局充分考虑了紧凑型安装的需求，线圈部分采用方形外壳设计，相比圆形线圈，在并排安装多个阀的时候，相邻阀之间的间隙可以做得更小，能有效减少阀岛或者阀组的整体安装宽度；接线端采用侧出式的接线座结构，接线方向和管路方向垂直，在管路贴近设备安装板布置的时候，接线操作不需要在管路和安装板之间的狭小空间里操作，接线和后期维护更换线圈都更方便。阀体部分的流道采用直通式设计，流体经过阀口的时候流向没有大角度的折返，流阻比直角式流道的阀更小，相同通径下的流通能力更强，能减少管路的压力损失。

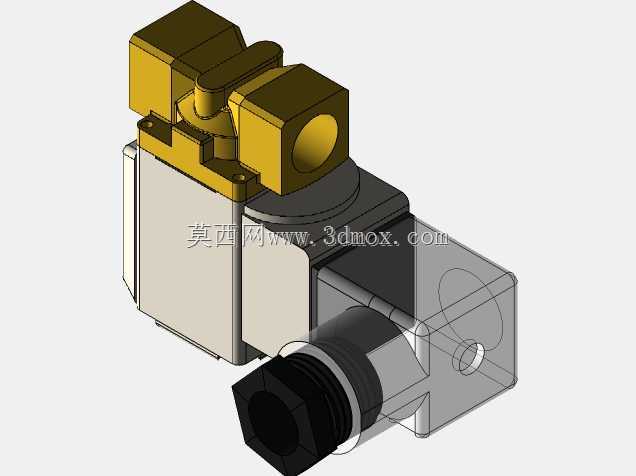

　　外形尺寸与安装边界方面，这款阀的整体宽度不到40mm，线圈顶部到阀体底部的高度约70mm，接线端伸出长度约30mm，安装时阀体底部可以贴近安装板固定，两个管路接口的中心距符合常规1/4通径电磁阀的通用安装尺寸，和市面上同规格的产品安装尺寸兼容，替换旧阀的时候不需要重新改动管路和安装孔位。需要注意的是，安装时要保证线圈部分处于竖直向上的状态，尽量避免倒置或者水平倾斜角度过大，防止长期使用后阀芯内的杂质沉积在密封面位置，影响密封效果；接线端的防护等级适合室内工业环境使用，如果要在户外或者有大量液体喷淋的场景使用，需要额外加装防护盒，避免接线端子处进水短路。另外，这款阀的线圈温升控制在合理范围内，长期通电工作时外壳温度不会过高，不会对周边的管线、电气元件造成热影响，在连续工作的设备工位上也能稳定运行。在结构建模的时候，要重点关注阀芯行程和电磁吸力的匹配关系，行程过大会导致电磁吸力不足以克服弹簧力和流体压力，阀口无法完全打开；行程过小则会导致阀口通流面积不足，流阻增大，影响流通能力。膜片的材质选择要兼顾弹性和耐老化性，常规丁腈橡胶材质适配大多数工业场景，如果是有弱腐蚀性介质的场景，需要更换氟橡胶材质的膜片，同时要保证膜片的固定位置密封可靠，避免介质从膜片固定处渗漏到线圈腔体内。
