长管件多工位人工作业产线布局

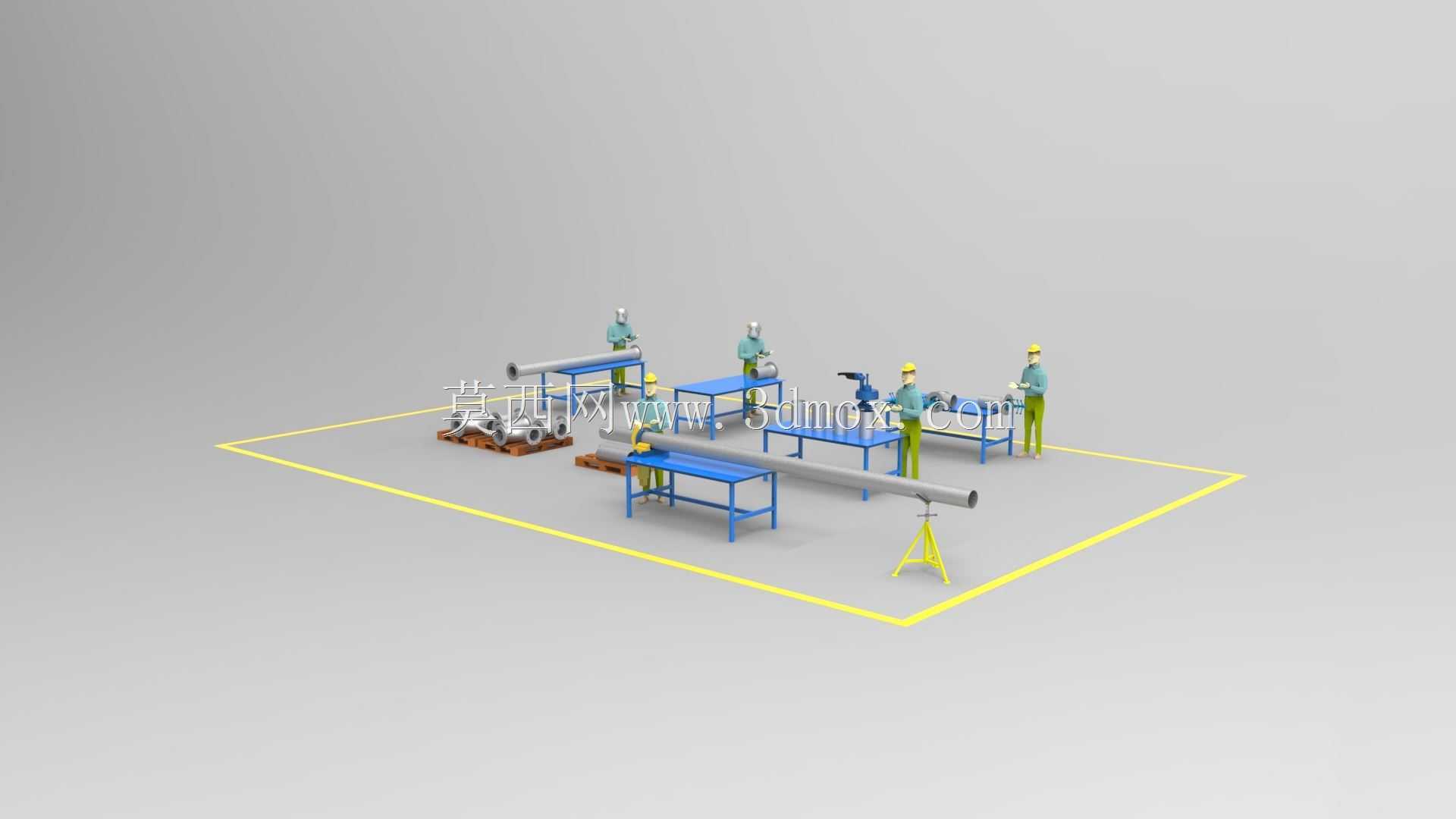

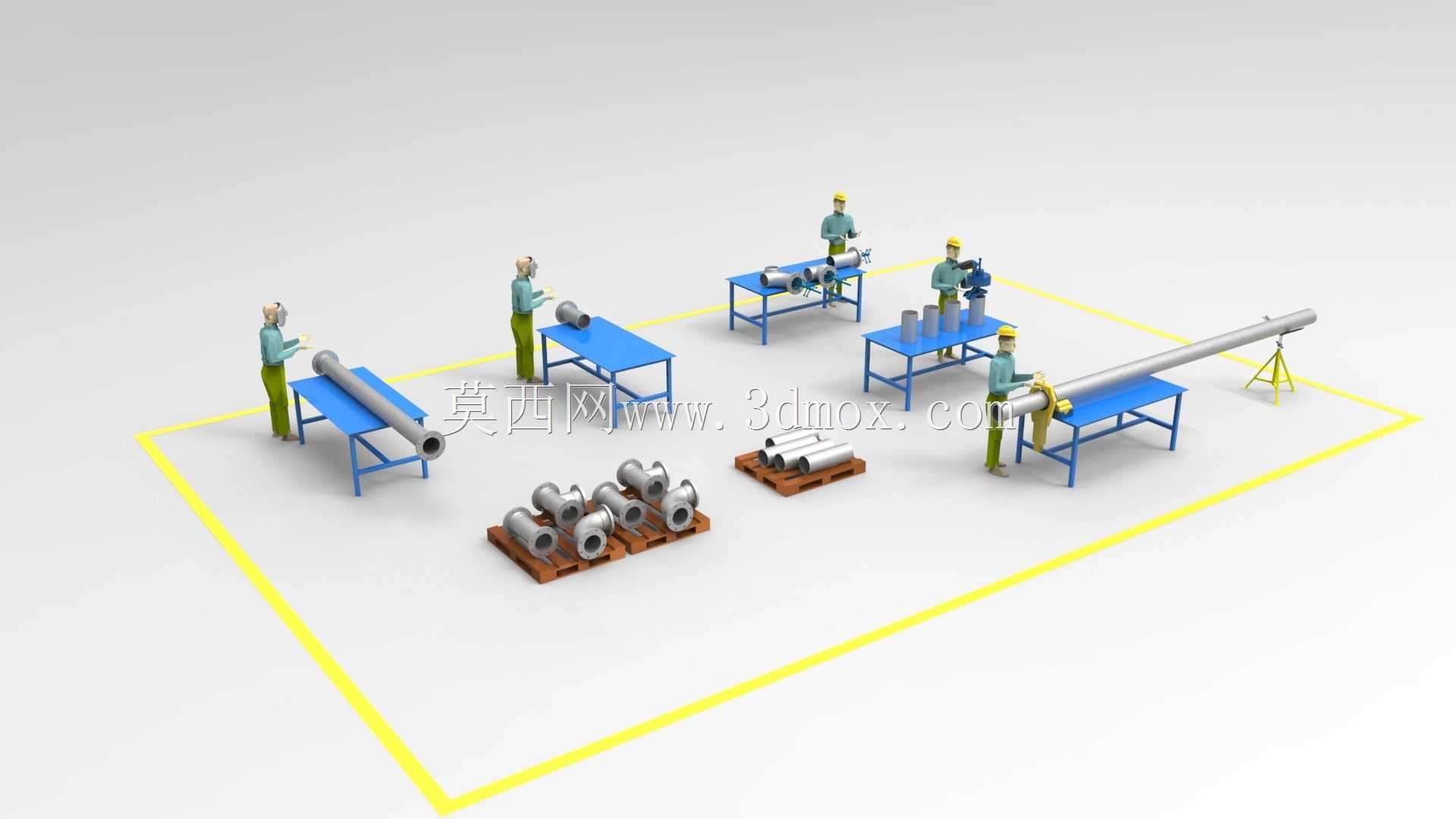

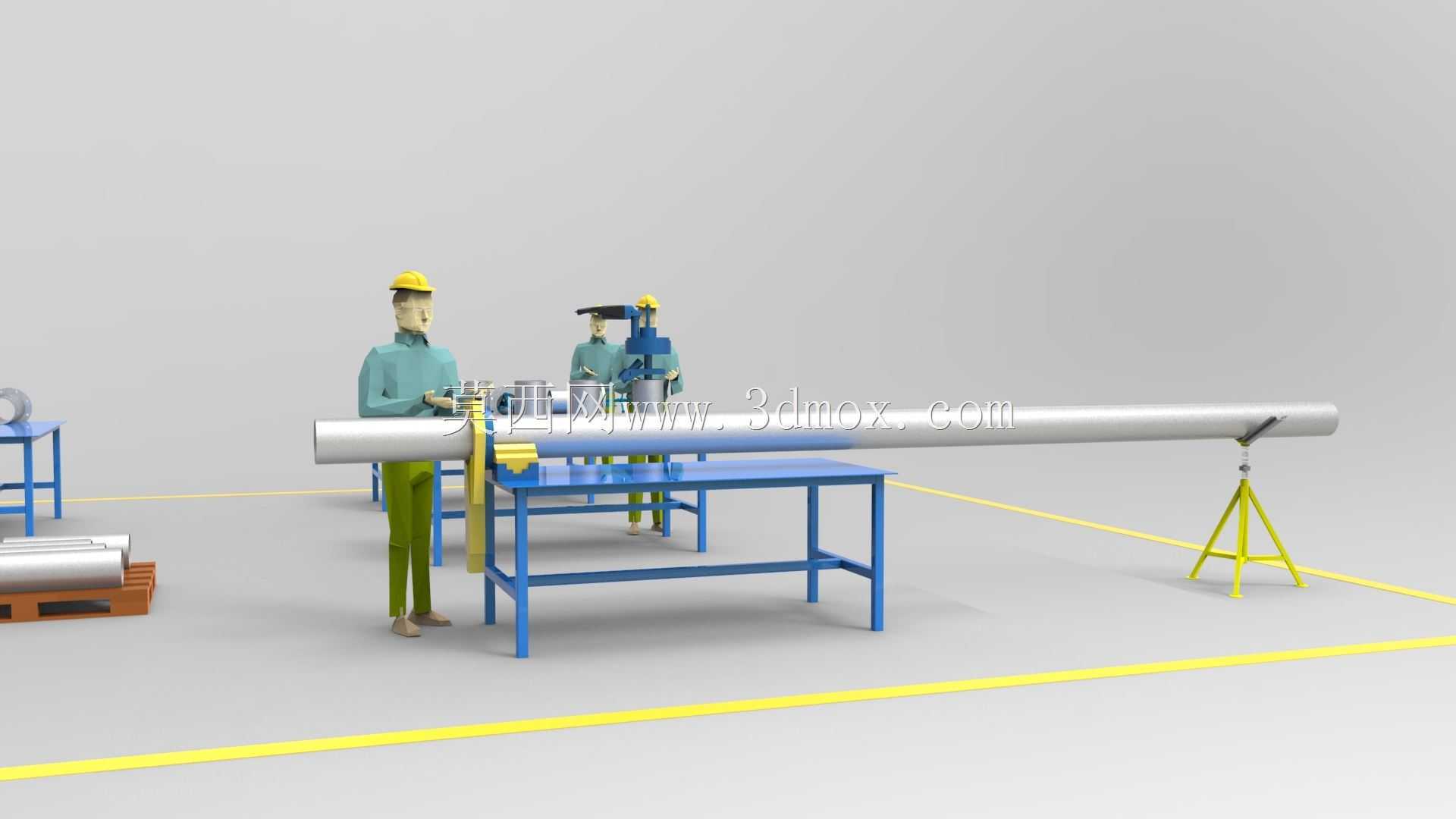

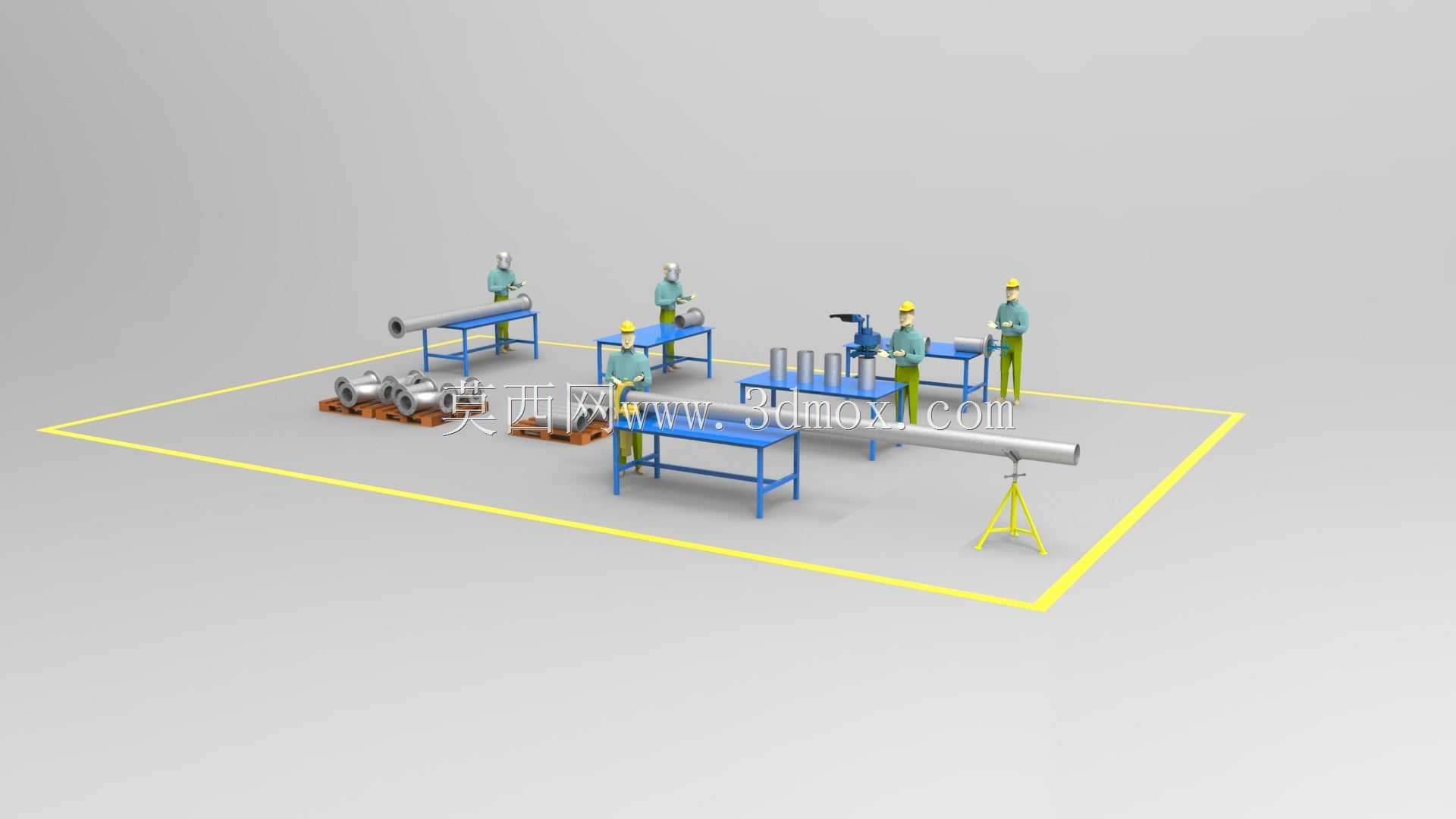

　　这套布局围绕长轴类、长管件的人工装配与检测工序搭建，整体作业区用黄色边界线在地面划定，明确人员走动、物料暂存与设备摆放的范围，避免不同工位操作时互相干涉。现场共设置四组蓝色作业台，分别对应不同工序：靠近左侧的工位用于较长直管的端面处理与预装，台面上配置定位靠山，可将管件轴向位置快速限定，工人站立作业时无需频繁弯腰调整工件；中间两组工位承担短筒类零件的组装、密封圈装配与目视检查，台面高度按成年操作人员立姿肘高设定，减少长期抬臂或俯身带来的疲劳；右侧工位配合三脚支架支撑超长管件，支架高度与作业台工作面保持齐平，使长料在多工位间转运时能够保持水平，防止薄壁管因自重产生弯曲或表面磕碰。物料区集中布置在作业区中部靠前位置，

　　采用木质托盘承载多组已加工完成的筒形零件，托盘开槽结构让零件彼此分隔，避免滚动和表面划伤；另一处小型托盘用于放置待装配的短轴类坯料，位置处于所有工位的取件半径交集内，工人转身即可取料，减少无效走动。模型中操作人员按真实作业姿态排布，分别呈现握持工件、操作台钻类工具、检查装配精度等动作，可用于验证工位间距是否满足人机工程要求。从安装边界看，作业区整体呈矩形，长向需容纳最长管件横跨两组工位，因此两端预留出管件伸出台面的安全距离；宽向则在作业台后侧保留人员通行与物料补充通道，前侧留出成品临时放置空间。各作业台支腿采用方管焊接结构，底部可设置调节脚杯，以适应车间地面不平时的台面找平。三脚支架为独立辅助支撑，顶部托块可更换为尼龙或铜质材料，

　　避免划伤管件外表面，支撑高度能够通过插销或螺杆微调，适配不同直径管件的中心高需求。该布局适用于中小批量长管件、滚筒类部件的装配生产，可帮助工艺人员在投产前发现工位拥挤、物料路径交叉、超长工件支撑不足等问题，进而优化人员配置与物料摆放，使工序衔接更顺畅。
