市政排水用旋流结构铸铁沙井构件

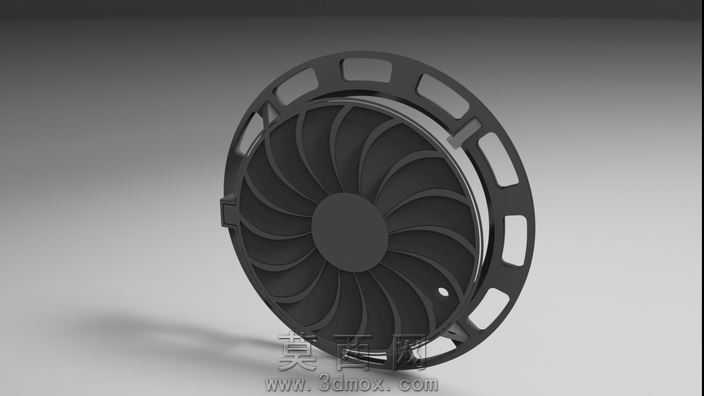

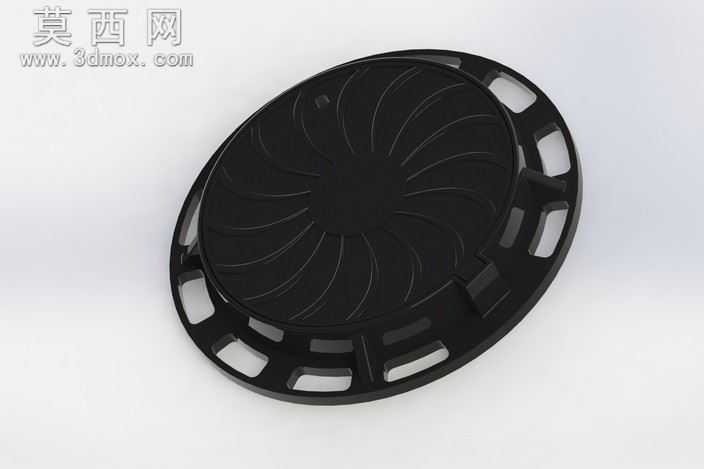

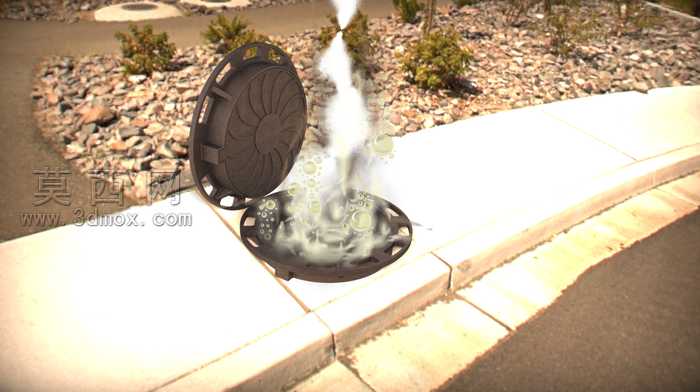

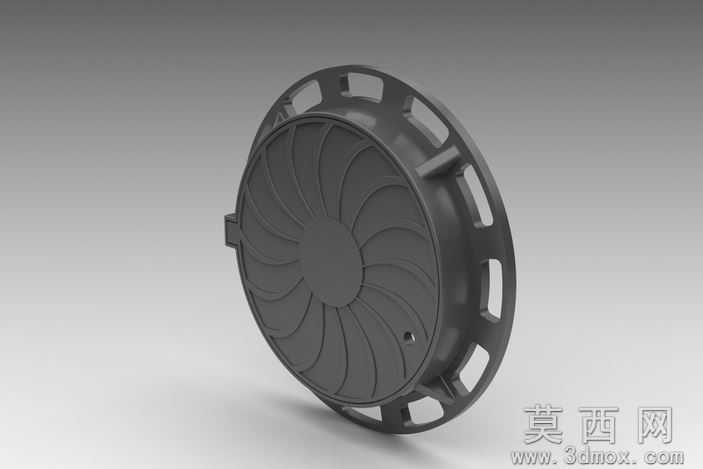

本作品为市政排水系统所用的铸铁下水道沙井三维建模成果，建模阶段依托Autodesk Inventor平台完成全参数化结构搭建，首先对沙井的核心功能需求进行拆解：作为地下排水管网的井口防护与导流构件，需要兼顾承重性能、排水导流效率、防杂物卡滞以及安装对位的便利性。建模过程中首先绘制外圈安装法兰的基准草图，对外圈均匀分布的镂空安装位进行尺寸约束，保证每个镂空槽的位置度误差控制在建模公差范围内，外圈侧边预留的卡扣凸台结构采用拉伸加倒角的特征命令完成，用于沙井安装时与井圈的卡位固定，避免使用过程中出现移位、翘曲的问题。核心的内圈导流区域采用旋流叶片式结构设计，每一片曲面叶片都通过放样命令生成，从中心轮毂位置向外圈平滑过渡，曲面曲率经过反复调整，既保证落水时可以形成旋流加速排水效率，又能避免大块杂物直接落入管网造成堵塞，叶片的厚度按照铸铁件的铸造工艺要求设置均匀壁厚，防止铸造过程中出现缩孔、冷隔等工艺缺陷。中心轮毂位置做了沉台加厚处理，提升井口中心位置的承重能力，适配市政道路上的行人、非机动车通行荷载要求。材质渲染阶段采用球墨铸铁的哑光金属材质，调整材质的粗糙度、反射率参数还原铸铁件表面的磨砂质感，对叶片边缘的铸造圆角做了细节处理，还原真实铸件的工艺特征，没有尖锐的直角结构。整体装配结构采用一体化建模思路，各个特征之间建立完整的参数关联，修改整体尺寸时可以同步驱动所有叶片、安装位、卡扣结构的尺寸变化，方便后续根据不同井口的尺寸规格进行快速改型。建模完成后对结构进行了干涉检查，确认所有曲面、实体结构之间没有重叠干涉，导出的通用格式文件可以直接导入各类CAE软件进行承重受力、排水流态的仿真分析，也可用于铸造工艺的模具设计参考，完整还原了铸铁沙井从功能设计到工艺落地的全流程三维结构表达。
