带安装端板的圆柱螺旋压缩弹簧结构

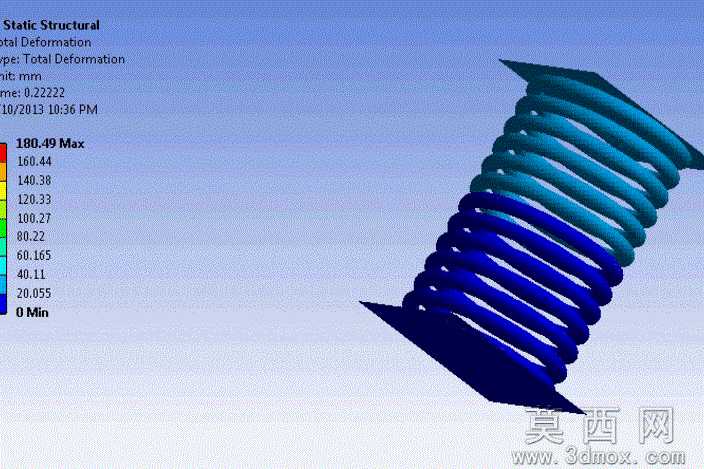

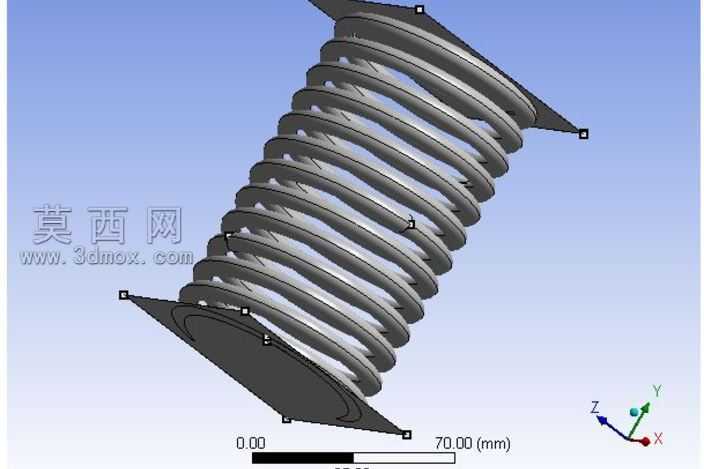

本作品为带安装端板的圆柱螺旋压缩弹簧三维模型，建模过程围绕弹簧的实际应用场景展开，首先确定弹簧的核心参数：有效圈数、节距、簧丝直径、中径以及两端安装端板的尺寸，通过螺旋扫描特征生成连续的螺旋簧丝主体，确保簧丝的曲率过渡均匀无畸变，避免后续力学分析时出现应力集中的计算误差。两端的安装端板采用平板结构设计，与弹簧端部的支撑圈做贴合约束处理，建模时保证端板与弹簧支撑圈的接触面完全贴合，端板上预留的安装定位点位置对称，符合实际装配时的固定需求。材质设置上，将簧丝部分赋予常用弹簧钢材质属性，匹配65Mn材料的弹性模量、泊松比等物理参数，端板部分赋予普通碳素结构钢材质，区分不同部件的材料特性以适配后续分析需求。渲染阶段采用柔和的环境光搭配定向补光，清晰展现螺旋簧丝的层叠结构与端板的平面特征，通过视角调整完整呈现弹簧的整体长度、外径尺寸以及两端安装结构的相对位置，模型附带的尺寸标尺直观标注了整体长度范围，便于快速获取模型的外形参数。设计思路上，该模型兼顾结构展示与力学分析需求，既还原了圆柱螺旋压缩弹簧的典型结构特征，又添加了实际使用中必备的安装端板结构，可直接用于弹簧的刚度校核、应力分布仿真等分析工作，建模过程中对弹簧支撑圈的并圈处理符合机械设计标准，保证弹簧受压时支撑圈能够平稳传递载荷，端板的厚度与尺寸设计参考了常规弹簧安装座的规格，确保模型具备实际工程参考价值，螺旋部分的建模精度控制在合理范围，既保证曲面光滑连续，又避免不必要的特征冗余，适配不同三维软件的打开与编辑需求。
