精密棘轮传动止回棘爪轮结构

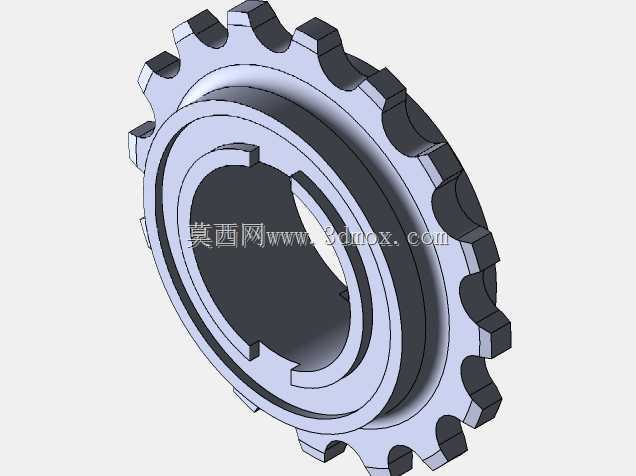

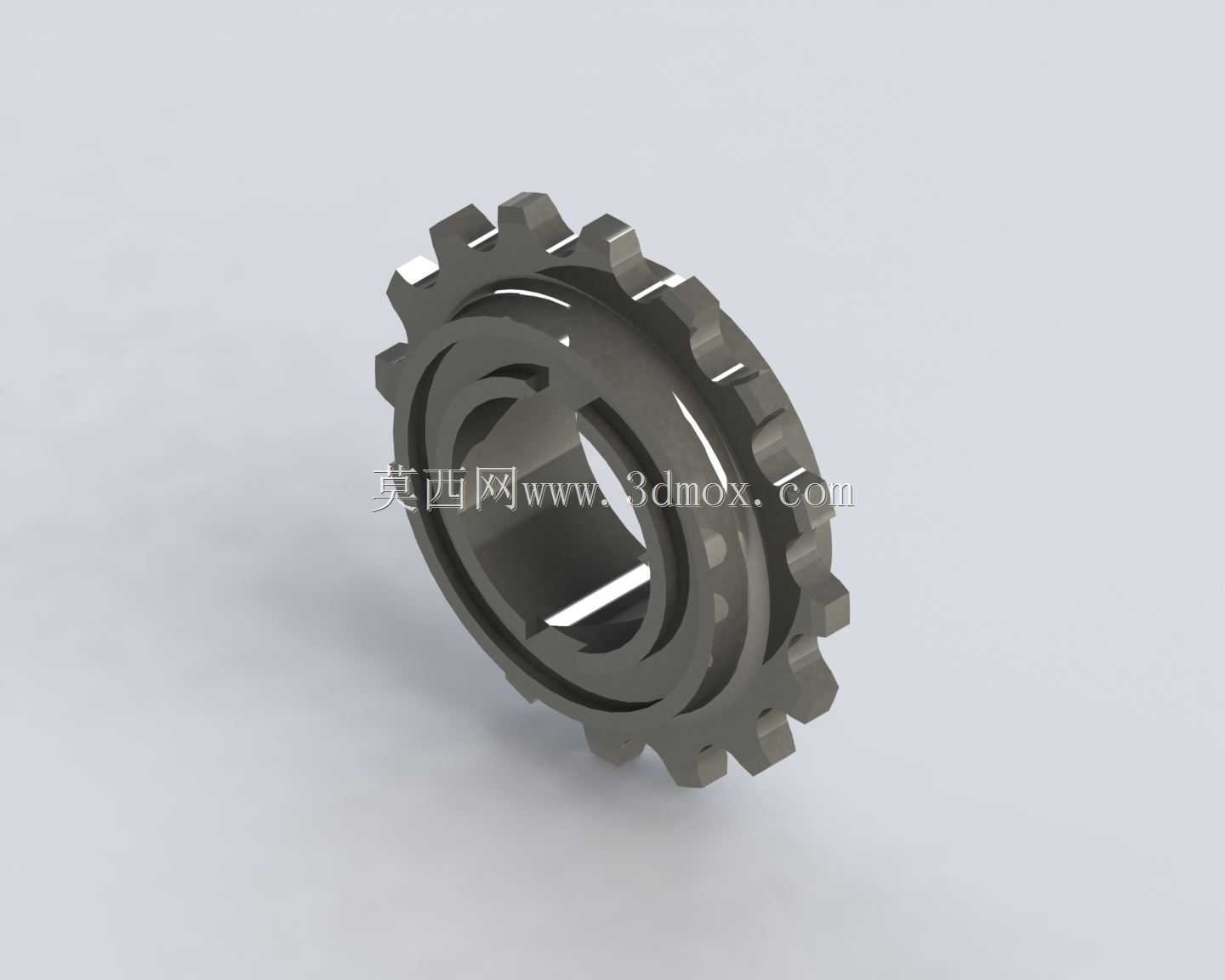

　　该轮体属于间歇止回传动系统里的核心啮合零件，整体采用同轴回转式布局，外缘周向均布棘齿结构，内圈开设异形非圆传动孔，可直接与配套驱动轴形成周向锁止，无需额外键连接即可传递额定扭矩，避免键连接带来的应力集中与装配间隙。从实际工况适配来看，这类零件常出现在手动绞盘、单向输送机、分度进给机构、自行车飞轮、起重防坠装置中，作用是限定轴系仅能沿单一方向旋转，反向载荷作用下棘齿与配套棘爪即时卡合，锁止响应无空行程，防止负载倒转引发设备故障或安全事故。设计阶段首先要确定的是齿形参数，棘齿的工作面倾角需要兼顾啮合顺滑度与锁止可靠性，倾角过小会出现棘爪滑齿无法锁止，倾角过大则会增大啮合冲击、加剧齿面磨损，本结构的齿形经过啮合角校核，

　　正向转动时棘爪可沿齿背顺滑滑过，反向受力时接触面法向力可将棘爪牢牢压入齿根，不会出现脱开跳齿的情况。轮体中部设置环形减重凹槽，在不降低整体扭转刚度的前提下削减了零件自重，同时凹槽可作为储油空间，留存润滑脂降低棘爪与齿面的滑动磨损，延长机构维护周期。内孔的异形轮廓是根据配套轴的截面定制，装配时仅需对准推入即可完成周向定位，轴向可通过卡簧或轴肩完成限位，安装边界紧凑，不需要额外预留键槽装配空间，对小尺寸安装腔体的适配性更好。从受力路径分析，外缘棘齿承受的卡合载荷会沿轮辐均匀传递至内孔配合面，轮体壁厚经过强度校核，在额定冲击载荷下不会出现齿根断裂或内孔变形，齿根位置采用圆弧过渡，消除了机加工带来的应力集中缺口，

　　可承受频繁启停带来的交变载荷。建模过程中所有配合面均预留了合理的公差带，齿面的啮合间隙控制在合理范围，既不会因间隙过大产生反向窜动，也不会因间隙过小出现卡滞无法转动的问题。这类零件的选材通常根据工况载荷确定，轻载场景可采用注塑件降低噪音与成本，重载场景则选用合金钢经淬火处理提升齿面硬度，三维模型完整还原了所有齿形、过渡圆角与内孔轮廓，可直接用于工程出图、运动仿真与3D打印样件验证，帮助设计人员快速完成单向传动机构的方案搭建与干涉检查，提前排查装配过程中可能出现的棘爪与齿形干涉、轴向定位不足等问题。
