帕索斯步进电机传动组件结构设计

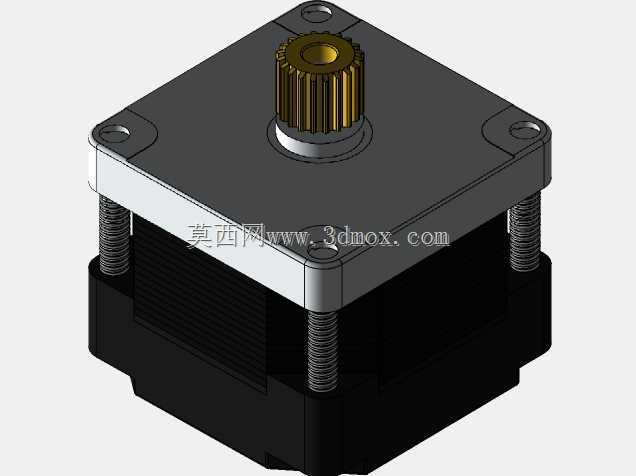

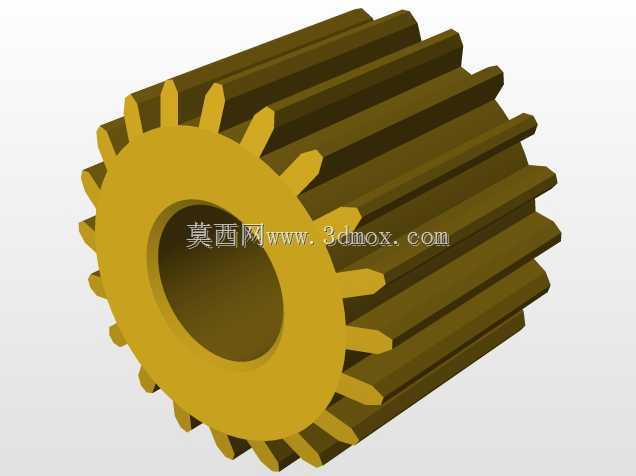

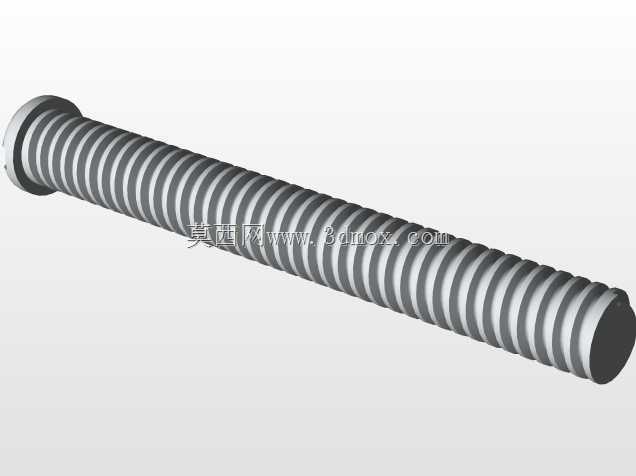

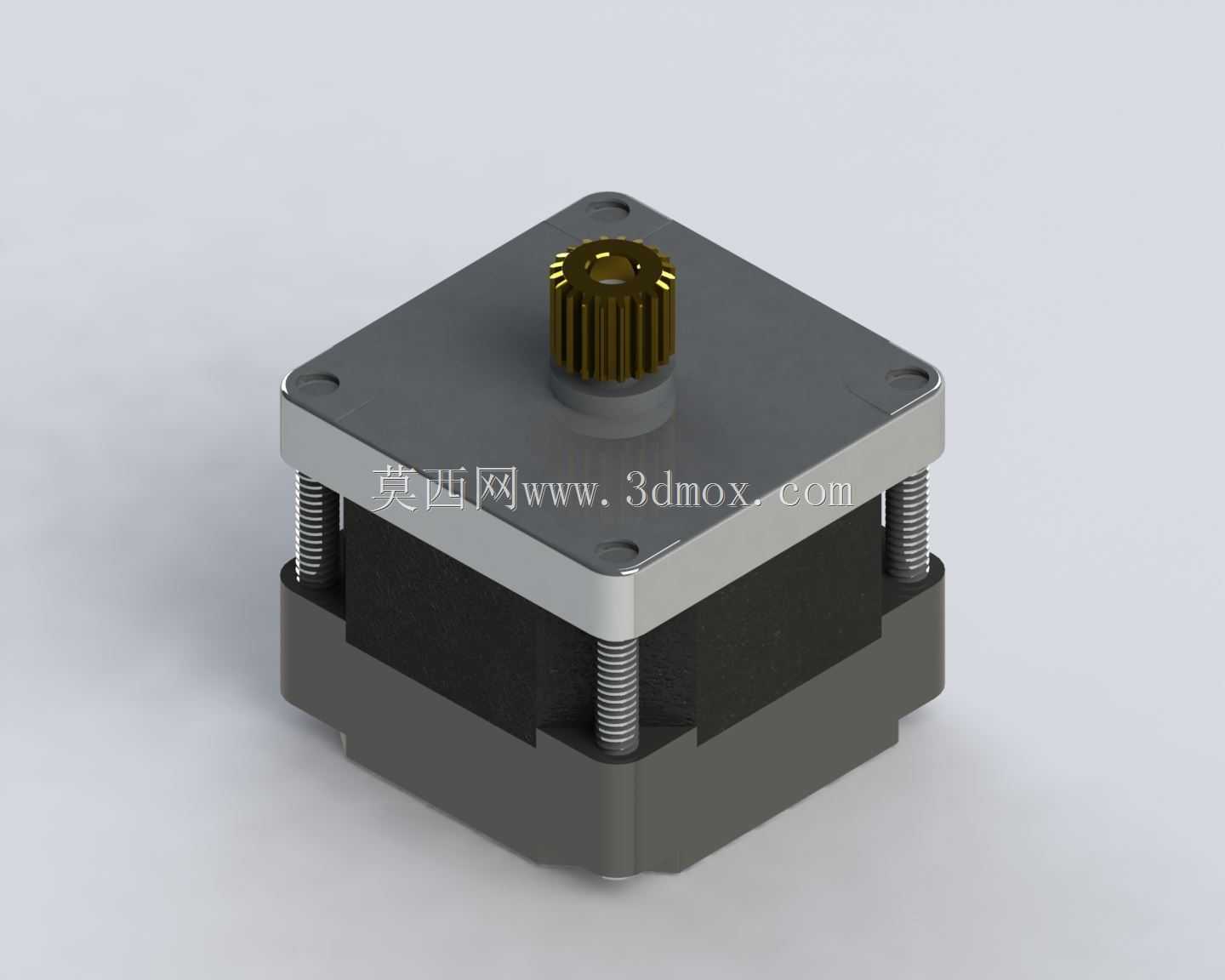

　　该步进电机传动组件的三维结构，完整还原了方形机座步进电机搭配输出同步带轮的装配形态，在小型自动化输送线、3D打印进给轴、桌面级点胶设备、小型检测工装的进给机构中应用广泛。这类驱动部件常作为执行端动力源，通过输出轴上的同步带轮传递扭矩，带动直线滑台、辊筒或微调机构完成精准位移，适配对安装空间有严格限制的紧凑型设备布局。从结构设计层面看，机座采用方形叠片壳体搭配前后端盖的形式，四根贯穿的长螺栓将定子组件、端盖与壳体锁紧，既保证了定子叠片的压紧精度，也让整机装配工序更简便，后期维护拆解时无需额外专用工装。输出端的同步带轮直接压装在电机轴上，带轮齿形与同步带精准啮合，传动过程中无滑差，可配合驱动器实现细分步进控制，

　　满足小负载工况下的定位需求。端盖与壳体的配合面预留了定位止口，装配时可快速保证同轴度，避免转子转动时出现偏心卡顿。安装边界方面，方形机座的四个角预留了安装孔位，孔位间距符合常规小型步进电机的安装规范，设备设计人员可直接在安装板上加工对应沉孔完成固定，无需额外定制转接支架。输出轴的伸出长度与带轮的轴向位置经过匹配，带轮端面与电机前端盖保留合理间隙，既不会和端盖发生摩擦，也能保证同步带运行时的啮合宽度。电机壳体的外形方正，在密集排布的多轴设备中可紧贴相邻部件安装，最大化利用柜内或机架内的空间。建模过程中，各零件的装配关系完全贴合实际生产装配逻辑，螺栓的旋合长度、轴承在端盖内的定位台阶、转子与定子的气隙间隙都做了还原，结构工程师可直接参考该模型完成安装板的孔位布局、带轮选型以及传动路径的干涉检查，也可基于该结构调整机座尺寸、输出轴形式，衍生出适配不同负载的驱动部件方案。
