CSWA认证练习用异形支座结构件

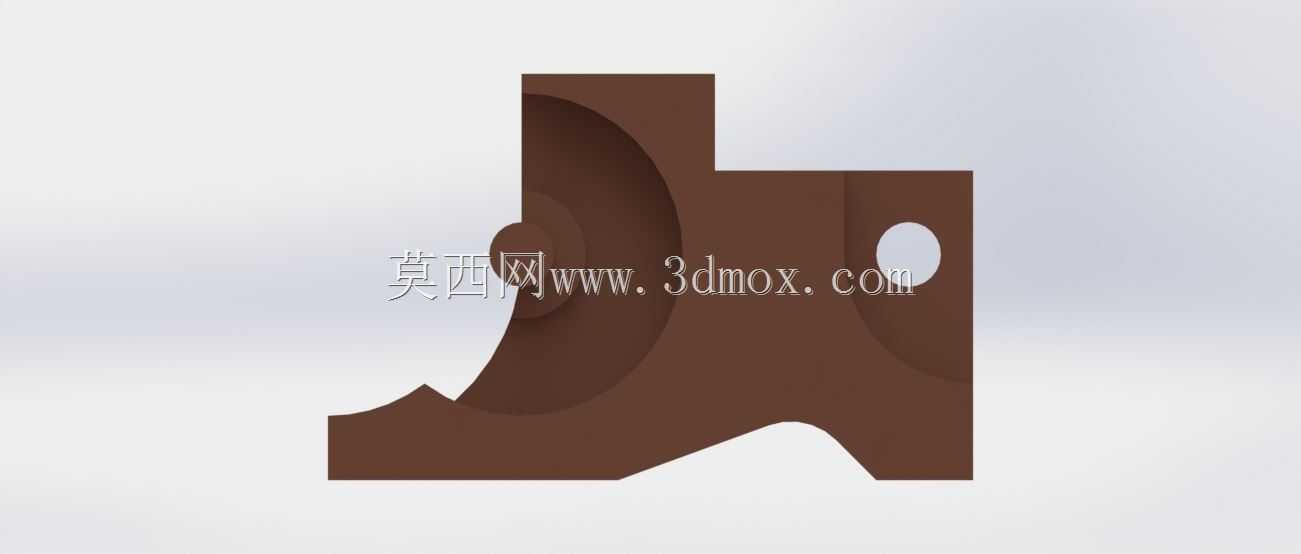

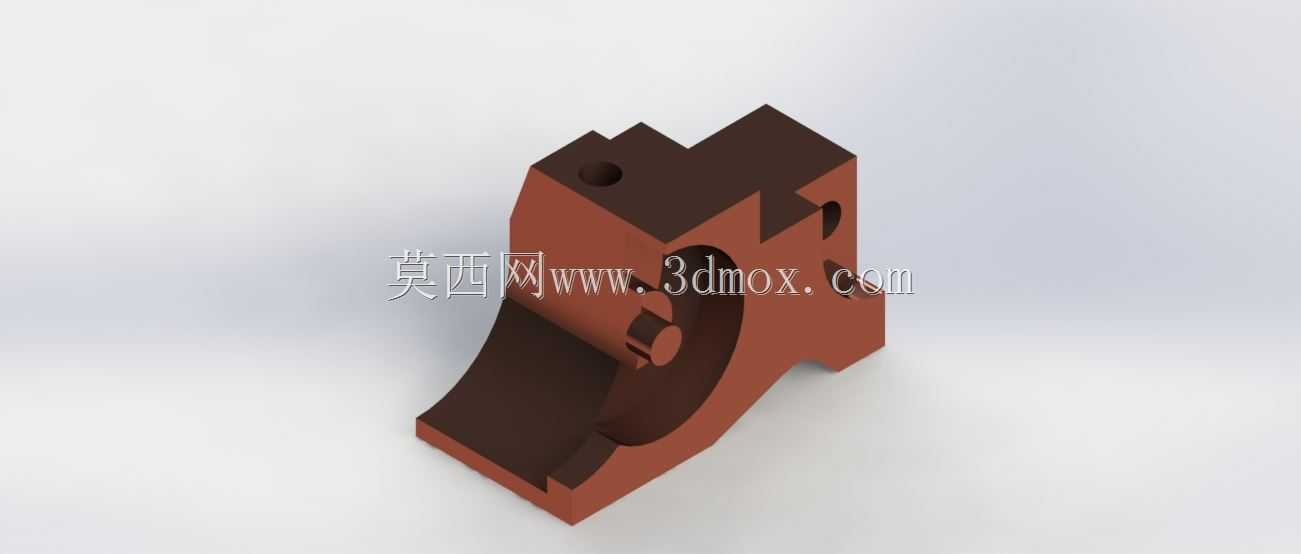

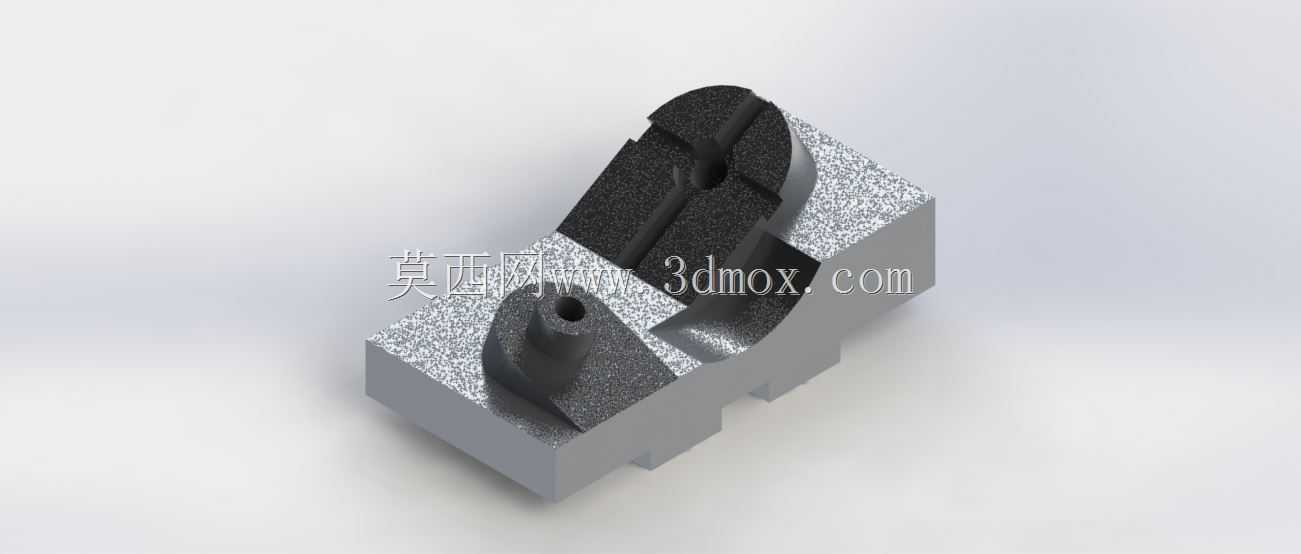

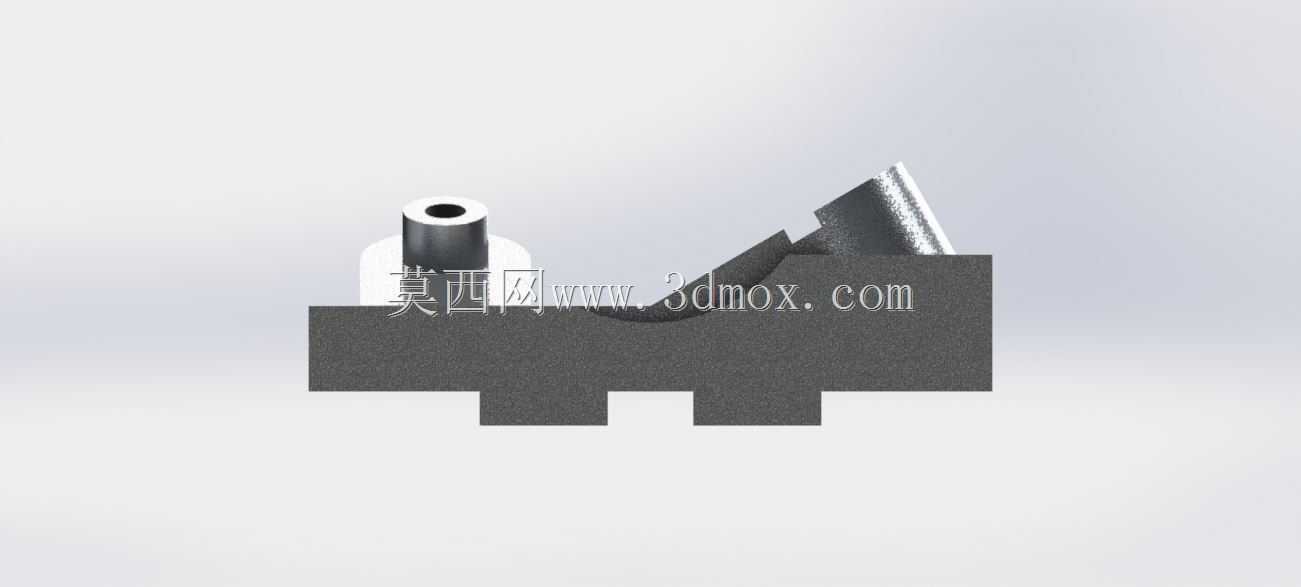

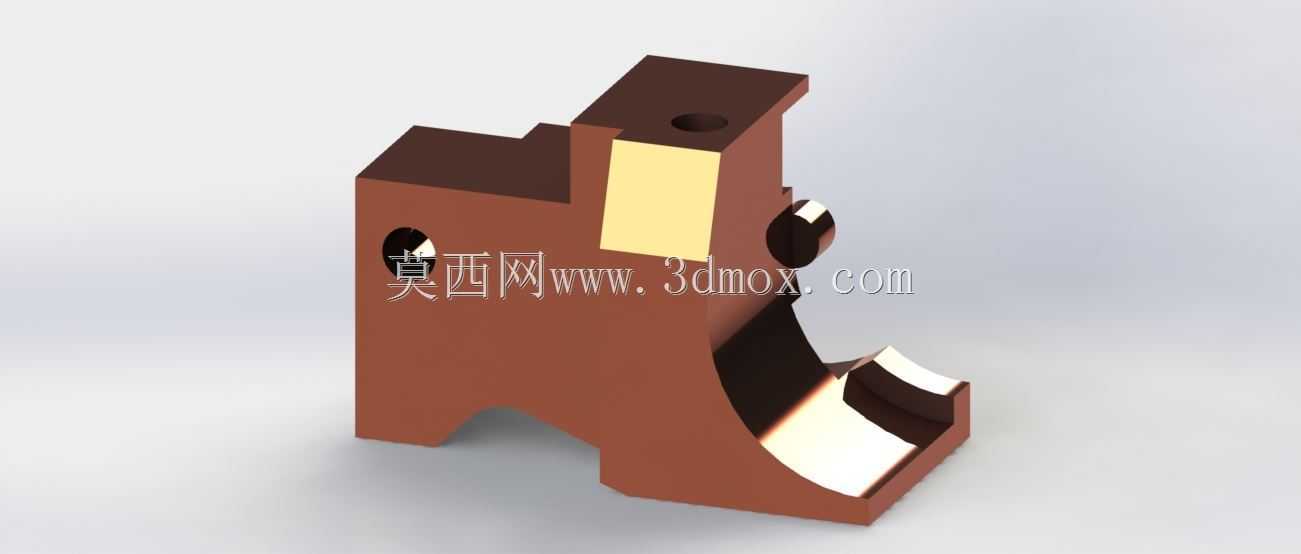

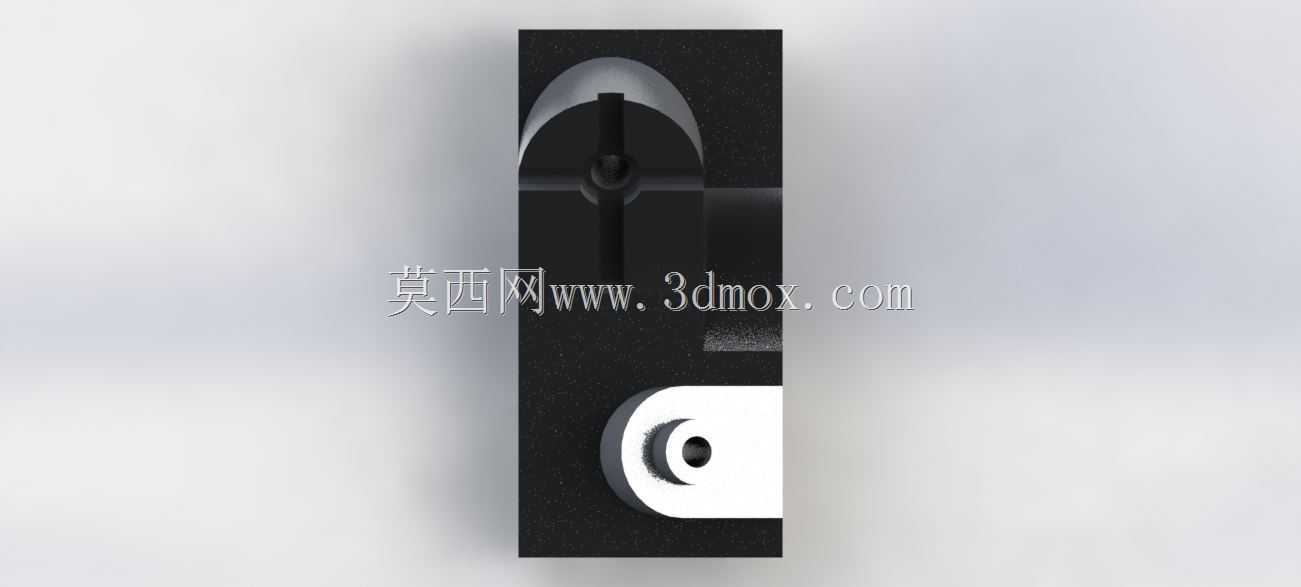

　　该零件属于典型的机械基础支座类构件，整体采用一体化块式构型，主体为带弧形让位槽的承托基座，上部延伸出带安装孔的凸台结构，侧部分布有同轴定位孔与减重缺口，是CSWA技能考核中用于检验草图绘制、特征拉伸、切除与圆角处理能力的典型练习载体。从实际工业场景来看，这类支座结构常出现在小型自动化设备的动力端、检测工位的传感器安装架以及教学实训台的功能模块上，核心作用是为轴类零件、检测元件或小型执行件提供刚性安装基准，同时通过弧形槽避让旋转件的运动包络，避免装配后出现运动干涉。设计过程中首先要确定底部安装基准面的平面度要求，作为整个零件的加工与装配基准，上部凸台的通孔用于穿装紧固件，将支座固定在设备机架的预设安装位上；

　　侧部的大直径同轴孔可适配短轴或衬套，承担径向载荷，孔位周边的局部加厚结构则是为了降低长期受载后的孔形变形量。零件下部的弧形让位结构并非单纯的造型设计，其弧度需要匹配对应被容纳零件的外圆轮廓，预留的装配间隙控制在合理范围内，既保证装配时的操作空间，也不会因间隙过大导致支撑刚性下降。上部凸台的小孔位置需要与底部安装孔形成合理的力臂布局，避免紧固件受剪时产生过大的附加弯矩，侧部的缺口结构一方面用于减少零件整体重量、降低材料消耗，另一方面也可作为装配时的对位标识，方便工人快速确认零件的安装朝向。从安装边界来看，该零件的底部轮廓为规则矩形，可直接贴合在型材台面或钢板安装面上，不需要额外加工适配垫块；侧部孔的轴向伸出长度较短，

　　不会占用过多设备内部的横向空间，上部凸台的高度经过控制，保证安装紧固件后螺栓顶端不会超出周边运动件的安全高度。建模过程中需要重点关注各特征之间的几何约束关系，弧形槽与侧孔的同轴度、上下安装孔的位置度都需要在草图阶段完全定义，避免后续特征修改时出现参数错乱；转角处的圆角过渡并非装饰结构，而是为了降低热处理或机加工过程中的应力集中风险，在承受交变载荷的工况下，合理的圆角半径可有效延长零件的疲劳寿命。这类零件虽然结构不复杂，但涵盖了机械结构设计中基准选择、载荷传递、空间避让、工艺性优化的多个基础要点，既适合作为三维建模能力的考核样件，也可直接简化后用于小型非标设备的安装支座设计参考。
