螺旋锥齿轮轴传动件精密结构

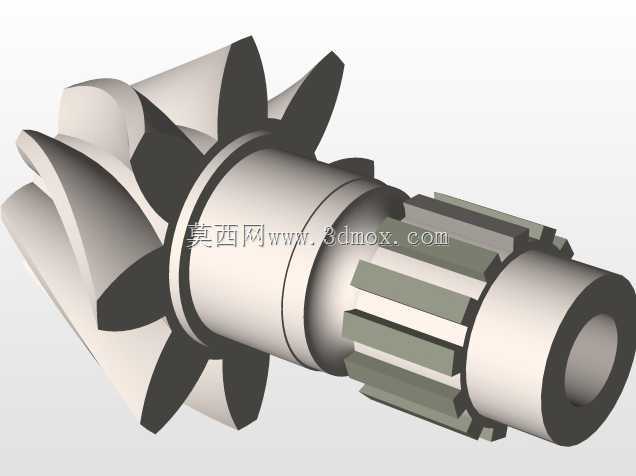

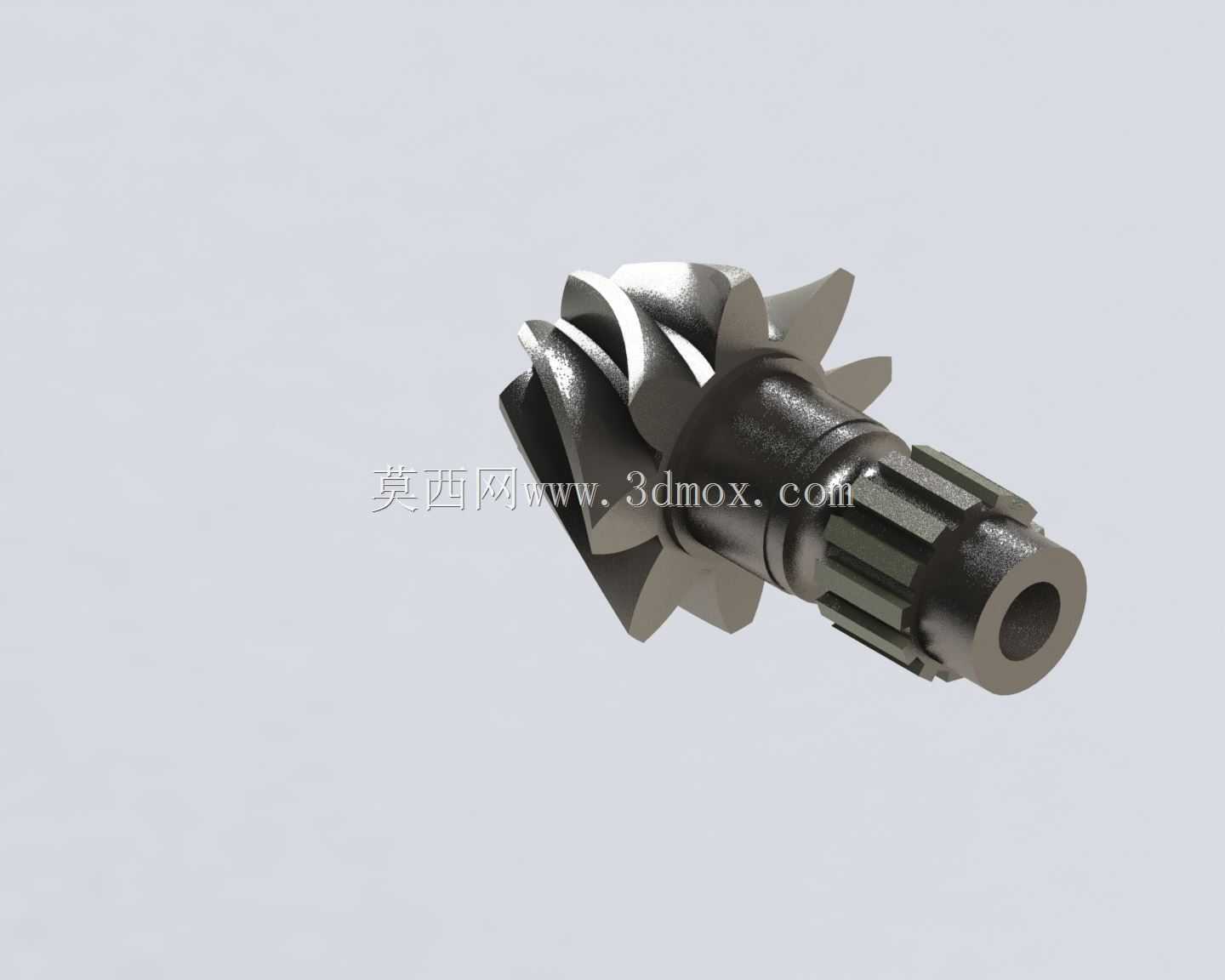

　　该零件为集成螺旋锥齿与花键连接的轴类传动件，常见于差速器、小型减速箱、角向动力输出机构等需要交错轴动力传递的工况中。从结构布局看，一端采用螺旋锥齿轮齿形，可在两轴轴线呈空间交错的布置下完成扭矩与转速的换向传递；另一端设置外花键段，用于与配套轮毂、联轴节或从动件形成周向固定，保证大扭矩下不发生打滑。轴身中部保留光滑轴颈区域，可适配轴承内圈安装，为旋转副提供径向支撑，末端的中心通孔既可作为减重油道，也可用于穿装锁紧件或润滑油路导通。

　　设计这类零件时，首先要明确安装边界：锥齿轮的分度圆直径、齿宽、螺旋角与配对齿轮严格匹配，否则啮合侧隙、接触斑点无法落在合理区间，运行中会出现冲击、偏载甚至断齿。花键段的外径、小径、键齿数与定心方式需与对接件一致，优先采用小径定心以提升同轴度，减少高速旋转时的偏心振动。轴肩位置要对应轴承内圈的定位高度，既要保证轴承轴向压紧到位，又不能干涉保持架运转；各段过渡处应设置圆角，避免热处理与交变载荷下在台阶根部产生应力集中。

　　实际工况中，这类轴件同时承受弯曲应力与接触应力：锥齿啮合面会产生径向与轴向分力，花键齿侧承担扭矩挤压，轴颈处随轴承滚动体作用产生循环弯曲。因此建模时需还原齿面螺旋走向、齿根圆角、花键齿形以及中心孔的完整几何，不能仅做简化示意，否则后续做装配干涉检查、有限元强度校核或运动仿真时，结果会与真实状态偏差较大。

　　从设备选型角度看，该结构适合空间紧凑、需要换向减速的传动链，例如小型代步车驱动桥、园林机械动力头、机床附件传动箱等。安装时需保证配对齿轮的轴向安装距，通过调整垫片控制啮合间隙；轴承装配后要预留合理的轴向游隙，既防止热胀卡死，又避免轴系窜动。三维建模过程中，齿部参数化建模可便于后续调整速比，花键与轴段的同轴度需在草图与装配基准中统一，确保工程图导出的形位公差能够直接指导加工与检测。
