手动直通式法兰连接工业球阀结构

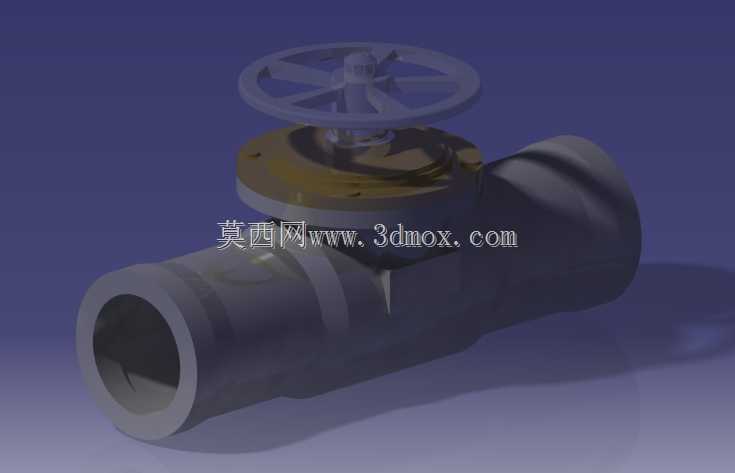

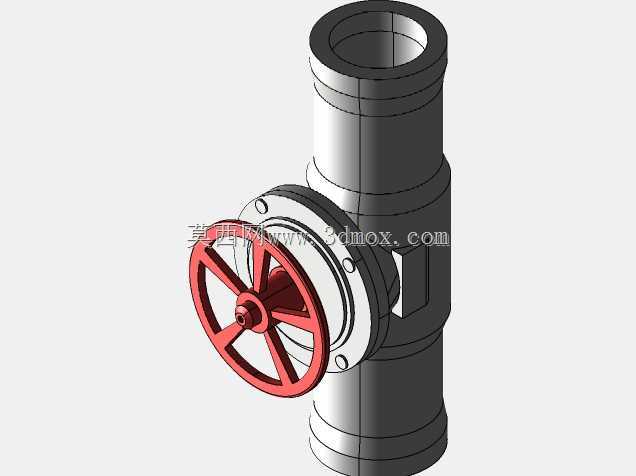

　　该模型呈现的是一台手动直通式球阀，主体由阀体、球体、阀杆、密封座、上盖和顶部手轮组成，适合用于中低压流体管路中完成通断控制。与角行程执行机构配合的思路不同，这里采用顶部手轮直接驱动阀杆旋转，操作者通过手轮的周向位置即可判断球体通道与管路轴线的相对关系，现场巡检和手动操作都比较直观。

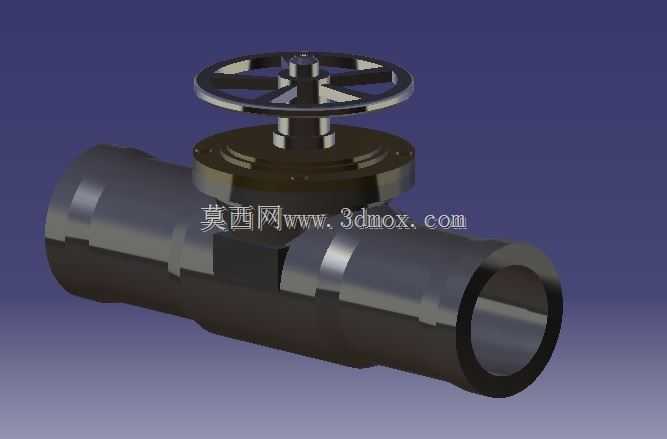

　　从结构布置看，流体通道沿阀体轴向贯通，进出口保持同轴，介质在全开状态下沿直线穿过球体中心孔，流阻较小，也不容易在阀腔内形成大面积沉积。对于清水、压缩空气、油品以及部分洁净工艺介质，这种直通结构能够降低压力损失；在需要频繁切断而不强调精确调节的场合，球阀比闸阀更适合快速动作，比截止阀更利于保持通径顺畅。

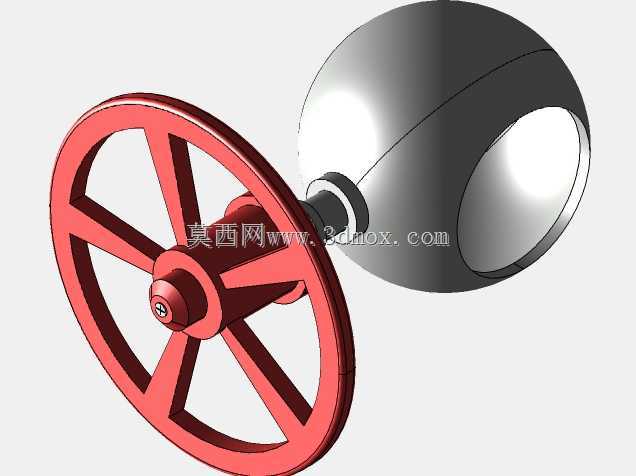

　　建模时把中腔与流道分开处理，能够清楚看到球体被两侧密封座夹持的关系。阀杆从上部穿入并与球体连接，外部由上盖压紧填料或密封组件，既传递扭矩，又限制阀杆在压力作用下向外窜动。手轮采用轮辐式结构，中心设置轮毂与阀杆端部配合，轮缘提供较大的操作力臂，在无气动或电动辅助的现场，可凭较小的手部操作力获得足够启闭扭矩。

　　外形边界方面，模型重点表达了沿管线方向的阀体长度、手轮外径以及手轮顶面到流道中心的高度。这些尺寸直接决定安装空间：阀体长度影响两配对法兰或管端之间的预留距离；手轮直径决定侧向操作净空，若旁边布置有支架、保温层或并行管道，需要预留旋转半径；顶部高度则关系到上方是否有梁、桥架或其他设备干涉。对于需要加装锁止装置、限位开关或执行器的改造场景，上部连接区的结构表达也能为后续接口设计提供参考。

　　密封与承压思路体现在阀体壁厚过渡、中法兰连接区域以及阀座安装位上。壁厚在流道交汇处适当加强，可降低介质压力造成的局部应力集中；上盖与阀体结合面设置紧固件分布区，便于装配时均匀压紧。球体表面与密封座形成连续接触带，关闭时依靠接触比压实现密封，开启后球体通道与管路对齐，介质几乎不直接冲刷密封面。

　　在实际选型中，这类阀通常用于泵房出口、设备进出口、分配支管和检修旁路。它的优势在于启闭迅速、全开流道通畅、结构紧凑；局限则是不适合长期用于节流工况，因为半开状态下高速介质会冲蚀球体和密封座。若用于含颗粒介质，还需要在密封材料和阀体表面处理上另行考虑。

　　从三维设计角度看，该模型可用于管路干涉检查、操作空间校核、维修拆装演示以及培训说明。旋转模型后能够观察手轮与阀体侧面的距离、进出口端面形式、上部紧固件排布以及阀杆与球体的装配关系。对于成套设备布置人员，这些信息比单纯的二维外形图更有价值，因为可以直接在装配环境中判断安装后是否能够顺利操作，以及检修时是否有足够空间拆出手轮、上盖和内部件。
