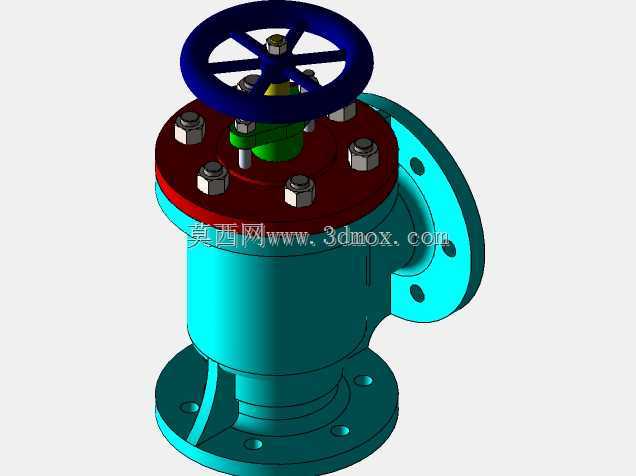

角式带手轮动力止回阀结构设计方案

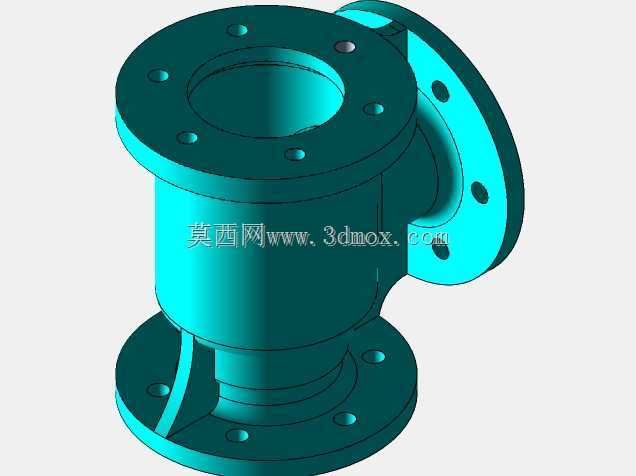

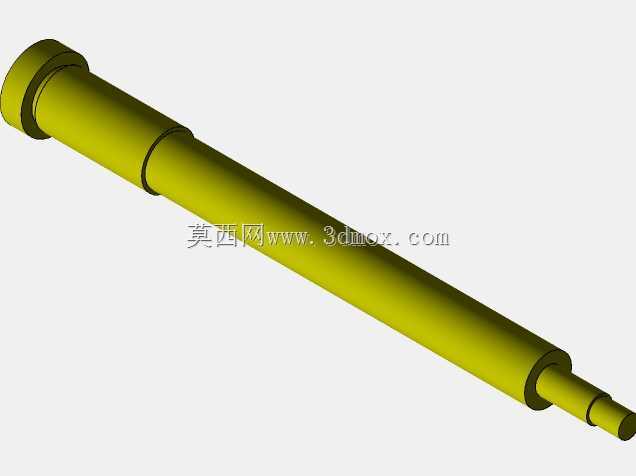

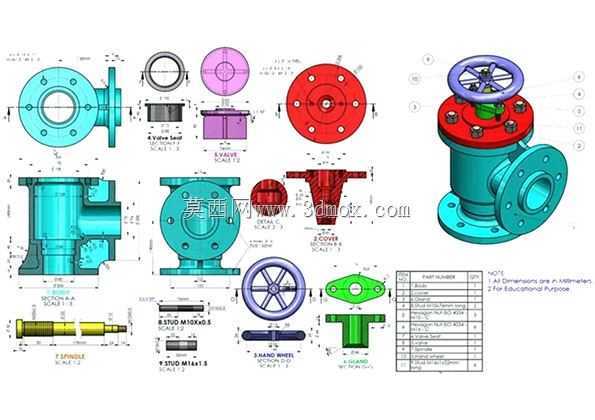

　　在工业流体输送管路系统中，止回阀的核心作用是规避介质倒流引发的设备冲击、叶轮反转、介质回流污染等问题，这款角式结构的动力止回阀，主要适配需要兼顾手动截断与自动止回功能的管路节点，常见应用场景包括石化装置的分支管路、暖通循环水系统的泵出口段、中小型水处理设备的管路转向处，相比直通式止回阀，角式结构能够直接完成管路90度转向的连接需求，减少管路中弯头配件的使用数量，降低管路整体的流阻损失与泄漏点数量。从结构设计逻辑来看，这款止回阀采用侧进下出（或下进侧出，可根据安装方向调整）的角式流道，阀体采用一体式铸造结构，流道内壁做圆弧过渡处理，避免介质在转向位置形成涡流区，减少介质内杂质对阀体内壁的冲蚀磨损。阀门的启闭核心由阀瓣、阀杆、

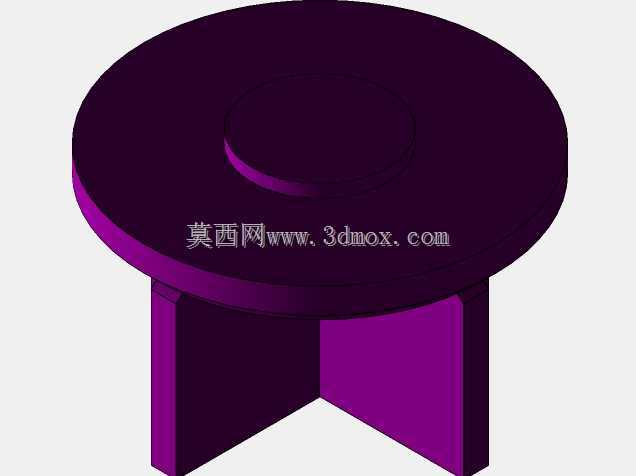

　　手轮驱动机构、密封副组成，正常工况下，介质正向流动时依靠自身压力顶开阀瓣，实现管路导通；当介质出现倒流趋势时，阀瓣在介质反向压力与复位结构的共同作用下快速回落，与阀座密封面紧密贴合，切断介质倒流路径，同时顶部配置的手轮结构，可在设备检修、管路维护、工况调整时，通过手动旋转手轮带动阀杆下压，强制阀瓣处于关闭位置，实现可靠截断，兼顾自动止回与手动截断的双重功能，避免单独设置止回阀与截止阀带来的管路冗余、成本上升问题。在安装边界与尺寸设计上，阀门的两个连接端均采用法兰连接结构，法兰端面的螺栓孔位置、密封面尺寸匹配通用管路法兰标准，可直接与同压力等级的标准法兰对接，不需要额外加工过渡连接件；手轮的操作高度设置在阀体顶部居中位置，

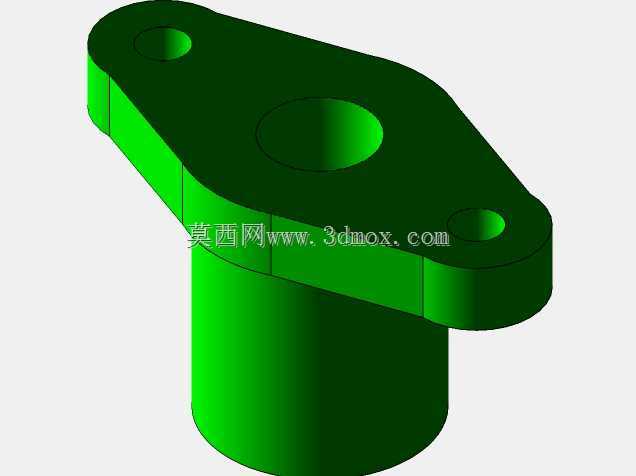

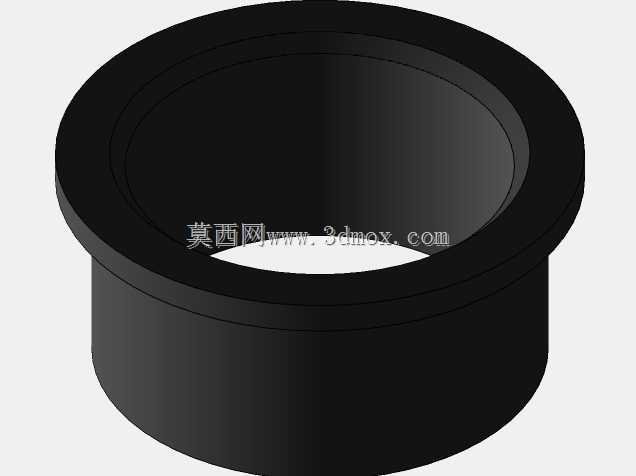

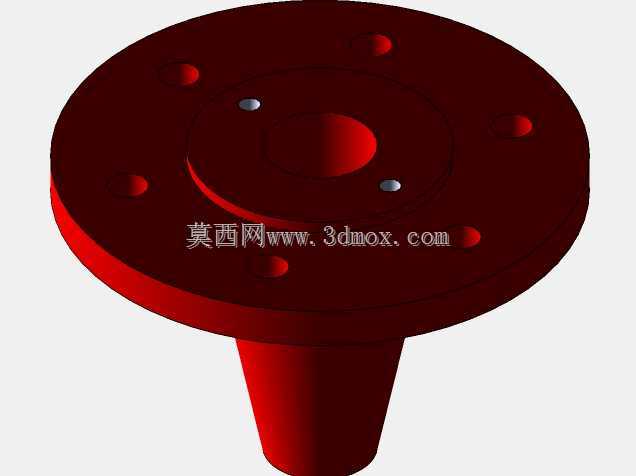

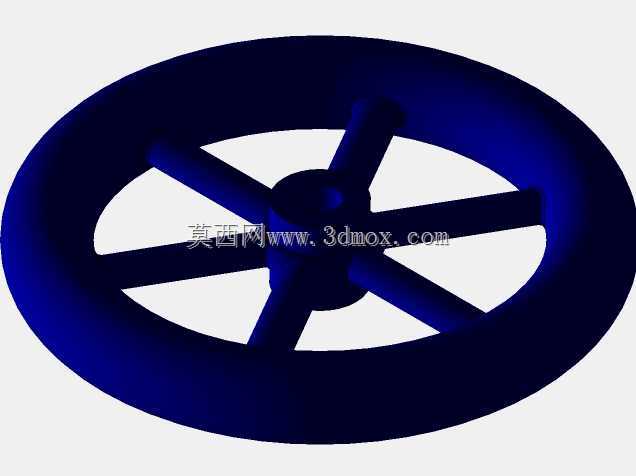

　　手轮直径经过力矩核算，单人徒手操作即可完成强制启闭，不需要额外加装加力杆，手轮边缘做防滑滚花处理，操作时不易打滑；阀体的整体结构紧凑，角式布局的两个接口中心线垂直相交，安装时占用的管路空间更小，适合管路排布紧凑、安装空间受限的设备内部管路场景。从零件设计细节来看，阀瓣与阀座的密封面采用堆焊耐磨合金的结构，能够耐受含少量固体颗粒介质的长期冲蚀，延长密封副的使用寿命；阀杆与阀盖之间采用填料密封结构，填料压盖可通过螺栓调整压紧力，在长期使用出现填料磨损泄漏时，不需要拆解阀门整体即可在线压紧填料，消除外漏隐患；阀体与阀盖的连接采用法兰螺栓紧固结构，连接面设置密封垫片，装配时按照对角线顺序分次拧紧螺栓，保证连接面受力均匀，

　　避免出现局部密封失效。在流道性能设计上，这款阀门的阀瓣开启行程经过优化，在保证正向流通时流道通径与管路通径一致的前提下，尽可能缩短阀瓣的动作行程，降低倒流发生时阀瓣的回落时间，减少倒流介质的回流量，避免对上游设备造成水锤冲击；阀瓣的导向结构设置在阀盖内部，导向面做光滑处理，保证阀瓣启闭过程中无卡滞，不会因为介质压力波动出现阀瓣偏斜、密封面错位的问题。这款阀门的结构设计充分考虑了实际工况的维护需求，所有易损件包括密封垫片、填料、阀瓣密封环都采用通用标准尺寸，后期维护时不需要定制特殊配件，可直接采购标准件更换，降低设备的全生命周期维护成本；阀体外部的加强筋设置在流道转向的承压位置，既能够提升阀体的整体承压能力，又不会过多增加阀体的整体重量，兼顾结构强度与材料成本的平衡。
