法兰连接式手动球阀爆炸结构展示

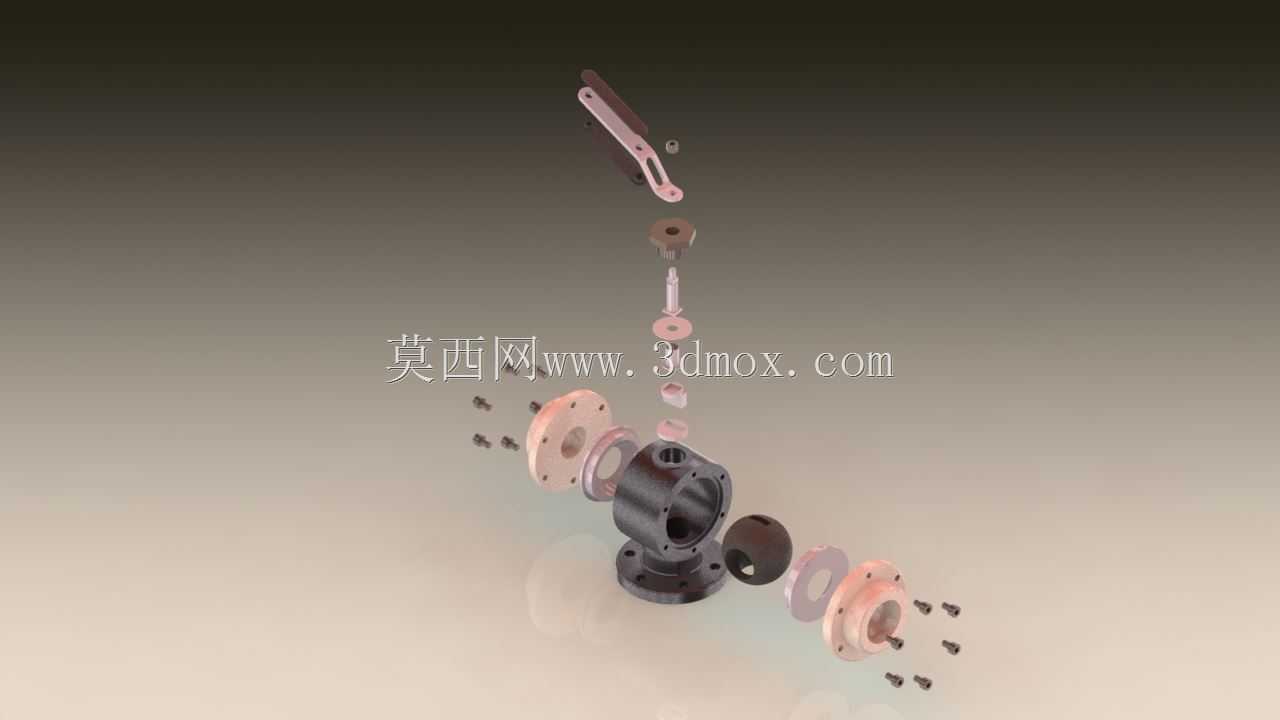

　　这套结构模型完整呈现了法兰连接手动球阀的全部装配零件，从爆炸视图可以清晰看到各部件的配合关系，覆盖了阀体、阀芯、阀杆、手柄、两侧连接法兰、密封垫片、紧固螺栓等全部组成构件。在工业流体输送场景中，这类球阀主要用于管路系统的通断控制，相比闸阀、截止阀，它的流道阻力更小，开关行程短，操作力矩低，在给排水、化工介质输送、油气传输、暖通管路等场景都有广泛应用，适合需要快速截断或导通管路的工况。从设计逻辑来看，整个结构采用对称式布局，阀体为中空三通式铸造结构，中部的球形阀芯带有贯通流道，通过阀杆带动阀芯旋转90度即可实现全开到全关的状态切换，全开状态下阀芯流道与管路通径完全对齐，不会出现介质截流、压损过大的问题。

　　两侧的连接法兰采用标准法兰尺寸设计，法兰端面带有密封槽，安装时配合非金属密封垫片，通过周向均匀布置的螺栓压紧，能够保证中低压管路下的密封可靠性，避免介质泄漏。阀杆与阀体的配合部位设置了多级密封结构，既可以减少阀杆转动时的摩擦阻力，也能防止介质从阀杆装配间隙向外渗漏。手柄采用长力臂结构设计，操作人员无需额外辅助工具即可完成开关操作，手柄上带有位置标识，能够直观判断阀门当前的开关状态，避免现场操作误判。从安装边界来看，该球阀的整体安装长度匹配同通径法兰阀门的标准安装距，两侧法兰的螺栓孔中心距、孔径都符合通用管路法兰规范，现场安装时可以直接替换同参数的同类型阀门，不需要额外调整管路间距。各零件的配合公差经过合理设计，

　　阀芯与阀座的配合面采用精加工贴合，保证关闭状态下的零泄漏；螺栓的布置数量和规格匹配对应压力等级的法兰要求，能够承受管路工作压力下的轴向拉力，不会出现法兰密封面压合不足的问题。整个结构没有冗余的设计部件，所有零件都承担明确的功能，拆解后可以清晰看到每个部件的装配顺序，不管是用于阀门结构教学、新员工装配培训，还是作为管路系统三维布管的标准件库素材，都能提供清晰的结构参考，也能帮助设计人员理解手动球阀的密封原理、力传递路径，在进行非标阀门改型时，可以基于这套基础结构调整通径、压力等级、连接方式，快速适配不同的工况需求。
