无填料直通式管路隔膜阀结构设计

　　该模型呈现的是一种小口径手动无填料隔膜阀，常见于实验室气路、纯水系统、样品输送管路以及半导体辅助工艺管线中。其核心价值在于通过隔膜将操作机构与介质腔完全隔离，避免阀杆填料处产生外漏，也减少介质对上部运动件的腐蚀和结晶卡滞。对于需要频繁启闭、又不允许介质沿阀杆渗出的场合，这种结构比普通截止阀更易维护，尤其适合洁净、腐蚀性或易挥发介质的小流量控制。

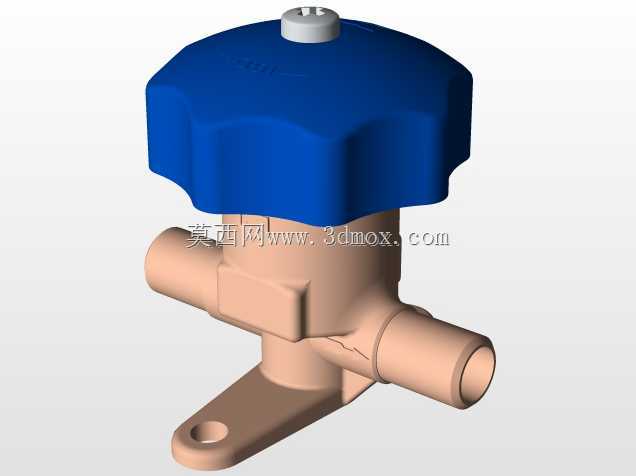

　　从结构上看，模型上部采用蓝色多边形手轮，手轮外缘带有连续起伏的握持面，便于戴手套操作，也能在狭小安装空间内用手指施加扭矩。手轮中心设置小型指示或锁紧结构，下部与阀杆传动区域相连。阀体本体为浅棕色一体造型，两侧伸出水平接管，端部为承插式接口，可对应外径1/2英寸的管路，通过焊接、卡套或扩口方式连接。阀体下方带有安装支脚，支脚开孔用于螺栓固定，能够降低接管受力，避免阀门在振动环境中成为管路薄弱点。

　　设计思路上，这类阀门不依赖传统填料函密封，而是依靠手轮驱动内部压头升降，挤压或释放弹性隔膜来开启和关闭流道。介质只接触阀体内部流道和隔膜，不进入上部螺纹传动区，因此流道可做得更简洁，死角更少，冲洗和置换也更直接。模型中阀体中部的加强造型并非单纯装饰，它既承担手轮压紧时的结构载荷，也为隔膜周边压紧提供刚性支撑，防止长期使用后阀体变形导致密封面压合不均。

　　在安装边界方面，选型时不能只核对接口通径，还需预留手轮旋转空间。由于手轮直径明显大于阀体宽度，周围管路、支架和墙板应留出足够的操作半径；两侧接管轴线保持水平时，下部支脚可作为承重和定位基准。若用于竖直管路，则需重新评估手轮操作方向和支脚固定方式。该阀更适合切断和调节小流量，不宜作为大压差节流件长期高速冲刷使用。建模时应重点保证隔膜压缩行程、手轮与阀体同轴度、支脚孔位以及接管中心线高度，这些尺寸直接决定装配干涉、密封可靠性和现场替换性。
