浮动钳盘式制动卡钳带刹车盘结构

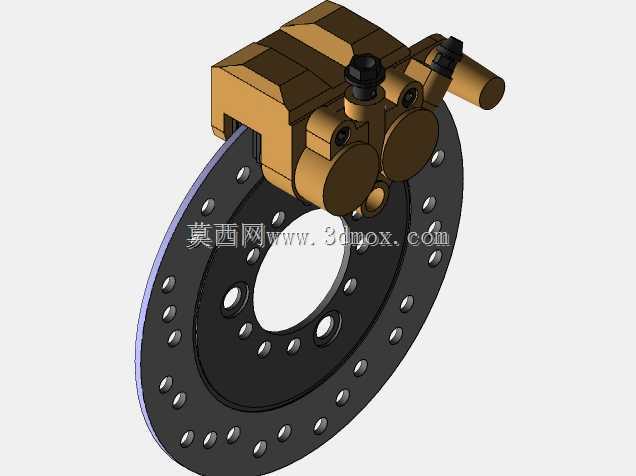

　　这套制动组件的三维结构完整还原了量产浮动钳盘式制动器的装配关系，覆盖卡钳本体、制动活塞、刹车盘、安装支架、放气螺钉、油管接头等全部核心零件，可直接用于制动系统教学演示、改装方案校核、非标设备制动模块选型参考。从实际应用场景来看，这类结构广泛适配中小排量两轮机动车、低速四轮场地车、轻型工业搬运车辆的行车制动需求，相比鼓式制动，其散热性能更优，涉水后制动效能恢复速度快，连续制动工况下的热衰退幅度更小，日常维护时只需检查刹车片磨损量与刹车盘端面跳动量，拆装便捷性远高于同制动力矩的鼓式结构。

　　从功能特性上拆解，该卡钳采用单缸浮动式设计，制动时高压油液推动内侧活塞压向刹车盘内侧摩擦面，反作用力会带动卡钳本体沿安装导向销轴向滑动，让外侧刹车片同步压紧刹车盘外侧，实现两侧摩擦片均匀施压，相比固定对置缸卡钳，其结构零件数量更少，液压油路仅需布置单侧油腔，加工难度与制造成本更低，同时对安装支架的形位公差容忍度更高，适配不同厚度公差的刹车盘时可自动补偿间隙，不会出现偏磨、拖刹等问题。刹车盘采用通风孔周向均布结构，盘体上的安装孔位严格按照节圆直径排布，可直接适配对应轮毂的安装法兰，边缘的散热孔在车轮转动时可形成贯穿风道，带走制动摩擦产生的热量，避免高温导致摩擦片摩擦系数骤降。

　　设计思路上，建模时优先保证了各零件的装配干涉检查，卡钳本体的安装导向销孔位与支架安装面的垂直度、活塞腔与安装面的平行度都按照实际加工公差做了基准约束，摩擦片的背板与消音片、减震弹簧的配合间隙也做了预留，避免实际装配时出现卡滞。放气螺钉布置在卡钳腔体的最高位置，更换制动液时可完全排净腔体内空气，不会出现制动发软的问题；油管接头采用标准锥面密封结构，可适配常规制动硬管与软管的连接规格，无需额外做接头改制。

　　从安装边界来看，刹车盘的中心定位孔直径、安装孔节圆、盘体总厚度、摩擦面有效宽度都做了明确的尺寸约束，卡钳安装支架的两个固定螺栓孔中心距、安装面到刹车盘摩擦面的偏移量都符合常规车型的安装尺寸链，选型时只需确认轮毂法兰的安装参数匹配，即可直接套用该结构做整车布置，无需重新做卡钳与刹车盘的匹配校核。建模时对摩擦片的磨损极限厚度、活塞的最大伸出量也做了行程限位模拟，当摩擦片磨损到极限位置时，活塞不会脱出卡钳腔体，保证制动系统的失效安全。另外，卡钳本体的外形做了避让设计，安装后不会与轮毂辐条、减震器支架发生运动干涉，转向到最大角度时也不会与周边部件产生刮擦，完全满足实际装车的空间要求。
