汽车通风式钻孔制动刹车盘结构

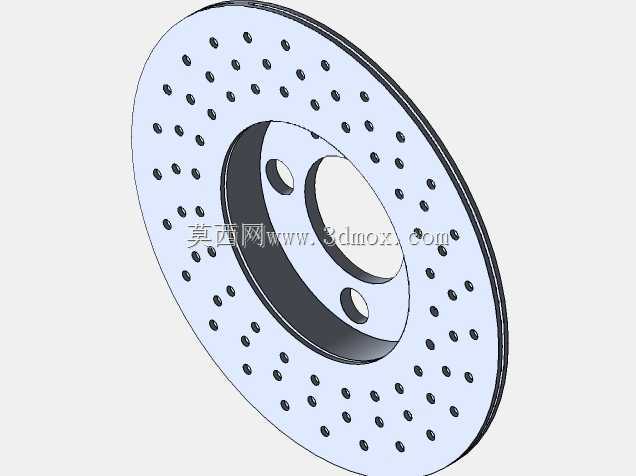

　　钻孔通风制动盘主要用于乘用车盘式制动系统，安装在转向节或后桥支架上，随车轮同步旋转，并与制动钳配合完成减速和停车。车辆制动时，刹车片从两侧夹紧制动盘摩擦面，把车辆动能转化为热能耗散，因此制动盘的热容量、散热能力和摩擦面平面度直接关系到制动踏板脚感、制动距离以及连续制动下的稳定性。该模型采用环形盘体加中心安装帽的典型结构，外圈为完整摩擦环，中心区域设置轮毂配合孔与螺栓过孔，用于把制动力矩传递到轮毂和半轴。摩擦面上均匀分布大量贯穿孔，孔位沿圆周方向多排交错布置，既可以在制动初期快速排出刹车片与盘面之间的空气和磨屑，提升摩擦片贴合速度，也能在湿滑工况下划破水膜，降低水衰退带来的制动力波动。相比实心制动盘，

　　这种钻孔结构增大了与空气接触的换热面积，配合盘体内部通风道，可在频繁制动后更快把热量带走，减少热斑、热裂纹和制动抖动风险。设计时需要重点控制摩擦环有效半径、内外径边界和厚度尺寸。有效摩擦半径决定制动钳夹紧力产生的制动力矩，外径过大会干涉轮辋内侧，过小则会降低制动效能并增加片盘比压；盘厚要与制动钳活塞行程、刹车片磨损极限和散热需求匹配，过薄会降低热容量并加快热变形，过厚则可能导致卡钳无法装配。中心安装帽承担定位和传扭功能，其配合孔应与轮毂轴头形成可靠定心，螺栓孔分布圆、孔径和倒角需要与车轮螺栓、轮毂安装面一致，否则会出现装配偏心、车轮动平衡变差以及高速制动方向盘抖动等问题。模型中安装帽与摩擦环之间保留过渡圆角和加强区域，

　　可降低热应力集中；帽部高度决定制动盘在转向节内的轴向位置，设计时必须校核与轮毂轴承、防尘罩、制动钳壳体及轮辋的间隙。摩擦面两侧应保持平行，盘面跳动和厚度变化需控制在较小范围内，这是避免制动踏板脉动和方向盘抖动的关键。贯穿孔虽然改善散热和排屑，但会减少有效摩擦面积并在孔边形成应力集中，因此孔径、孔距和孔边倒角需要综合刹车片材料、盘体材质强度和热疲劳寿命确定。孔位排布还应避免与刹车片接触时形成周期性冲击，降低制动噪声。从三维建模角度看，该零件适合先建立旋转体主体，再通过圆周阵列生成散热孔和安装孔，最后处理安装面、倒角和通风道细节。结构设计人员可据此检查制动包络、装配边界和热变形趋势，设备选型人员也可依据盘径、厚度、螺栓分布圆和摩擦面宽度判断其是否适配特定车型的卡钳、轮毂与轮辋空间。
