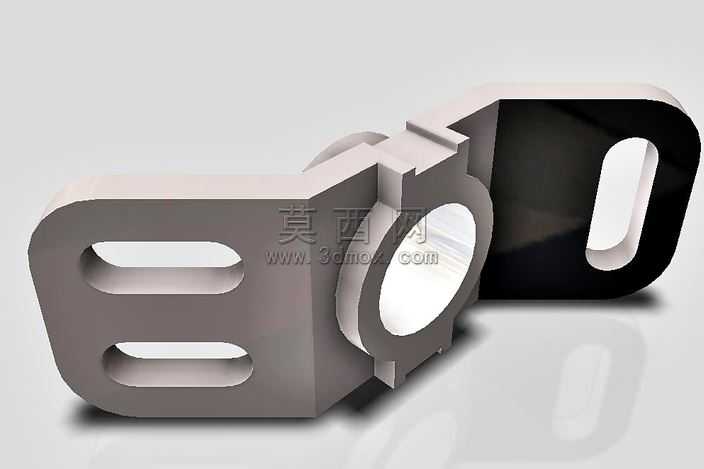

工业用枢轴连接固定支架三维设计

本模型为工业场景中用于枢轴铰接连接的固定支架，采用Autodesk Inventor完成全参数化三维建模，建模过程严格遵循机械加工工艺逻辑，以保证模型可直接对接生产环节的工程图输出。建模初始阶段先绘制支架主体的基准草图，以中间枢轴安装座的中心孔为核心定位基准，确定两侧安装耳板的对称分布关系，中间安装座采用环形凸台结构设计，预留枢轴穿装的同轴通孔，孔壁与凸台外圆设置同轴度约束，保证枢轴装配后的转动顺畅度。两侧延伸的安装耳板采用对称式长圆孔设计，建模时对长圆孔的两端圆弧与直边段添加相切约束，同时保证耳板平面与中间安装座的基准端面平行，长圆孔的长度方向沿支架受力延伸方向布置，可适配安装位置的公差调整需求，降低现场装配的对位难度。材质设置阶段为模型赋予做旧金属材质，模拟铸钢件经表面氧化处理后的粗糙质感，调整材质的漫反射、粗糙度参数还原金属表面的锈蚀纹理与哑光质感，渲染阶段采用三点布光方案，主光源从斜上方投射突出支架的结构轮廓，辅助光源补全暗部细节避免结构死角过黑，环境光添加微弱的冷色调反射，凸显金属材质的厚重感。结构设计上，中间安装座与两侧耳板的过渡位置设置圆弧过渡结构，避免直角连接带来的应力集中问题，提升支架在承受交变载荷时的结构强度，耳板厚度与中间安装座的壁厚经过参数化匹配，保证整体结构的刚度均衡，不会出现局部受力变形的问题。建模过程中对所有特征添加参数关联，修改核心安装孔直径、耳板长度、整体厚度等参数时可驱动整个模型同步更新，方便后续根据不同的载荷需求、安装尺寸快速调整设计方案，模型的所有倒角、圆角特征均按照机械加工的工艺要求设置，避免出现无法加工的尖锐棱角，同时在安装孔位置预留了足够的紧固件装配空间，保证螺栓等连接件可顺利完成装拆操作。
