内燃机传动曲轴结构设计展示

　　曲轴是内燃机动力输出路径里的核心承载构件，负责把活塞往复直线运动转化为旋转扭矩，向外输出动力同时驱动整套发动机配气、润滑附属机构运转。这类零件常见于小排量通用汽油机、小型柴油机以及部分往复式压缩设备，在园林机械、小型发电机组、摩托艇动力、微型工程机械动力单元里都有广泛应用，工作过程中需要持续承受交变燃气爆发力、连杆往复惯性力与旋转离心力的复合载荷，对结构刚度、疲劳强度与动平衡精度都有极高要求。

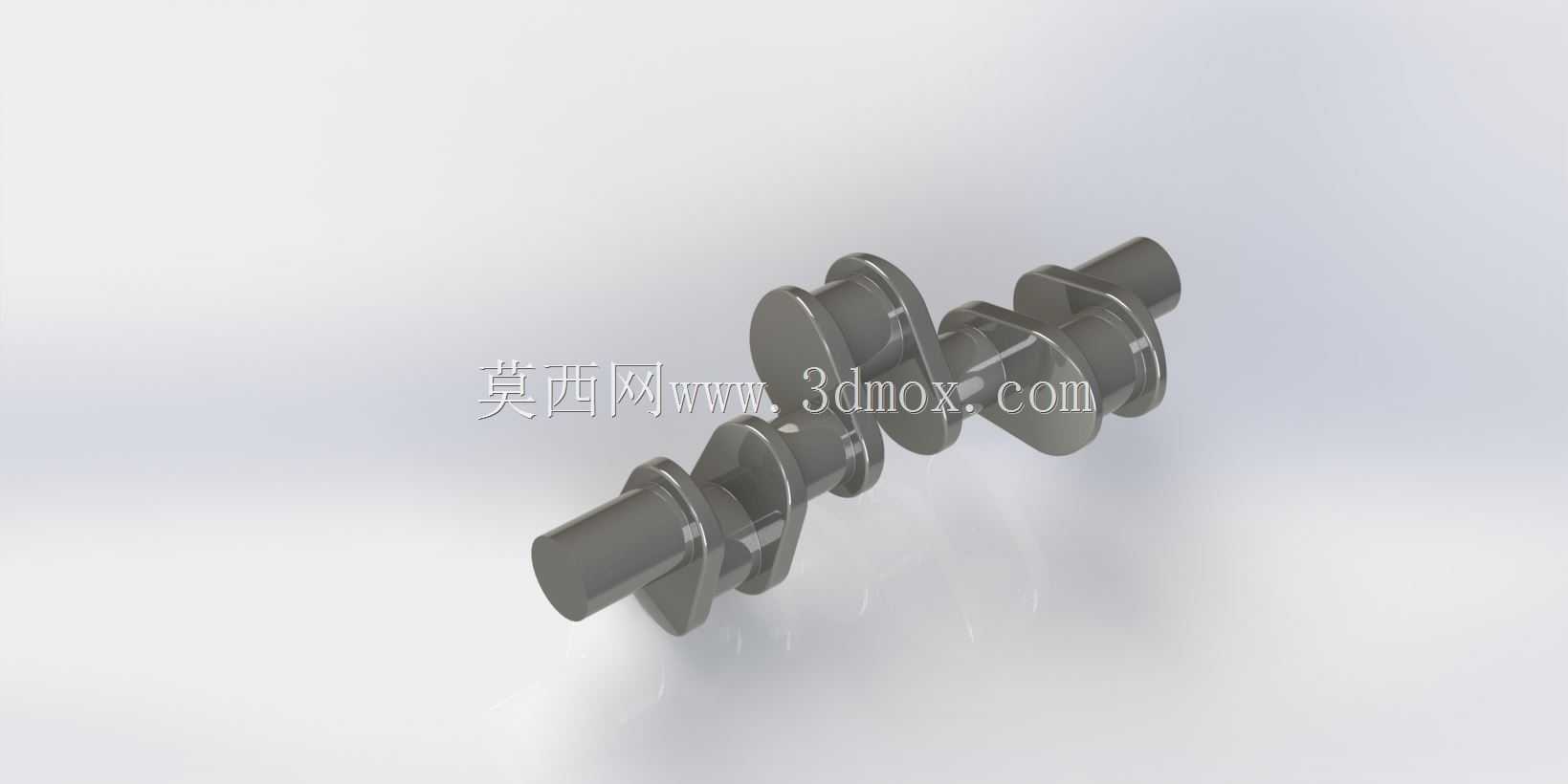

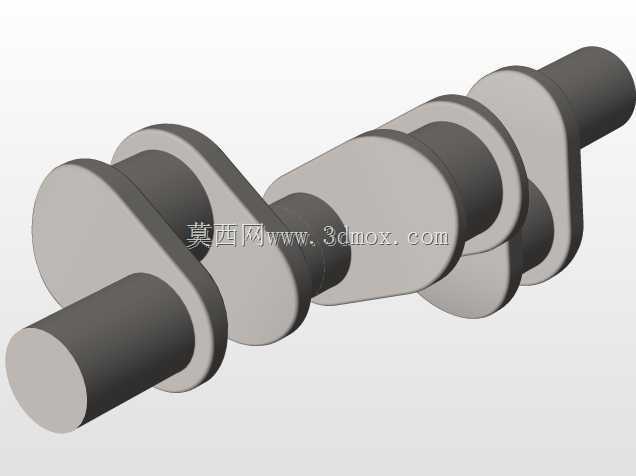

　　从结构特征来看，该曲轴采用整体式实心锻造结构布局，沿轴向依次布置主轴颈、曲柄销、平衡块与输出端轴段。主轴颈作为旋转支撑基准，安装时嵌入缸体主轴承座内，与轴瓦配合形成稳定的径向支撑；曲柄销用于连接连杆大头，和主轴颈保持固定偏心距，这个偏心距直接决定活塞的有效行程，是影响发动机排量与压缩比的核心尺寸参数。两侧一体成型的平衡块沿曲柄反方向延伸，用来抵消曲柄销与连杆大头旋转产生的离心力，降低整机运转振动与轴承冲击载荷。输出端轴段预留有键槽与定位轴肩，可匹配飞轮、皮带轮或联轴器，实现扭矩向外传递，输入端则可布置正时齿轮驱动配气机构。

　　建模过程中优先保证各轴段同轴度、曲柄销平行度与偏心距公差，所有轴颈过渡位置均设计圆角卸荷结构，避免应力集中引发疲劳断裂；油道孔沿主轴颈与曲柄销内部贯通，可将压力润滑油输送至摩擦副表面，保障高速运转下的润滑可靠性。安装边界方面，轴向尺寸需匹配缸体曲轴箱的轴向空间，主轴颈直径适配标准轴瓦规格，曲柄回转半径需预留足够的缸内避让空间，避免运转过程中与缸体、活塞下沿发生运动干涉。设计阶段还需完成动平衡校核，通过调整平衡块的外形与配重，将高速旋转时的不平衡量控制在允许范围内，减少整机振动噪声，延长轴承与密封件的使用寿命。
