异形传动连接密封安装法兰结构

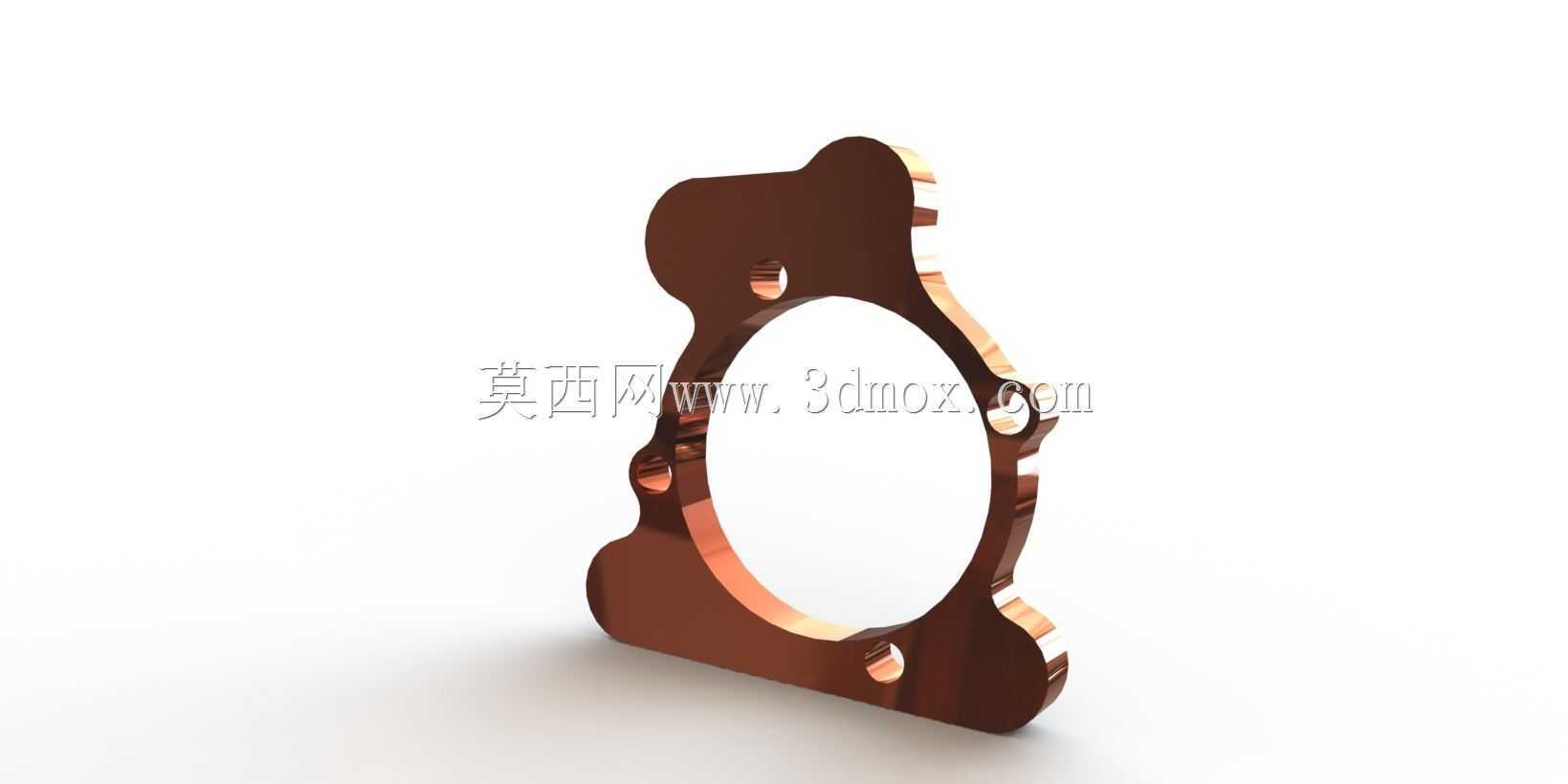

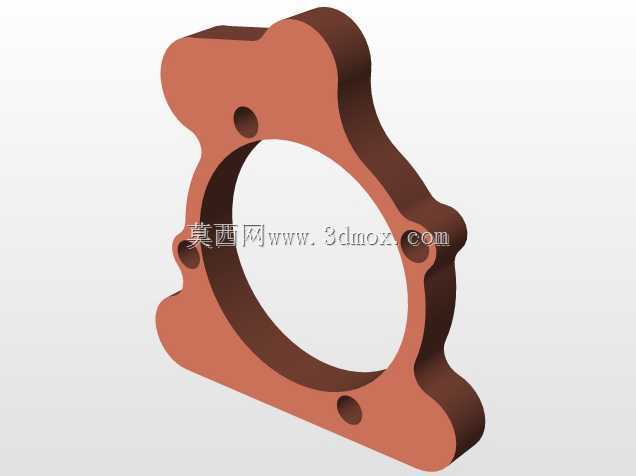

　　该异形法兰类零件多用于传动系统中轴端与壳体的过渡连接，在小型动力输出单元、传感装置安装位以及轻量化箱体的接口处十分常见。零件整体采用非对称轮廓，中心开设大直径通孔，用于穿过旋转轴、线缆或介质通路，孔周保留足够的壁厚以承受装配预紧力和运行中的径向载荷。外缘三处凸耳分别布置安装孔，孔位随周边空间走向分布，既避开内部加强筋与外部管线，又能在有限的包络范围内形成稳定的三点压紧，相比圆形法兰更能适配紧凑舱体的不规则安装面。

　　从实际使用角度看，这类零件常承担定位、隔套和密封端面的多重作用。一侧大平面可贴合箱体或传感器基座，另一侧通过凸台控制配合深度，安装孔周边做局部加厚，避免螺栓锁紧时出现应力集中导致边缘翘曲。中心孔与轴套或密封圈配合时，需控制端面与孔轴线的垂直度，否则压紧后容易造成密封件偏磨，甚至引发旋转部件不同心。非对称外轮廓并非单纯为了减重，更多是依据周边齿轮、线束接头和壳体凸台的避让关系逐步迭代而来，在三维建模过程中需要先锁定安装基准面与中心孔轴线，再反向调整外轮廓边界，保证最小壁厚满足强度要求。

　　设计时应先明确安装边界：中心通孔尺寸由穿过件最大外径决定，三个安装孔的孔距需与配对件孔位完全一致，螺栓头或螺母的沉孔空间要预留扳手操作余量。零件外缘到中心孔的壁厚应均匀过渡，厚薄突变位置容易在注塑、机加工或长期振动中产生缩痕与微裂纹。若用于传感装置附近，还需考虑材料对信号的影响以及装配后与旋转件的安全间隙；若用于传动箱体接口，则要兼顾端面密封槽、垫片压缩量和轴向定位尺寸。该结构在建模中可通过草图先确定孔位与外轮廓，再拉伸形成主体，最后对锐边进行倒角处理，既去除加工毛刺，也降低装配时划伤密封件的风险。
