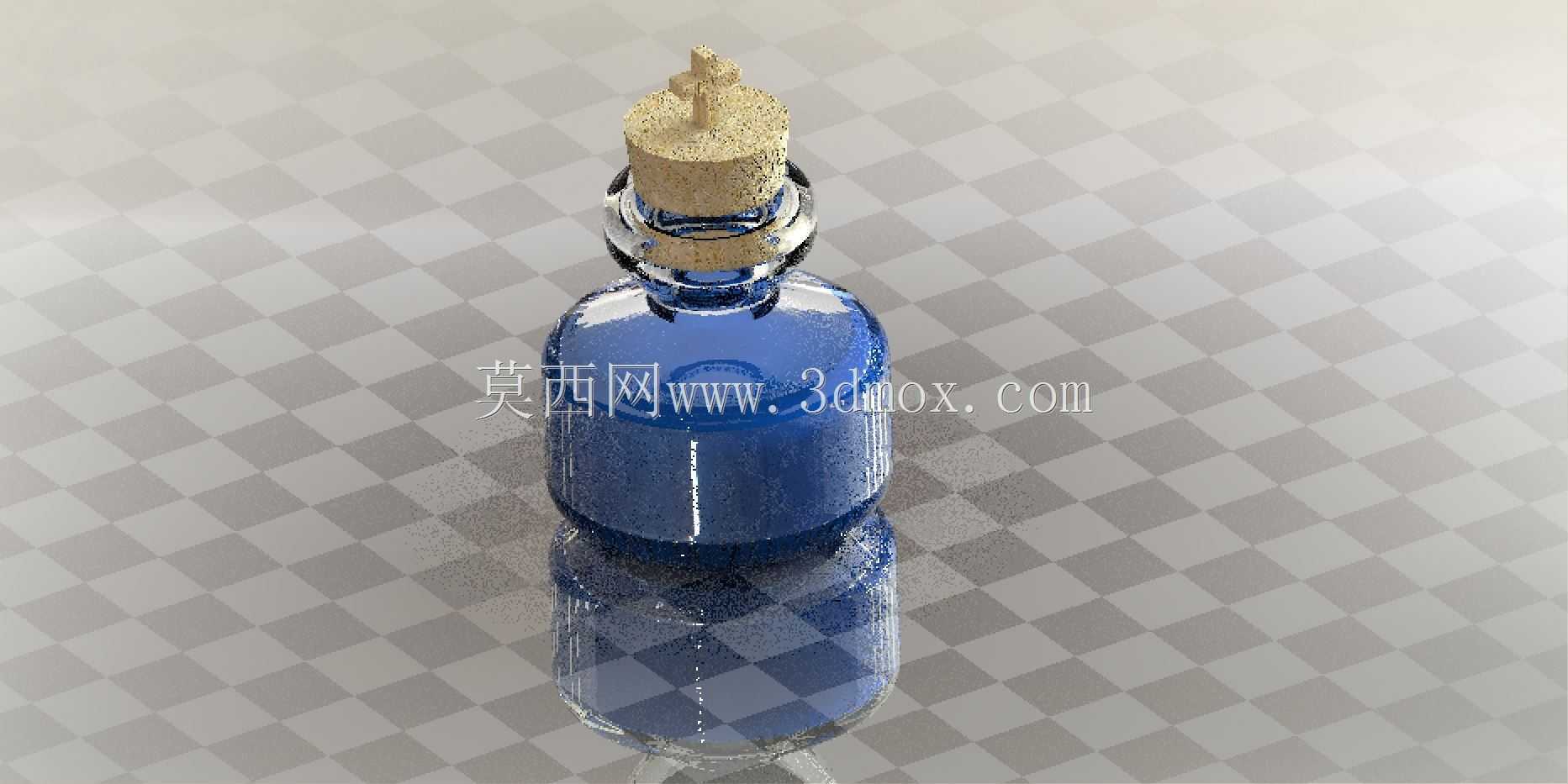

该模型还原了经典游戏中用于投掷净化的圣水瓶结构,整体由蓝色玻璃瓶身、软木塞封口与顶部十字造型塞钮三部分组成,可作为主题展示摆件、道具复刻参考或文创周边的结构原型。瓶身采用短颈圆腹造型,底部做加厚圆弧处理,放置时重心集中在瓶底中心区域,无需额外支撑即可稳定直立;瓶肩向内平滑收窄至瓶口,瓶口外壁设置两道环形凸棱,用于增强软木塞压入后的抱紧力,避免塞体因瓶内气压变化或长期静置出现松脱。软木塞采用上宽下窄的锥度设计,下段压入瓶口后与玻璃内壁形成过盈配合,上段外露部分直径略大于瓶口,既方便手指夹持拔出,也能在视觉上形成清晰的材质分界。塞钮底部做方形定位凸台,嵌入软木塞顶面的沉孔内,防止十字造型在触碰或转动时发生偏移;十字边缘保留微小圆角,
避免尖锐棱边在3D打印或手工打磨时产生应力集中。建模时瓶身壁厚按均匀2毫米控制,既保证透明材质渲染时的光线折射层次,也为后续光固化打印预留足够的壳体强度,内部空腔可根据展示需求注入蓝色液体或放置发光组件。瓶口与软木塞的配合面预留0.15毫米间隙,适配硅胶翻模、树脂打印或实际木塞装配的公差范围;瓶底平面度控制在0.1毫米以内,放置在水平工作台面时不会出现翘动。整体外轮廓尺寸控制在掌心可握持范围内,适合放入桌面展示柜,也可作为游戏主题cosplay的手持道具;结构拆分清晰,玻璃、软木、金属塞钮三部分可独立赋予材质,渲染时能分别表现玻璃的通透反射、软木的粗糙颗粒与金属的哑光质感。
