工业设备用滚轴式弹性锁扣结构设计

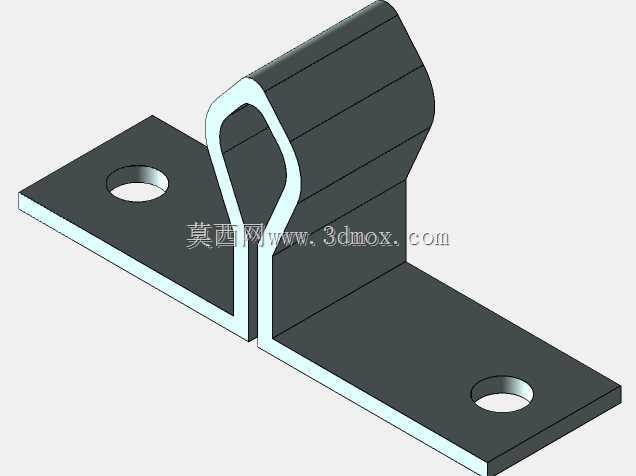

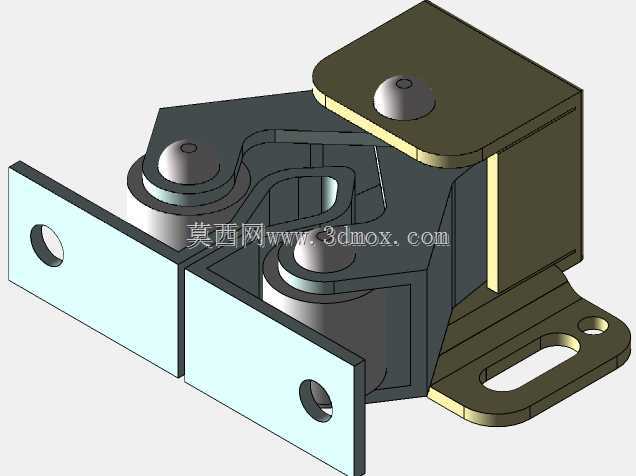

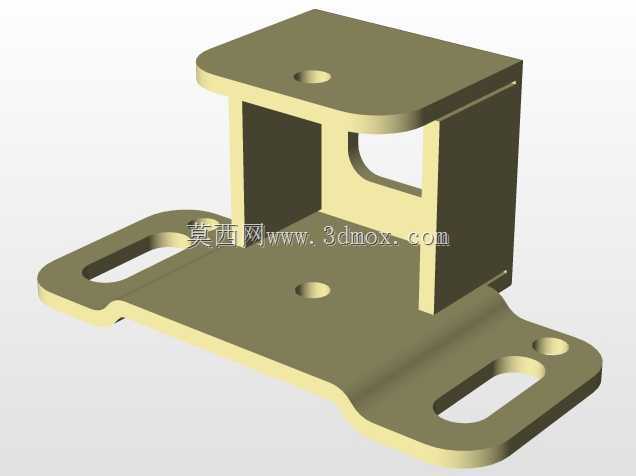

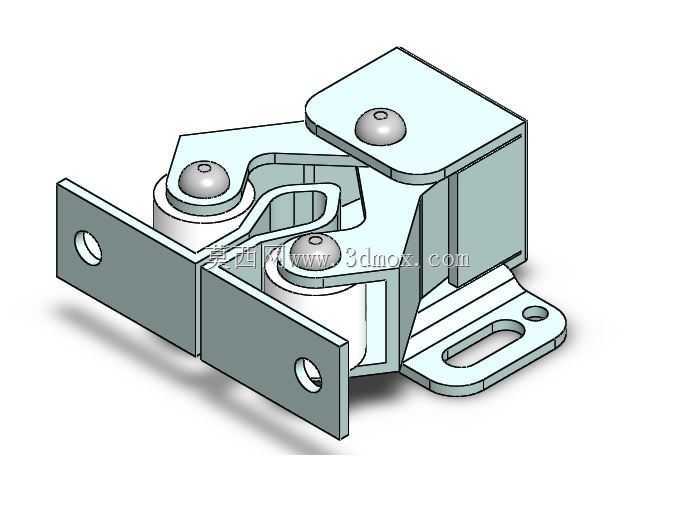

　　这类滚轴锁扣常出现在需要频繁开合、快速对位的工业舱体、检修门、小型工装夹具以及仪器仪表外壳上，核心作用是在不额外增加操作步骤的前提下，靠机械结构本身完成导入、锁紧与保持。实际选型时，工程师最先关注的不是外观，而是安装边界是否匹配：底座预留了长圆形安装孔，可在装配阶段补偿孔位偏差；侧立支架上的圆孔用于与被固定件形成刚性连接，安装面与锁体主体之间的高度差决定了门板或活动件的闭合间隙。从结构拆解来看，锁体由折弯成型的承托支架、两组对称布置的滚轴、内置弹性元件以及顶部限位压块组成。活动件推入时，前端斜面先接触两颗滚轴，将滚轴向两侧撑开，弹性元件随之蓄能；当活动件的锁止槽越过滚轴中心连线后，弹性力推动滚轴回位，卡入槽内形成自锁。

　　这种设计的优势在于接触过程为滚动摩擦，相比传统舌片式卡扣，长期反复使用后磨损更小，推入阻力也更稳定。顶部的圆头限位件一方面约束弹性元件的行程，避免滚轴脱出支架，另一方面在锁合到位后提供刚性止挡，防止活动件因振动继续向内窜动。支架的折弯边并非单纯造型，每一道弯折都对应受力路径：侧向冲击力会通过滚轴传递到折弯立板，再分散到底部安装面，因此建模时需要特别注意折弯圆角处的应力集中，不能为了外观尖锐而省略工艺圆角。在不同应用场景中，该结构的尺寸侧重点会发生变化。用于钣金检修门时，要核算门板闭合后的预紧量，保证滚轴卡入后不存在旷量；用于小型检测工装的快速定位时，则要关注滚轴与定位槽的配合公差，槽宽过大会损失重复定位精度，槽宽过小会导致卡滞。

　　三维建模过程中，滚轴与支架滑槽的配合间隙需要结合实际加工工艺设定，普通钣金折弯支架的孔位一致性有限，间隙过小会在批量装配时出现滚轴运动不顺；间隙过大则会让锁合位置产生偏移。弹性元件的选型要匹配推入力与脱开力，通常设备防护门要求单手可轻松推入，同时在常规设备振动下不会自行松脱。外形上，整个锁体没有突出的尖锐操作件，活动件推入即可自动锁止，适合空间局促、无法额外布置把手或扳手的位置。底座的长孔方向应与装配误差累积方向一致，通常沿活动件推入方向布置，这样现场安装时可前后调整锁体位置，补偿门框焊接或钣金折弯带来的尺寸偏差。侧支架的厚度与滚轴直径直接决定承载能力，若用于较重的金属门板，需要在模型中校核支架受侧向拉力时的变形量，

　　必要时增加折弯边高度或在支架外侧增设加强筋。滚轴表面与锁止槽的接触属于线接触，高频使用场景下可对滚轴进行热处理以提升表面硬度，降低压痕与磨损风险。对于结构设计人员而言，这类零件看似简单，却集中体现了紧固件设计中的几个关键点：运动副间隙控制、弹性力匹配、安装误差补偿以及受力路径规划。建模时不能只画出静止装配状态，更要通过剖面与运动仿真检查推入全过程中滚轴是否会与支架、活动件发生干涉，弹性元件在极限压缩位置是否并圈，顶部限位件是否在整个行程中都能可靠约束滚轴。实际设备维护中，这种无外露操作件的锁扣还能减少误触风险，清洁时也不易挂住纤维或灰尘，因此在食品包装设备、检测仪器外罩、自动化产线防护隔断中都有较高适用性。
